iPhone 12 mini Frontkameras tauschen

Schalte dein iPhone aus, bevor du mit dem Zerlegen beginnst.

Entferne die beiden 6,7 mm langen Pentalobe-Schrauben an der Unterkante des iPhone.

Zeichne mit einem Permanentmarker 3 mm von der Spitze des Plektrums entfernt einen Strich.

Klebe überlappende Klebestreifen auf das Display, bis es vollständig bedeckt ist.

Falls der Saugheber nicht hält, kannst du ein Stück festes Klebeband (z.B. Panzertape) zu einem Griff falten und das Display damit anheben.

Drücke den blauen Griff zurück, damit die Arme der Anti-Clamp frei beweglich werden.

Schiebe die Arme entweder über die linke oder die rechte Kante des iPhones.

Bringe die Saugheber nahe an der Unterkante des Displays an, einen auf der Vorderseite, den anderen auf der Rückseite.

Drücke die Saugheber zusammen, so dass sie auf den Oberflächen haften.

Drücke den blauen Griff vorwärts, um die Arme wieder zu verriegeln.

Drehe den Griff eine volle Umdrehung im Uhrzeigersinn, oder bis du merkst, dass sich die Saugheber dehnen.

Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.

Lege dein iPhone auf einen stabilen Gegenstand, z.B. ein Buch mit festem Einband. Es sollte frei und parallel zur Arbeitsfläche liegen, dadurch wird die Arbeit bei nachfolgenden Schritten leichter.

Erwärme die Unterkante des iPhones mit einem Haartrockner. Sie sollte so heiß sein, dass du sie gerade noch anfassen kannst.

Warte eine Minute, damit sich der Kleber lösen und ein Spalt entstehen kann.

Wenn mithilfe der Anti-Clamp ein ausreichend großer Spalt entstanden ist, setze ein Plektrum in den Spalt unter die Kunststoffblende am Display ein.

Überspringe die nächsten drei Schritte.

Erwärme die Unterkante des iPhones 90 Sekunden lang (bzw. so lang, bis du sie gerade noch anfassen kannst)mit einem Haartrockner oder einem Heißluftgebläse.

Wenn du einen einzelnen Saugheber benutzen willst, dann bringe ihn so nah wie möglich an der Unterkante des Smartphones an.

Wenn dein Display stark gesplittert ist, dann haftet der Saugheber vielleicht besser, wenn du die Scheibe mit durchsichtigem Paketband abklebst. Anstelle des Saughebers kannst du auch sehr starkes Klebeband befestigen. Wenn das alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber an der zerbrochenen Scheibe fest.

Ziehe den Saugheber fest und gleichmäßig nach oben, so dass ein kleiner Spalt zwischen dem Display und dem Rahmen entsteht.

Setze ein Plektrum in den Spalt unter der Kunstoffblende am Display ein.

Erwärme die rechte Kante des iPhones (die Kante mit der Einschalttaste) 90 Sekunden lang (bzw. so lange, dass du sie gerade noch anfassen kannst) mit einem Haartrockner.

Schiebe das Plektrum um die untere rechte Ecke herum und an der rechten Seite des Smartphones nach oben, um den Displaykleber aufzutrennen.

Erwärme die Oberkante des iPhones 90 Sekunden lang (bzw. so lange, dass du sie gerade noch anfassen kannst) mit einem Haartrockner.

Setze das Plektrum an der rechten oberen Ecke des Glasscheibe ein.

Schiebe das Plektrum um die obere rechte Ecke herum. Aufgrund der Rasten spürst du wahrscheinlich etwas Widerstand.

Schiebe das Plektrum an der Oberkante entlang und trenne den restlichen Kleber auf, mit dem das Display befestigt ist.

Erwärme die linke Kante des iPhones 90 Sekunden lang (bzw. so lange, dass du sie gerade noch anfassen kannst) mit einem Haartrockner.

Setze ein zweites Plektrum in die untere linke Ecke des iPhones ein.

Verdrehe beide Plektren gleichzeitig, bis sich die Rasten an der linken Seite lösen.

Drehe das iPhone so, dass die rechte Kante zu dir zeigt.

Öffne das iPhone so, wie man einen Buchdeckel von rechts her aufschlägt.

Lehne das Display gegen einem stabilen Gegenstand, so dass es während der Reparatur senkrecht stehen bleibt.

Entferne die beiden 1,25 mm langen Y000 Schrauben, mit denen die Halterung an der Abdeckung am Stecker des Akku- und Displaykabels befestigt ist.

Entferne die Halterung des Display- und Akkukabelsteckers mit einer Pinzette.

Heble den Akkustecker mit einem Spudger oder dem Fingernagel aus seinem Anschluss auf dem Logic Board hoch.

Biege den Stecker ein wenig vom Logic Board weg, damit er sich nicht wieder versehentlich verbinden und während der Reparatur das Gerät mit Strom versorgen kann.

Heble den Stecker am OLED-Displaykabel mit einem Spudger oder dem Fingernagel aus seinem Anschluss auf dem Logic Board hoch.

Entferne die fünf 1 mm langen Y000-Schrauben, mit denen die Abdeckung der Frontsensoreinheit befestigt ist.

Entferne die Halterung der Frontsensoreinheit mit einer Pinzette.

Trenne den Stecker am Kabel zur Frontsensoreinheit mit einem Spudger oder dem Fingernagel ab.

Entferne die Displayeinheit.

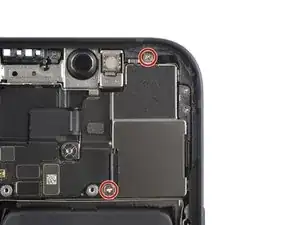

Entferne die beiden 1,6 mm langen Kreuzschlitzschrauben #000.

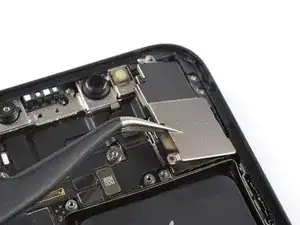

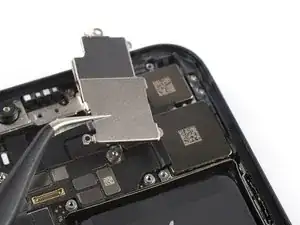

Entferne die Halterung an der Abdeckung des Kameramoduls mit einer Pinzette.

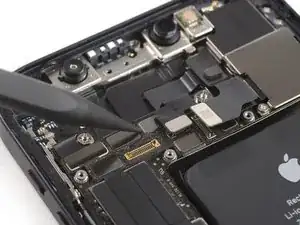

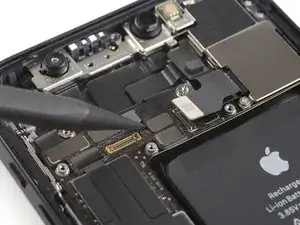

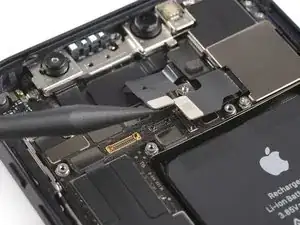

Heble das Flachbandkabel zur Ultraweitwinkelkamera mit einem Spudger gerade nach oben und löse es aus seinem Anschluss heraus.

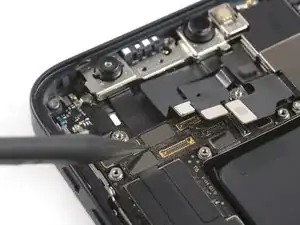

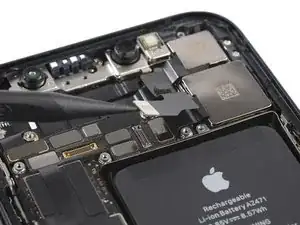

Heble das Flachbandkabel zum Dot Projector mit einem Spudger gerade nach oben und löse es aus seinem Anschluss heraus.

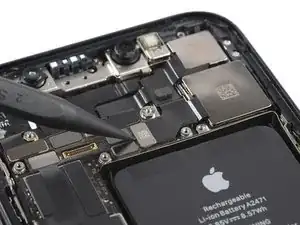

Heble das Flachbandkabel zur Selfiekamera mit einem Spudger gerade nach oben und löse es aus seinem Anschluss heraus.

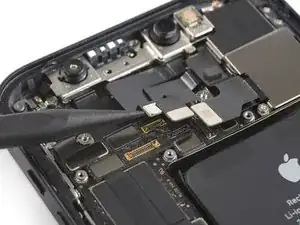

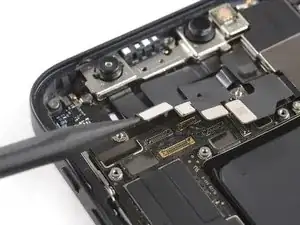

Heble das Flachbandkabel zur Infrarotkamera mit einem Spudger gerade nach oben und löse es aus seinem Anschluss heraus.

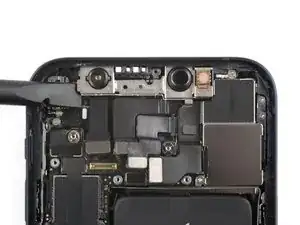

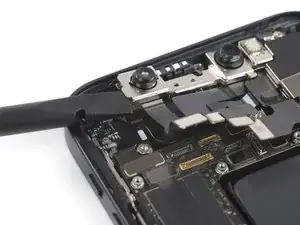

Drücke die Kameraeinheit mit einem Spudger etwas nach rechts, bis die kleine Raste aus Metall an der linken Kante sichtbar wird.

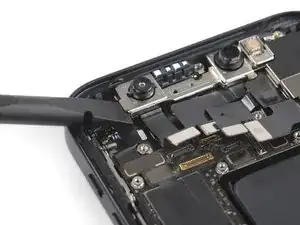

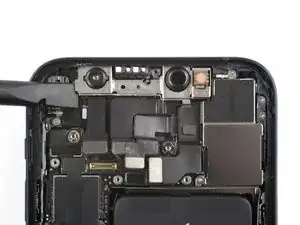

Heble die Frontkameraeinheit mit einem Spudger nach oben.

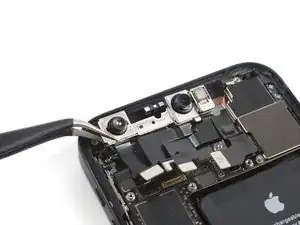

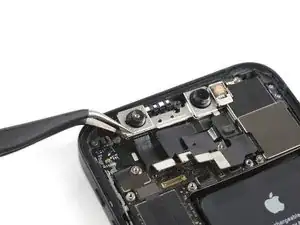

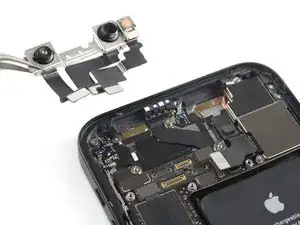

Ziehe die Frontkameraeinheit mit einer Pinzette nach links und entferne sie.
