iPhone XR unteren Lautsprecher austauschen

Schalte dein iPhone aus, bevor du anfängst.

Entferne die beiden 6,7 mm langen Pentalobe Schrauben an der Unterkante des iPhones.

Überdecke die Glasscheibe des Displays komplett mit überlappenden Streifen von durchsichtigem Paketband.

Wenn das Glas so stark zerbrochen ist, dass der Saugheber in den nächsten Schritten nicht gut haftet, dann versuche ein starkes Klebeband ("Panzerband") zu einem Griff zu falten und so auf die Scheibe zu kleben, dass du sie damit hochziehen kannst.

Drücke den blauen Griff zurück, damit die Arme der Anti-Clamp frei beweglich werden.

Schiebe die Arme über die linke Kante des iPhones.

Bringe die Saugheber nahe an der Unterkante des Displays an, einen auf der Vorderseite, den anderen auf der Rückseite.

Drücke die Saugheber zusammen, so dass sie auf den Oberflächen haften.

Drücke den blauen Griff vorwärts, damit die Arme wieder fest sind.

Drehe den Griff eine volle Umdrehung im Uhrzeigersinn, oder bis du merkst, dass sich die Saugheber dehnen.

Erwärme einen iOpener und führe ihn durch die Arme der Anti-Clamp.

Forme den iOpener so, dass er auf der Unterkante des iPhones liegt.

Warte eine Minute, damit sich der Kleber allmählich ablösen und sich ein Spalt bilden kann.

Wenn die Anti-Clamp einen ausreichend breiten Spalt erzeugt hat, setze ein Plektrum unter das Display ein.

Überspringe die nächsten drei Schritte.

Benutze einen Fön oder eine Heißluftpistole oder bereite einen iOpener vor und erwärme damit etwa eine Minute lang die Unterkante des iPhones, um den Kleber darunter aufzuweichen.

Wenn du einen einzelnen Saugheber verwendest, setzte ihn an der unteren Kante des iPhones auf, aber nicht im gebogenen Bereich des Glases ganz unten.

Ziehe fest und gleichmäßig am Saugheber und erzeuge dadurch einen kleinen Spalt zwischen Frontpanel und Rückgehäuse.

Setze ein Plektrum in den Spalt unter dem Display und der Kunstoffblende ein, nicht am Display selbst.

Schiebe das Plektrum um die untere linke Ecke und die linke Kante des iPhones nach oben, und durchtrenne so den Kleber, mit dem das Display befestigt ist.

Setze dein Plektrum wieder an der Unterkante des iPhones ein und schiebe es an der rechten Seite nach oben, um den Kleber durchzutrennen.

Schiebe das Plektrum um die obere Ecke des Displays und ziehe das Display gleichzeitig, eventuell mit einer leicht wackelnden Bewegung, nach unten in Richtung Lightning Anschluss.

Schiebe das Plektrum zur gegenüberliegenden Ecke und durchtrenne den gesamten restlichen Kleber, mit dem das Display noch befestigt ist.

Ziehe an der kleinen Noppe am Saugheber, um ihn vom Frontpanel zu entfernen.

Öffne das iPhone, indem du das Display von der linken Seite her hochklappst, wie einen Buchdeckel.

Lehne das Display gegen einen Gegenstand, damit es abgestützt ist, während du daran arbeitest.

Entferne die drei 1,2 mm Y000 Schrauben, mit denen die Abdeckung des Akkusteckers befestigt ist.

Entferne die Halterung.

Heble den Akkustecker mit der Spudgerspitze aus seinem Anschluss.

Biege den Stecker leicht vom Logic Board weg, um zu vermeiden, dass er sich versehentlich wieder mit dem Anschluss verbindet und so dein iPhone während der Reparatur mit Strom versorgt.

Entferne die beiden 1,2 mm Y000 Schrauben, mit denen die Halterung des Displaysteckers befestigt ist.

Entferne die Halterung.

Heble das Touchscreenkabel mit der Spudgerspitze hoch und löse es ab.

Trenne den Stecker des Displaykabels mit der Spudgerspitze.

Entferne die fünf Schrauben, mit denen die Halterung des Logic Board Steckers am Rückgehäuse befestigt ist:

Eine 1,3 mm Kreuzschlitzschraube #000

Eine 1,5 mm Kreuzschlitzschraube #000

Drei 1,2 mm Y000 Schraube

Entferne die Halterung.

Heble den Stecker der Frontsensorgruppe mit der Spudgerspitze aus seinem Anschluss.

Entferne die Displayeinheit.

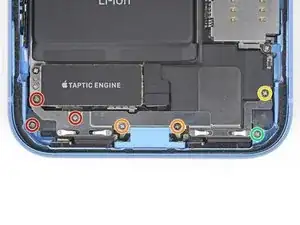

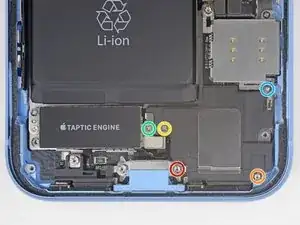

Entferne die sieben Schrauben, mit denen die Halterung unterhalb der Taptic Engine und des Lautsprechers befestigt ist:

Drei 1,4 mm Kreuzschlitzschrauben

Zwei 1,7 mm Kreuzschlitzschrauben

Eine 1,9 mm Kreuzschlitzschraube

Eine 1,6 mm Kreuzschlitzschraube

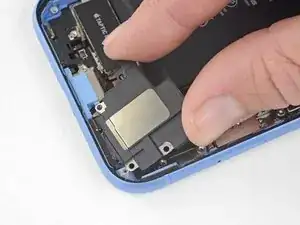

Hebe die Halterung an der Kante nahe beim Akku an. Versuche nicht, sie ganz zu entfernen, da sie noch durch ein kleines Flachbandkabel verbunden ist.

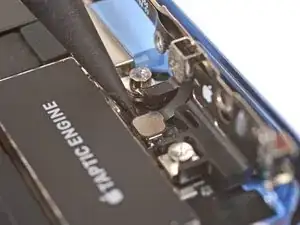

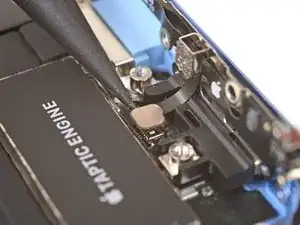

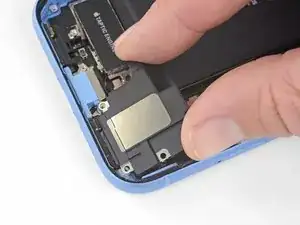

Halte die Halterung weg und benutze gleichzeitig die Spudgerspitze, um das Kabel darunter hochzuheben und abzulösen.

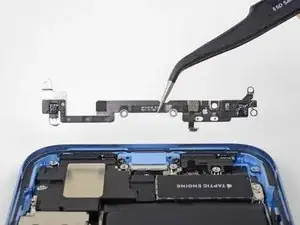

Entferne die Halterung.

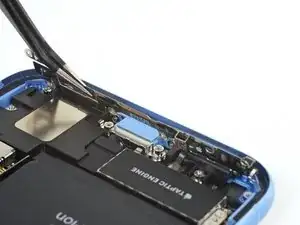

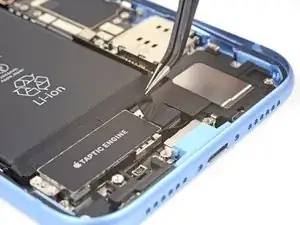

Entferne das schwarze Klebeband und das kleine Rechteck aus Gummi auf der Steckerabdeckung der Taptic Engine.

Entferne die fünf Schrauben, mit denen der untere Lautsprecher befestigt ist:

Eine 2,8 mm Abstandsschraube

Eine 2,3 mm Abstandsschraube

Eine 2,3 mm Kreuzschlitzschraube

Eine 1,8 mm Kreuzschlitzschraube

Eine 1,6 mm Kreuzschlitzschraube

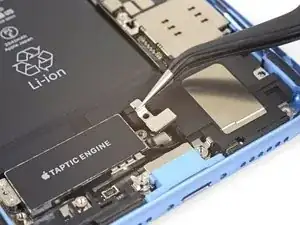

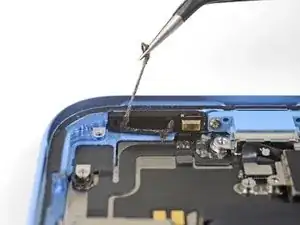

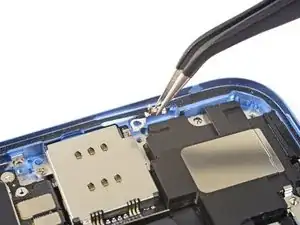

Entferne die kleine Halterung an der oberen rechten Ecke des Lautsprechers.

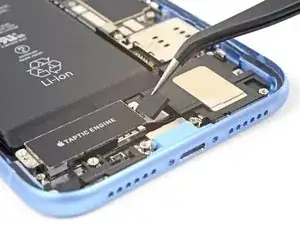

Entferne die Steckerabdeckung der Taptic Engine.

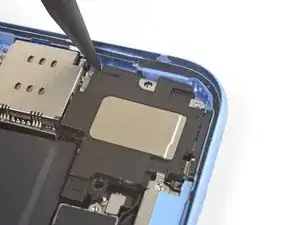

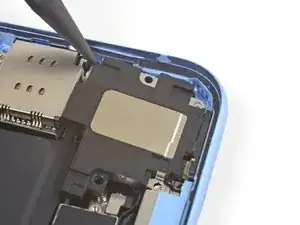

Setze einen Spudger unter der Oberkante des Lautsprechers an, nahe der Gehäusekante des iPhones.

Heble den Lautsprecher vorsichtig hoch und hebe die Oberkante an.

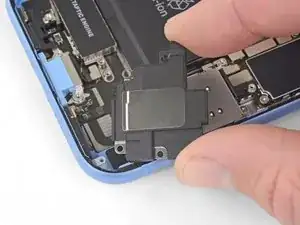

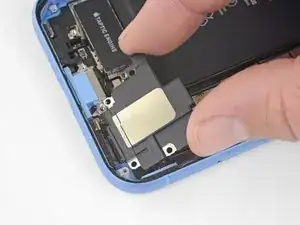

Halte den Lautsprecher an zwei Seiten fest und ruckle ihn hin und her, um den Kleber, mit dem er an der Unterkante des iPhones befestigt ist, zu lösen.

Ziehe den Lautsprecher vom iPhone weg, bis sich die Klebedichtung löst.

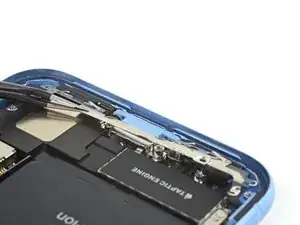

Entferne den Lautsprecher.
