iPhone 14 Plus Rückkameraeinheit tauschen

Schalte dein iPhone aus, bevor du mit der Demontage beginnst.

Entferne die beiden 6,8 mm langen Pentalobe P2 Schrauben an der Unterkante des iPhones.

Überdecke die Glasscheibe des Displays komplett mit überlappenden Streifen von Paketband.

Wenn das Glas so stark zerbrochen ist, dass der Saugheber in den nächsten Schritten nicht gut haftet, dann versuche ein starkes Klebeband ("Panzerband") zu einem Griff zu falten und so auf die Scheibe zu kleben, dass du sie damit hochziehen kannst.

Drücke den blauen Griff zurück, damit die Arme der Anti-Clamp frei beweglich werden.

Schiebe die Arme der Anti Clamp entweder über die linke oder die rechte Kante des iPhones.

Setze die beiden Saugheber nahe an der Unterkante des iPhones auf, einen auf der Vorder-, den anderen auf der Rückseite.

Drücke die Saugheber zusammen, damit sie an den Oberflächen haften.

Drücke den blauen Griff vorwärts, um die Arme wieder zu verriegeln.

Drehe den Griff eine volle Umdrehung im Uhrzeigersinn, bzw so weit, bis du merkst, dass sich die Saugheber dehnen.

Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.

Erwärme die Unterkante des iPhones mit einem Haartrockner. Das Glas sollte so heiß sein, dass du es gerade noch anfassen kannst.

Warte eine Minute, damit sich der Kleber allmählich ablösen kann und ein Spalt zum Öffnen entsteht.

Wenn die Anti-Camp einen Spalt geschaffen hat, der breit genug ist, dann schiebe ein Plektrum unter das Rückseitenglas ein.

Überspringe die nächsten zwei Schritte .

Erwärme die Unterkante des iPhones mit einem Haartrockner oder einem Heißluftgebläse 90 Sekunden lang oder bis die Rückseite so heiß ist, dass du sie gerade noch anfassen kannst.

Setze einen Saugheber auf die Unterkante der Glasrückabdeckung, aber nicht zu nah am äußersten Rand der Glasrückabdeckung.

Ziehe den Saugheber fest und gleichmäßig hoch, um einen kleinen Spalt zwischen der Glasrückabdeckung und dem Rahmen zu erzeugen.

Setze ein Plektrum in diesen Spalt ein.

Erwärme die linke Kante des iPhones mit einem Haartrockner 90 Sekunden lang oder bis die Rückseite so heiß ist, dass du sie gerade noch anfassen kannst.

Schiebe ein Plektrum um die untere linke Ecke herum und an der linken Kante des iPhones nach oben, um den Kleber durchzuschneiden, mit dem die Glasrückabdeckung befestigt ist.

Erwärme die rechte Kante des iPhones (die mit der Einschalttaste) mit einem Haartrockner 90 Sekunden lang oder bis die Rückseite so heiß ist, dass du sie gerade noch anfassen kannst.

Entlang der rechten Kante des iPhones verläuft ein empfindliches Kabel. Setze dein Plektrum hier auf keinen Fall ein, das sonst das Kabel beschädigt wird.

Setze dein Plektrum wieder an der Unterkante des iPhones ein und schiebe es an der rechten Seite entlang, um den Kleber durchzuschneiden.

Erwärme die Oberkante des iPhones 90 Sekunden lang oder bis die Rückseite so heiß ist, dass du sie gerade noch anfassen kannst.

Setze dein Plektrum unter die obere rechten Kante des iPhones ein. Schiebe es um die obere rechte Ecke und bis zur Mitte der Oberkante.

Setze dein Plektrum unter die obere linke Kante des iPhones ein. Schiebe es um die linke obere Ecke und bis zur Mitte der Oberkante.

Entferne den Saugheber von der Glasrückabdeckung.

Öffne dein iPhone, indem du die Glasrückabdeckung langsam von der linken Seite her wie einen Buchdeckel aufklappst.

Lehne die Glasrückabdeckung gegen einen Gegenstand, damit es aufrecht bleibt, während du am iPhone arbeitest.

Wenn du nichts hast, wogegen du deine Glasrückabdeckung lehnen kannst, kannst du auch deinen Saugheber benutzen.

Entferne die beiden 1,3 mm langen Y000-Schrauben, mit denen die Abdeckung des Akkusteckers befestigt ist.

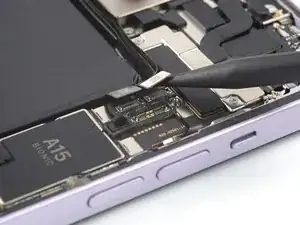

Fasse die Abdeckung des Steckers mit einer Pinzette und schiebe sie nach oben (zum A15 Aufdruck hin), um den oberen Haken auszuklinken.

Entferne die Akkustecker-Abdeckung.

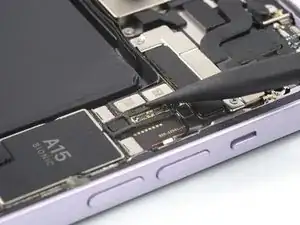

Heble den Stecker am Akkukabel mit der Spudgerspitze nach oben aus seinem Anschluss heraus und trenne ihn ab.

Biege den Stecker etwas vom Logic Board weg, um zu vermeiden, dass er sich versehentlich wieder mit dem Anschluss verbindet. Das könnte sonst dazu führen, dass sich dein iPhone während der Reparatur wieder einschaltet.

Entferne die einzelne 1 mm lange Y000-Schraube, mit der die Abdeckung der Ladespule befestigt ist.

Entferne die Steckerabdeckung der Ladespule mithilfe einer Pinzette.

Heble den Stecker am Kabel der Ladespule mit der Spudgerspitze aus seinem Anschluss nach oben und trenne ihn ab.

Entferne die gesamte Glasrückabdeckung.

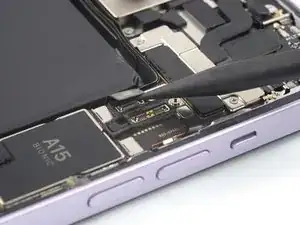

Heble die Stecker an den beiden Kabeln zur Rückkameraeinheit mit dem Spudger nach oben aus ihren Anschlüssen heraus und trenne sie ab.

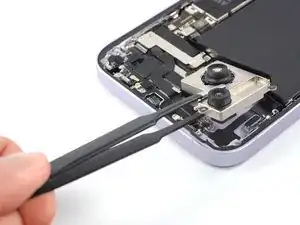

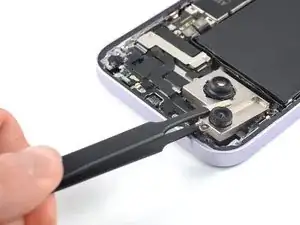

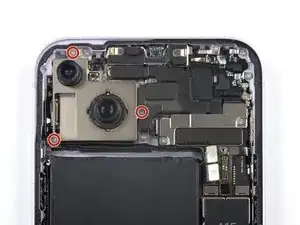

Entferne die drei 2,1 mm langen Kreuzschlitzschrauben, mit denen die Rückkameraeinheit befestigt ist.

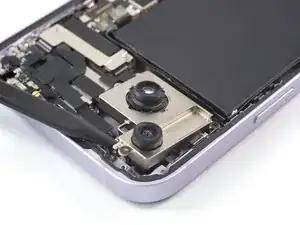

Setze einen Spudger mit der Spitze unter die Oberkante der Rückkamereinheit.

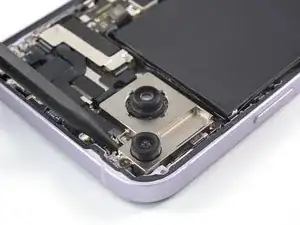

Heble mit dem Spudger nach oben, bis sich die Rückkameraeinheit löst.

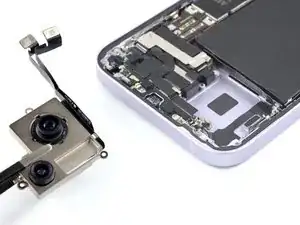

Entferne die Rückkameraeinheit mit einer Pinzette oder deinen Fingern.
