iPhone 14 Frontkamera-Einheit tauschen

Schalte dein iPhone aus, bevor du mit der Demontage beginnst.

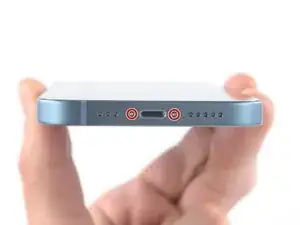

Entferne die beiden 6,8 mm langen Pentalobe P2 Schrauben an der Unterkante des iPhones.

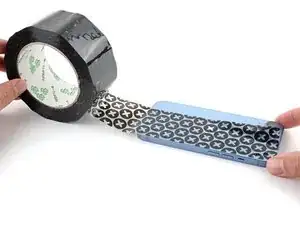

Überdecke die Glasscheibe des Displays komplett mit überlappenden Streifen von Paketband.

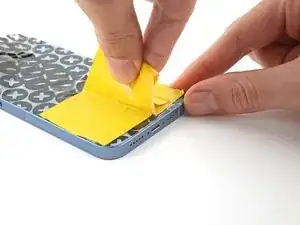

Wenn das Glas so stark zerbrochen ist, dass der Saugheber in den nächsten Schritten nicht gut haftet, dann versuche ein starkes Klebeband ("Panzerband") zu einem Griff zu falten und so auf die Scheibe zu kleben, dass du sie damit hochziehen kannst.

Verwende diese Anleitung, um das Display mit beiliegendem Klebeband zu überkleben.

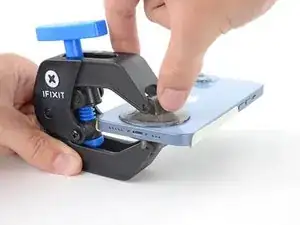

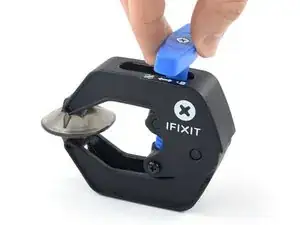

Drücke den blauen Griff zurück, damit die Arme der Anti-Clamp frei beweglich werden.

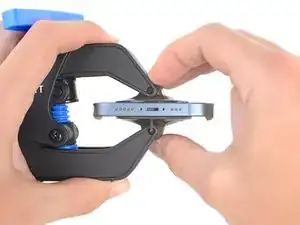

Schiebe die Arme der Anti Clamp entweder über die linke oder die rechte Kante des iPhones.

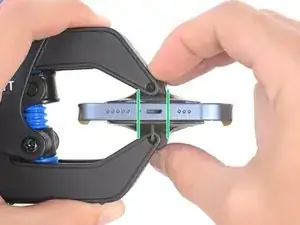

Setze die beiden Saugheber nahe an der Unterkante des iPhones auf, einen auf der Vorder-, den anderen auf der Rückseite.

Drücke die Saugheber zusammen, damit sie an den Oberflächen haften.

Drücke den blauen Griff vorwärts, um die Arme wieder zu verriegeln.

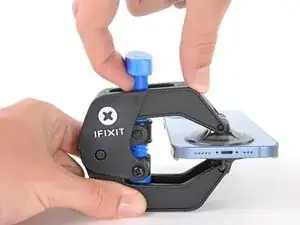

Drehe den Griff eine volle Umdrehung im Uhrzeigersinn, oder soweit, bis du merkst, dass die Saugheber anfangen sich zu dehnen.

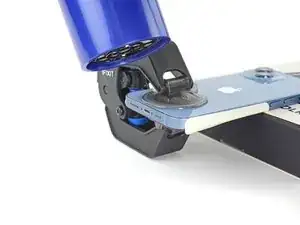

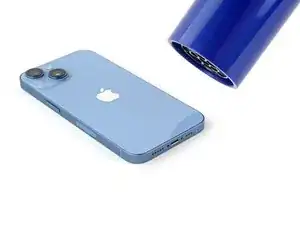

Erwärme die Unterkante des iPhones mit einem Haartrockner. Das Glas sollte so heiß sein, dass du es gerade noch anfassen kannst.

Warte eine Minute, damit sich der Kleber allmählich ablösen kann und ein Spalt zum Öffnen entsteht.

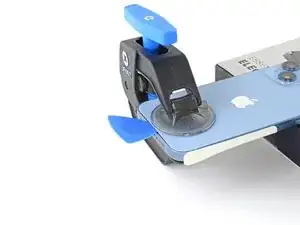

Wenn die Anti-Camp einen Spalt geschaffen hat, der groß genug ist, dann schiebe ein Plektrum unter das Rückseitenglas ein.

Überspringe die nächsten beiden Schritte.

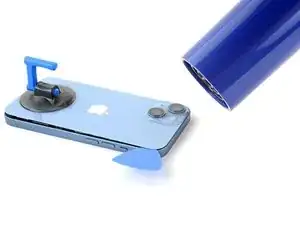

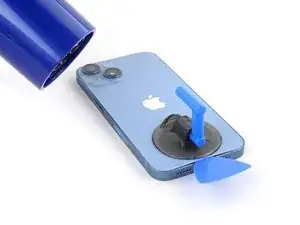

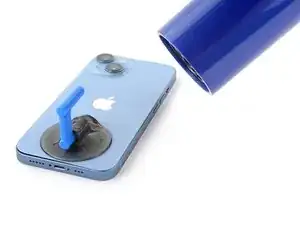

Erwärme die Unterkante des Displays mit einem Haartrockner oder einem Heißluftgebläse 90 Sekunden lang oder bis sie so heiß ist, dass du sie gerade noch anfassen kannst.

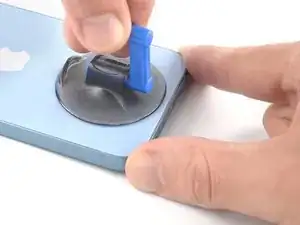

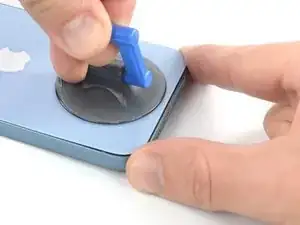

Setze einen Saugheber auf die Unterkante der Glasrückabdeckung, aber nicht zu nah am äußersten Rand der Glasrückabdeckung.

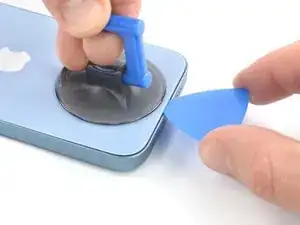

Ziehe den Saugheber fest und gleichmäßig hoch, um einen kleinen Spalt zwischen der Glasrückabdeckung und dem Gehäuse zu erzeugen.

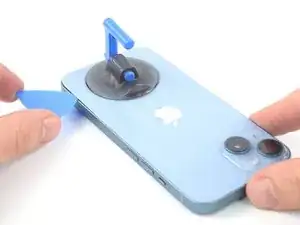

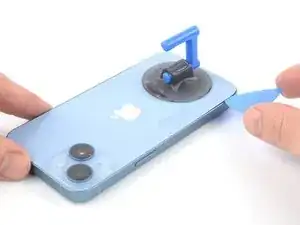

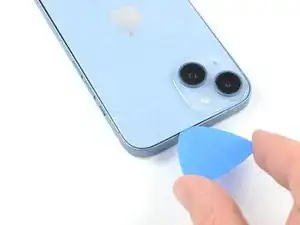

Setze ein Plektrum in diesen Spalt ein.

Erwärme die linke Kante des iPhones mit einem Haartrockner 90 Sekunden lang oder bis das Rückglas so heiß ist, dass du es gerade noch anfassen kannst.

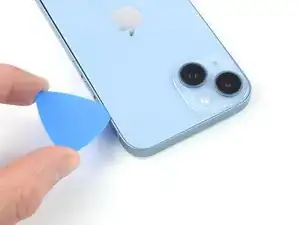

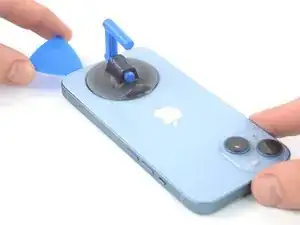

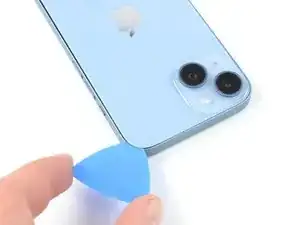

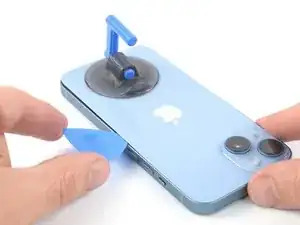

Schiebe ein Plektrum um die untere linke Ecke herum und an der linken Kante des iPhones nach oben, um den Kleber durchzuschneiden, mit dem die Glasrückabdeckung befestigt ist.

Entlang der rechten Kante des iPhones verläuft ein empfindliches Kabel. Setze das Plektrum hier auf keinen Fall ein, da sonst das Kabel beschädigt wird.

Erwärme die rechte Kante des iPhones (die mit der Einschalttaste) mit einem Haartrockner 90 Sekunden lang oder bis das Rückglas so heiß ist, dass du es gerade noch anfassen kannst.

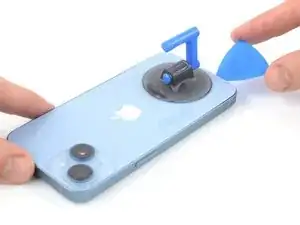

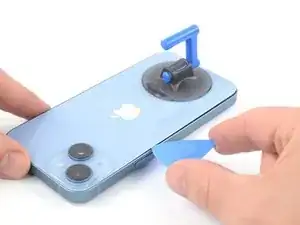

Setze dein Plektrum wieder an der Unterkante des iPhones ein und schiebe es an der rechten Seite entlang, um den Kleber durchzuschneiden.

Erwärme die Oberkante des iPhones 90 Sekunden lang oder bis das Rückglas so heiß ist, dass du es gerade noch anfassen kannst.

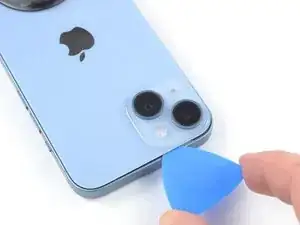

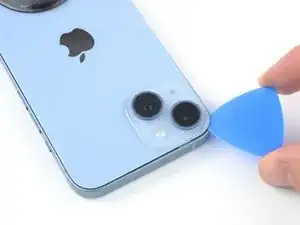

Setze dein Plektrum an der rechten Kante des iPhones an, unterhalb der oberen rechten Ecke. Schiebe es um die obere rechte Ecke und bis zur Mitte der Oberkante.

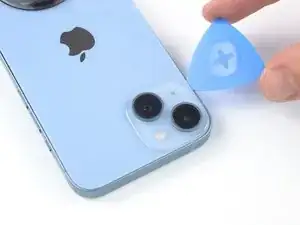

Setze dein Plektrum an der linken Kante des iPhones an, unterhalb der linken oberen Ecke. Schiebe es um die linke obere Ecke und bis zur Mitte der Oberkante.

Entferne den Saugheber von der Glasrückabdeckung.

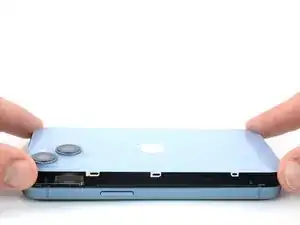

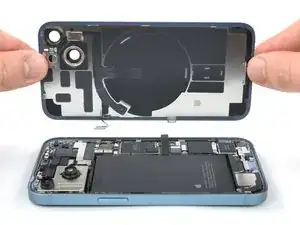

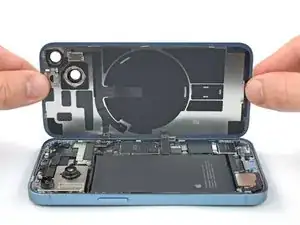

Öffne dein iPhone, indem du die Glasrückabdeckung langsam von der linken Seite her wie einen Buchdeckel aufklappst.

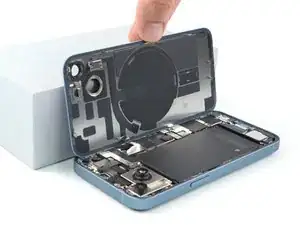

Lehne die Glasrückabdeckung gegen einen Gegenstand, damit es aufrecht bleibt, während du am iPhone arbeitest.

Wenn du nichts hast, wogegen du deine Glasrückabdeckung lehnen kannst, kannst du auch deinen Saugheber benutzen.

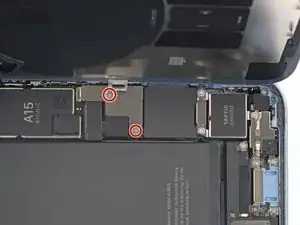

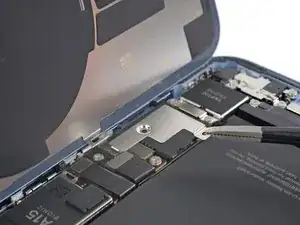

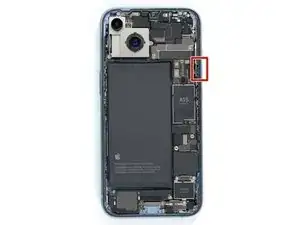

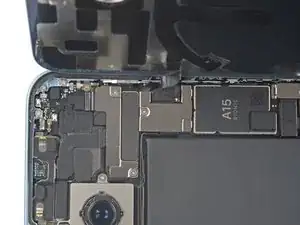

Verwende einen Y000-Schraubendreher, um die beiden 1,3 mm langen Schrauben zu entfernen, mit denen die Abdeckung des Akkusteckers befestigt ist.

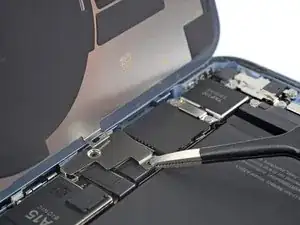

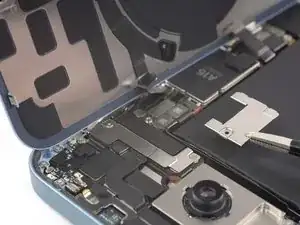

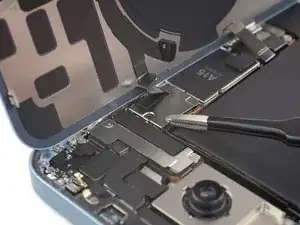

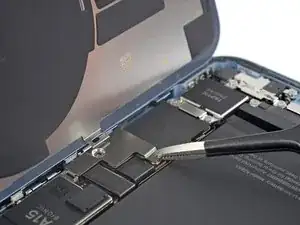

Fasse die Abdeckung des Steckers mit einer Pinzette und schiebe sie nach oben (zum A15 Aufdruck hin), um den oberen Haken auszuklinken.

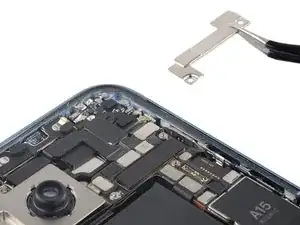

Entferne die Akkustecker-Abdeckung.

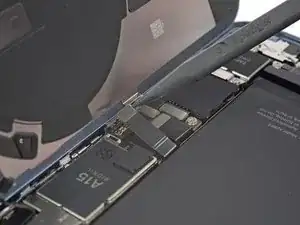

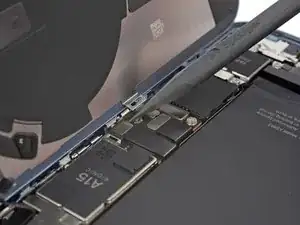

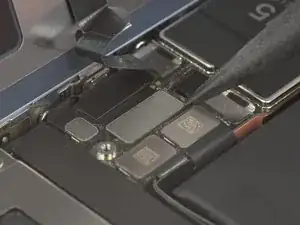

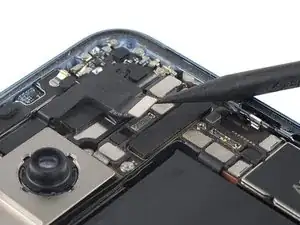

Benutze die Spitze eines Spudgers, um das Akkukabel abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.

Biege den Stecker etwas vom Logic Board weg, um zu vermeiden, dass er sich versehentlich wieder mit dem Anschluss verbindet. Das kann dazu führen, dass sich dein iPhone während der Reparatur wieder einschaltet.

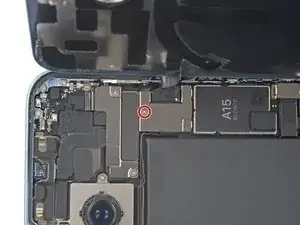

Benutze einen Y000 Schraubendreher, um die einzelne 1 mm lange Schraube zu entfernen, mit der die Abdeckung der Ladespule befestigt ist.

Entferne die Steckerabdeckung der Ladespule mithilfe einer Pinzette.

Benutze die Spitze eines Spudgers, um das Kabel der Ladespule abzutrennen, indem du den Stecker gerade aus seinem Anschluss hebelst.

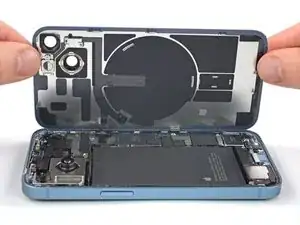

Entferne die gesamte Glasrückabdeckung.

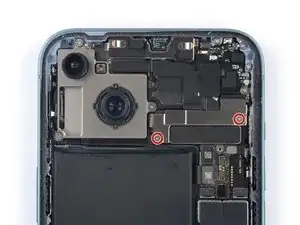

Entferne die beiden 1,3 mm langen Y000-Schrauben, mit denen Kabelhalterung der Frontkamera-Einheit befestigt ist.

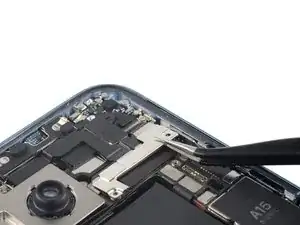

Entferne die Halterung am Kabel der Frontkamera-Einheit mit einer Pinzette oder den Fingern.

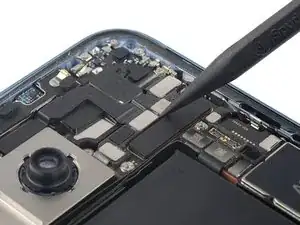

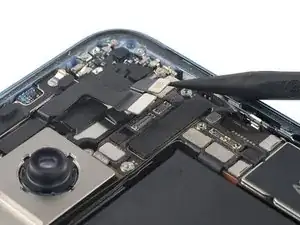

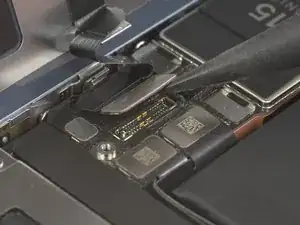

Heble die Stecker der Kamera und der Sensoren mit dem Spudger aus ihren Anschlüssen nach oben und trenne sie ab.

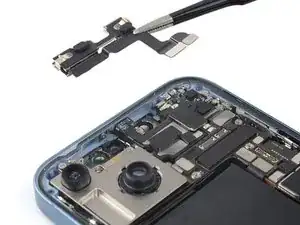

Entferne die Frontkamera/Sensoreinheit mit einer Pinzette oder deinen Fingern.
