iPhone 12 Display tauschen

Schalte dein iPhone aus, bevor du mit dem Zerlegen anfängst.

Entferne die beiden 6,75 mm langen Pentalobe P2 Schrauben an der Unterkante des iPhone.

Wenn das Display deines iPhones gesprungen ist, kannst du es mit Klebeband abkleben, damit es nicht weiter zersplittert und du dich nicht daran verletzt.

Platziere Klebestreifen überlappend über die gesamte Oberfläche des Displays.

Falls der Saugheber in den nächsten Schritten durch das gesplitterte Glas nicht gut anhaftet, empfiehlt es sich, ein Stück starkes Klebeband so zu falten, dass es als Griff benutzt werden kann, um das Display anzuheben.

Überdecke die Glasscheibe des Displays komplett mit überlappenden Streifen von durchsichtigem Paketband.

Wenn das Glas so stark zerbrochen ist, dass der Saugheber in den nächsten Schritten nicht gut haftet, dann versuche ein starkes Klebeband ("Panzerband") zu einem Griff zu falten und so auf die Scheibe zu kleben, dass du sie damit hochziehen kannst.

Drücke den blauen Griff zurück, damit die Arme der Anti-Clamp frei beweglich werden.

Schiebe die Arme entweder über die linke oder die rechte Kante des iPhones.

Setze die beiden Saugnäpfe am unteren Rand des iPhones an, einen auf der Vorder-, den anderen auf der Rückseite.

Drücke die Saugheber zusammen, so dass sie auf den Oberflächen haften.

Drücke den blauen Griff vorwärts, um die Arme wieder zu verriegeln.

Drehe den Griff eine volle Umdrehung im Uhrzeigersinn, oder bis du merkst, dass sich die Saugheber dehnen.

Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.

Lege dein iPhone auf einen stabilen Gegenstand, z.B. ein Buch mit festem Einband. Es sollte frei und parallel zur Arbeitsfläche liegen, dadurch wird die Arbeit bei nachfolgenden Schritten leichter.

Erwärme die Unterkante des iPhones mit einem Haartrockner. Sie sollte so heiß sein, dass du sie gerade noch anfassen kannst.

Warte eine Minute, damit sich der Kleber lösen und ein Spalt entstehen kann.

Wenn der er groß genug ist, setze ein Plektrum in den Spalt unter die Kunststoffblende am Display ein.

Überspringe die nächsten drei Schritte.

Richte den Heißluftstrom nie zu lange auf eine Stelle.

Wenn du einen einzelnen Saugheber benutzen willst, dann bringe ihn am unteren Rand des Smartphones an, aber nicht zu nahe an der Kante.

Ziehe den Saugheber fest und gleichmäßig nach oben, so dass ein kleiner Spalt zwischen dem Display und dem Rahmen entsteht.

Setze ein Plektrum in den Spalt unter dem Kunststoffrahmen des Displays ein.

Erwärme die rechte Kante des iPhones (die Kante mit der Einschalttaste) 90 Sekunden lang (bzw. so lange, dass du sie gerade noch anfassen kannst) mit einem Haartrockner.

Schiebe das Plektrum um die untere rechte Ecke des iPhones herum, um den Kleber aufzutrennen.

Schiebe das Plektrum weiter an der rechten Seite entlang, bis du die obere rechte Ecke erreicht hast.

Lasse das Plektrum in der oberen rechten Ecke stecken.

Erwärme die Oberkante des iPhones 90 Sekunden lang (bzw. so lange, dass du sie gerade noch anfassen kannst) mit einem Haartrockner.

Lasse das Plektrum in der oberen linken Ecke stecken.

Erwärme die linke Kante des iPhones 90 Sekunden lang (bzw. so lange, dass du sie gerade noch anfassen kannst) mit einem Haartrockner.

Setze ein zweites Plektrum in die untere linke Ecke des iPhones ein.

Verdrehe beide Plektren gleichzeitig, bis sich die Rasten an der linken Seite lösen.

Drehe das iPhone so, dass die rechte Kante zu dir zeigt.

Öffne das iPhone so, wie man einen Buchdeckel von rechts her aufschlägt.

Lehne das Display gegen einem stabilen Gegenstand, so dass es während der Reparatur gut abgestützt stehen bleibt.

Entferne die beiden 1,1 mm langen Y000 Schrauben, mit denen die Abdeckung am Stecker des Akku- und Displaykabels befestigt ist.

Entferne die Abdeckung.

Heble den Akkustecker mit einem Spudger oder dem Fingernagel aus seinem Anschluss auf dem Logic Board hoch.

Biege den Stecker ein wenig vom Logic Board weg, damit er sich nicht wieder versehentlich verbinden und während der Reparatur das Gerät mit Strom versorgen kann.

Trenne den Stecker am Displaykabel mit einem Spudger oder dem Fingernagel ab.

Trenne den Stecker am Touchscreenkabel mit einem Spudger oder dem Fingernagel ab.

Entferne die vier Y000-Schrauben, mit denen die Abdeckung am Stecker der Frontsensoren befestigt ist:

Drei 1,1 mm lange Schrauben

Eine 1,4 mm lange Schraube

Klappe die Abdeckung an der linken Seite hoch, bis sich die kleine Raste auf der rechten Seite löst.

Entferne die Abdeckung.

Trenne den Stecker am Kabel zu den Frontsensoren mit einem Spudger oder dem Fingernagel ab.

Entferne das Display.

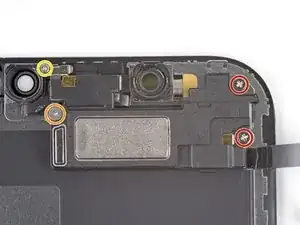

Entferne die vier Schrauben, mit denen die Lautsprecher/Sensoreinheit an der Rückseite des Displays befestigt ist:

Zwei 1,4 mm lange Kreuzschlitzschrauben

Eine 1,7 mm lange Y000 Schulterschraube

Eine 1,2 mm lange Y000 Schraube

Heble die Oberkante des Lautsprechers behutsam mit der Spudgerspitze hoch.

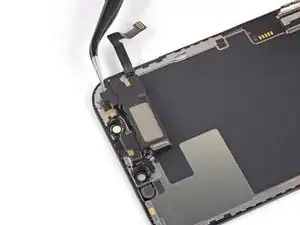

Klappe die Lautsprechereinheit um, also nach unten von der Oberkante des Displays weg.

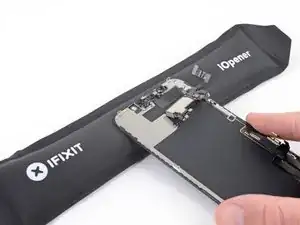

Erwärme den oberen Rand des Displays 1-2 Minuten lang mit einem Haartrockner, einem Heißluftgebläse oder einem iOpener, um den Kleber aufzuweichen, mit dem die Sensoren befestigt sind.

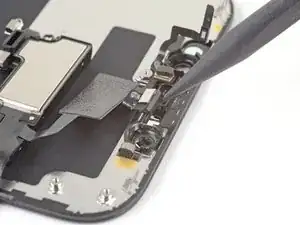

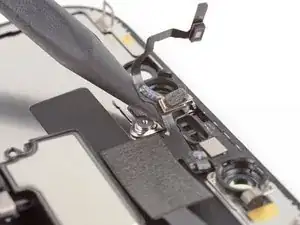

Hebe den Umgebungslichtsensor mit der Spudgerspitze hoch und löse ihn aus seiner Vertiefung im Frontpanel heraus.

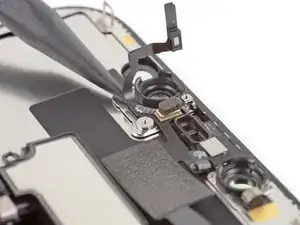

Schiebe den Spudger weiter unter den Umgebungslichtsensor und sein Kabel und löse die Klebeverbindung des Kabels.

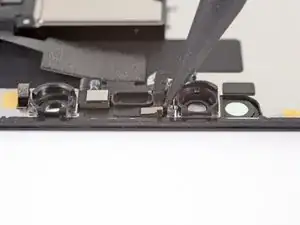

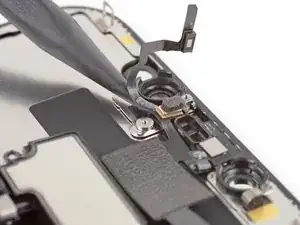

Heble das Mikrofon mit der Spudgerspitze hoch und löse es aus seiner Vertiefung im Frontpanel heraus.

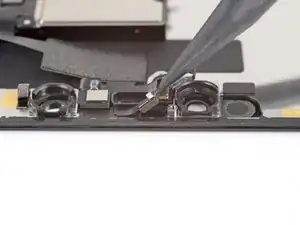

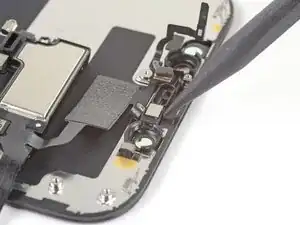

Hebe das Modul bestehend aus Näherungssensor und Flood Illuminator mit der Spudgerspitze hoch und löse es aus seiner Vertiefung im Frontpanel heraus.

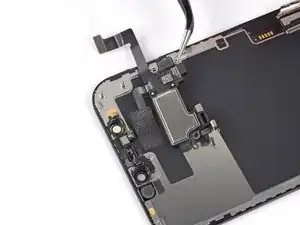

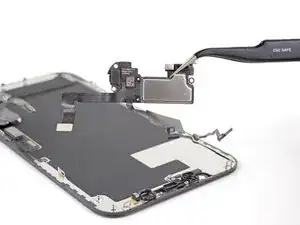

Entferne den Ohrhörer-Lautsprecher und die Frontsensoreinheit.

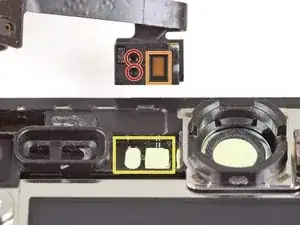

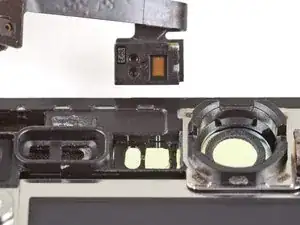

Näherungssensor

Flood Illuminator

Das Modul muss so eingebaut werden, dass diese beiden Bauteile nicht durch Kleber behindert werden.
