iPad Pro 11" Rückkamera tauschen

Geschrieben von: Chayton Ritter

Kommentare: 1

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie du die Rückkamera im iPad Pro 11" (1. Generation) tauschen kannst.

Diese Anleitung wurde für das A2013 (WLan + Mobilfunk) und das A2301 (WLan + Mobilfunk + mmWave) iPad Pro geschrieben. Wenn du ein WLan Modell nutzt, dann kannst du diese Anleitung trotzdem benutzen - ein paar visuelle Unterschiede werden vorhanden sein und die Schritte bezüglich der Mobilfunkantenne müssen übersprungen werden

Bei einigen Bildern der Anleitung ist das Display abgetrennt und komplett ausgebaut. Das ist nicht unbedingt nötig, du kannst die entsprechenden Schritte überspringen. Wenn du das Display ausbauen möchtest, dann verwende diese Anleitung.

Werkzeuge

Ersatzteile

iPad Pro 11" Adhesive Strips

Schritt 1

Lass den Akku deines iPads komplett entladen, bevor du mit der Reparatur beginnst. Ein geladener Akku könnte Feuer fangen, falls er während der Reparatur beschädigt wird.
Entferne alle Kabel und fahre dein iPad herunter.

Schritt 2

Von außen sieht das iPad gleichförmig aus, im Inneren befinden sich allerdings an verschiedenen Stellen unter dem Display empfindliche Bauteile. Folge deswegen genau der Anleitung und beachte beim Öffnen des iPads folgende Stellen:
Kameramodul, Helligkeitssensoren, Näherungssensor und vorderes Mikrofon
Displaykabel
Magnete am Display
Ränder des LCDs

Schritt 3

Lege einen heißen iOpener zwei Minuten lang auf die rechte Displaykante.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte verwenden. Zuviel Hitze kann aber das Display und/oder den Akku beschädigen, sei also sehr vorsichtig.

Schritt 4

Wir haben die Anti-Clamp entwickelt, um das Öffnen von Geräten zu erleichtern. Die nächsten drei Schritte zeigen, wie sie verwendet wird. Wenn du sie nicht benutzen willst, überspringe die nächsten drei Schritte und folge einer anderen Methode.
Genaue Anweisungen für die Anti-Clamp findest du hier.
Drücke den blauen Griff zum Scharnier hin, um die Arme zu entriegeln.
Lege das iPad so auf einen Gegenstand, dass es waagrecht auf gleicher Höhe zwischen den beiden Armen liegt.
Bringe die Saugheber mittig nahe an der rechten Kante des iPads an, einen auf der Vorderseite, den anderen auf der Rückseite.
Halte die Anti-Clamp unten gut fest und drücke fest auf den oberen Saugheber, damit er sich festsaugt.
Wenn die Saugheber nicht gut auf den Oberflächen des iPhones haften, dann kannst du Klebeband verwenden, um eine griffigere Oberfläche zu schaffen.

Schritt 5

Drücke den blauen Griff vorwärts, um die Arme wieder zu verriegeln.
Drehe den Griff eine volle Umdrehung im Uhrzeigersinn, bzw. so weit, bis du merkst, dass sich die Saugheber dehnen.
Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.

Schritt 6

Warte eine Minute, damit sich der Kleber allmählich ablösen und sich ein Spalt bilden kann.
Wenn das Display nicht heiß genug ist, dann erwärme die rechte Kante des iPads mit einem Haartrockner.
Genauere Anleitungen, wie der Haartrockner verwendet wird, findest du hier.
Wenn der Spalt groß genug ist, dann setze ein Plektrum unter das Display ein.
Wenn es nicht gelingt, mit der Anti-Clamp einen ausreichend großen Spalt zu erzeugen, dann erwärme die Stelle nochmals und drehe den Griff eine halbe Umdrehung im Uhrzeigersinn weiter.
Drehe den Griff jeweils nicht mehr als eine halbe Umdrehung weiter und warte jedes Mal eine Minute lang. Gib der Anti-Clamp Zeit, ihre Arbeit zu erledigen.
Überspringe den nächsten Schritt.

Schritt 7

Wenn das Display stark gesplittert ist, haftet der Saugheber vielleicht besser, wenn du das Display mit durchsichtigem Klebeband überklebst. Du kannst auch statt eines Saughebers besonders kräftiges Klebeband verwenden. Wenn das alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber am Display fest.
Befestige einen Saugheber am rechten Displayrand, ungefähr 5 cm vom unteren Rand entfernt.
Ziehe den Saugheber fest und gleichmäßig nach oben, bis ein ausreichend großer Spalt entstanden ist, um ein Plektrum einzusetzen.
Der Spalt darf wirklich nur so groß sein, dass das Plektrum gerade eben passt. Wenn das Display zu stark gebogen wird, bricht es.
Setze ein Plektrum mit der Spitze in den Spalt ein.
Setze das Plektrum nicht tiefer als 5 mm ein, das LCD könnte sonst beschädigt werden.

Schritt 8

Setze ein zweites Plektrum in den eben erzeugten Spalt ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Seitenkante entlang.
Wenn du an den Lautstärketasten vorbeischiebst, setze das Plektrum nicht tiefer als 2 mm ein, sonst beschädigst du die Magnete des Displays.
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 9

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante des Gerätes.

Schritt 10

An der Oberkante des iPads befindet sich das Kameramodul, zwei Helligkeitssensoren, der Näherungssensor und das vordere Mikrofon. Diese Bauteile sind sehr empfindlich und können leicht beschädigt werden, wenn das Plektrum zu tief eingeschoben wird. Schneide den Kleber nur an den markierten Stellen auf, um Schäden zu vermeiden.
Die beiden Helligkeitssensoren sind nicht gut zu erkennen. Wenn du sie mit einer Taschenlampe oder einer sehr hellen Tischlampe beleuchtest, kannst du sie sehen.
Setze das Plektrum nahe der oberen linken und rechten Kante nicht tiefer als 2 mm ein, die Helligkeitssensoren könnten sonst beschädigt werden.
Setze das Plektrum in der Mitte der Oberkante nicht tiefer als 1 mm ein, das Kameramodul, der Näherungssensor und das vordere Mikrofon könnten sonst beschädigt werden.

Schritt 11

Setze ein weiteres Plektrum in den eben erzeugten Spalt ein.
Schiebe das Plektrum an der oberen rechten Kante entlang, halte an, wenn du beim rechten Helligkeitssensor bist.
Setze das Plektrum nicht tiefer als 5 mm ein.
Lasse das Plektrum rechts vom Sensor stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 12

Setze ein weiteres Plektrum rechts vom Helligkeitssensor ein.
Schiebe das Plektrum in der Mitte der Oberkante entlang, halte an, wenn du beim linken Helligkeitssensor bist.
Setze das Plektrum nicht tiefer als 1 mm ein, du könntest sonst den Näherungssensor und das vordere Mikrofon beschädigen.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 13

Setze ein weiteres Plektrum links neben dem Helligkeitssensor ein.
Schiebe das Plektrum an der oberen linken Kante entlang, halte an, wenn du beim linken Helligkeitssensor bist.
Setze das Plektrum nicht tiefer als 5 mm ein.
Wenn der Kleber an der Oberkante aufgetrennt ist, kannst du die beiden Plektren bei den Helligkeitssensoren herausholen.

Schritt 14

Lege einen erwärmten iOpener zwei Minuten lang auf die Unterkante des iPads.

Schritt 15

Setze ein weiteres Plektrum in die untere rechte Ecke unter das schon vorhandene ein.
Setze das Plektrum an der rechten Seitenkante nicht tiefer als 2 mm ein.
Schiebe das Plektrum um die untere rechte Ecke herum und trenne den Kleber auf.

Schritt 16

Schiebe das Plektrum an der Unterkante entlang, halte am USB-C-Anschluss an.
Setze das Plektrum an der Unterkante nicht tiefer als 5 mm ein.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 17

Setze ein weiteres Plektrum links vom USB-C-Anschluss ein.
Trenne den restlichen Kleber an der Unterkante auf.
Setze das Plektrum an der Unterkante nicht tiefer als 5 mm ein.
Lasse das Plektrum in der linken unteren Ecke stecken, damit sich der Kleber an der Unterkante nicht wieder verbinden kann.

Schritt 18

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Displaykante.

Schritt 19

An der linken Seitenkante des iPads befinden sich verschiedene Displaykabel. Diese Kabel sind sehr empfindlich und reißen leicht, wenn das Plektrum zu tief oder in einem falschen Winkel eingeschoben wird. Folge der Anleitung ganz genau, um Schäden zu vermeiden.
Die Displaykabel verlaufen in kleinen Vertiefungen im Rahmen, deswegen muss das Plektrum in einem Winkel von 45° eingesetzt werden.
Es gibt flache Zonen im Rahmen, dort muss das Plektrum horizontal geführt werden.

Schritt 20

Direkt oberhalb der linken unteren Ecke muss das Plektrum in einem Winkel von 45° eingeschoben werden.
Stecke das Plektrum nicht tiefer als 5 mm ein, du könntest sonst die Displaykabel beschädigen.
Schiebe das Plektrum vorsichtig an der linken Seitenkante entlang, halte an, wenn du den flachen Bereich im Rahmen erreichst.

Schritt 21

Senke das Plektrum ab, so dass es horizontal zum Display steht.
Setze das Plektrum nicht tiefer als 5 mm ein.
Trenne den Kleber an der linken Seitenkante weiter auf, bis du den nächsten vertieften Bereich am Rahmen erreichst.

Schritt 22

Trenne den restlichen Kleber auf. Es ist wichtig, dass du der Anleitung genauso wie beschrieben folgst.
Halte das Plektrum hier unter einem Winkel von 45° und schiebe es nach unten. Setze es nicht tiefer als 5 mm ein.
Halte das Plektrum hier flach. Setze es nicht tiefer als 5 mm ein.

Schritt 23

Fasse das Display an zwei gegenüberliegenden Ecken an und trenne vorsichtig den restlichen Kleber auf.
Entferne das Display noch nicht ganz, es wird noch von mehreren Kabeln darunter festgehalten.
Schiebe das Display zur unteren rechten Ecke des Rahmens hin, bis das Flachbandkabel zum Helligkeitssensor nahe an der Oberkante sichtbar wird.

Schritt 24

Halte während der gesamten Reparatur die Schrauben gut geordnet und achte darauf, dass jede an ihren ursprünglichen Ort zurückkommt.
Entferne die beiden Kreuzschlitzschrauben, mit denen die Halterung des Helligkeitssensors am Logic Board befestigt ist:
Eine 1,3 mm Schraube
Eine 2 mm Schraube
Beim Zusammenbau ist jetzt eine gute Gelegenheit, das iPad anzuschalten und ausgiebig zu testen, bevor du es wieder zuklebst. Achte darauf, dass es wieder ausgeschaltet ist, bevor du weiterarbeitest.

Schritt 25

Entferne die Halterung des Helligkeitssensors mit den Fingern oder einer Pinzette.

Schritt 26

Heble die Druckstecker am Kabel des Helligkeitssensors mit dem flachen Ende des Spudgers hoch und trenne sie ab.
Um Druckstecker, so wie diesen hier, wieder anzuschließen, musst du ihn erst genau ausrichten. Drücke ihn dann auf einer Seite fest, bis er einrastet. Wiederhole den Vorgang für die andere Seite. Drücke nicht in der Mitte. Wenn der Stecker schlecht sitzt, können die Kontakte verbogen und dauerhaft beschädigt werden.

Schritt 27

Entferne das Display noch nicht, es ist immer noch durch empfindliche Flachbandkabel mit dem Rahmen verbunden.
Fasse das Display an der rechten Kante an und klappe es wie ein Buch auf.
Lege das Display über dem linken Rand des iPads ab.

Schritt 28

Entferne die drei 1,2 mm Kreuzschlitzschrauben, mit denen die untere Kabelabschirmung am Logic Board befestigt ist.

Schritt 29

Entferne die untere Kabelabschirmung mit der Pinzette oder deinen Fingern.

Schritt 30

Entferne die 1,8 mm Kreuzschlitzschrauben, mit der der Akkustecker am Logic Board befestigt ist.

Schritt 31

In den Fotos ist zu sehen, wie der Akkustecker unter dem Logic Board aussieht. Benutze die Fotos zur Orientierung, wenn du den Akku sicher abtrennst.
Schaue dir den Akkustecker genau an, es gibt freie Federn auf dem Logic Board, die gegen die Kontaktflächen des Akkus drücken. Da sowohl der Akku als auch das Logic Board festgeklebt sind, benötigst du ein flexibles und dünnes Werkzeug, das du zum Abtrennen des Akkus zwischen die Kontakte schieben kannst.

Schritt 32

Schneide dir zwei 6 mm breite Streifen aus einer Spielkarte oder dünnem Karton, die du als Akkublocker verwenden kannst.
Die Streifen sollten etwa 4 cm lang sein, damit du sie gut fassen kannst.

Schritt 33

Schiebe die Streifen auf jeder Seite des Akkusteckers hinein, bis es nicht mehr geht.

I would like to add a bit of advice when it comes to isolating the battery from the board. As a repair tech, I recommend you insert a guitar pick next to the battery connector, rather than wedging something directly in between the battery and the connector, as you run the risk of damaging the connector. I see this happen fairly often amongst new techs and DIY-ers. If the battery connector does get damaged, it may result in the device not showing proper battery percentage (as in its a 1% all of the time) or the device may not power back on. If it does get damaged, it is completely fixable. But that should be carried out by a someone skilled in micro soldering.

Jesse Hooton -

Schritt 34

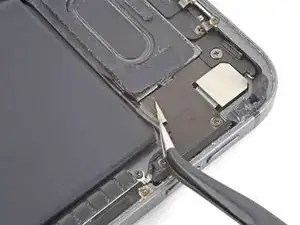

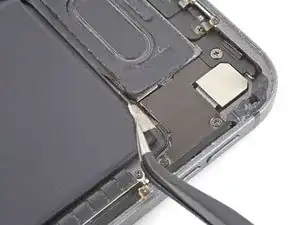

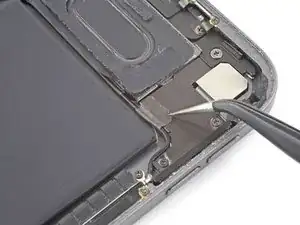

Ziehe das Klebeband, mit dem das Wi-Fi-Antennenkabel an der Halterung der Rückkamera befestigt ist, mit der Pinzette oder deinen Fingern zurück.

Schritt 35

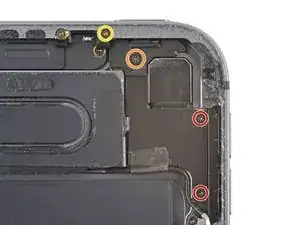

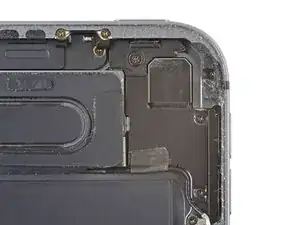

Entferne die vier Kreuzschlitzschrauben #00, mit denen die Halterung der Rückkamera am Rahmen befestigt ist:
Zwei 2 mm Schrauben
Eine 2,3 mm Schraube
Eine 1,2 mm Schraube

Schritt 36

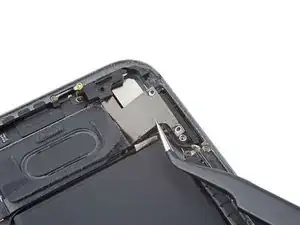

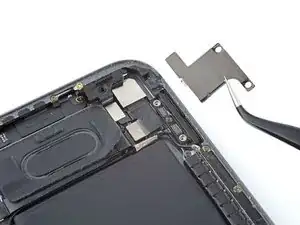

Hebe die Halterung der Rückkamera an der rechten Seite mit einer Pinzette oder deinen Fingern hoch.
Entferne die Halterung der Rückkamera.
Senke beim Zusammenbau die linke Seite der Halterung an ihren Platz ab, achte aber darauf, dass die kleine hervorstehende Lasche in ihren Schlitz passt. Klappe dann die Halterung herunter, bis sie fest sitzt.

Schritt 37

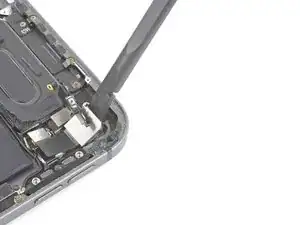

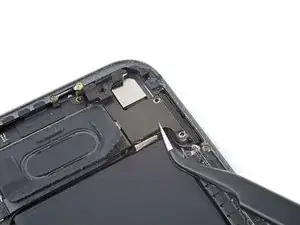

Trenne das Kabel zur Rückkamera mit dem flachen Ende des Spudgers ab.

Schritt 38

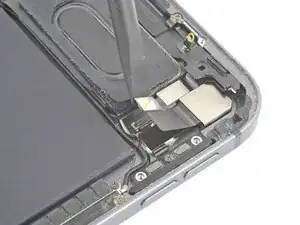

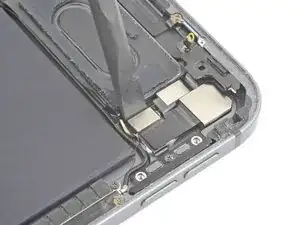

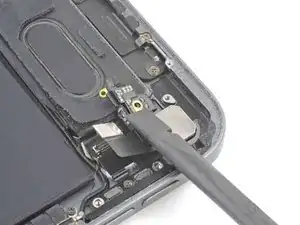

Trenne das Kabel zur Einschalttaste und zu den Lautstärketasten mit der Spudgerspitze ab.

Schritt 39

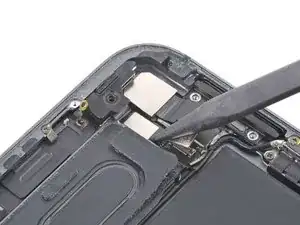

Biege das Kabel zur Einschalttaste und zu den Lautstärketasten zurück, um oben an die Kamera heranzukommen.

Schritt 40

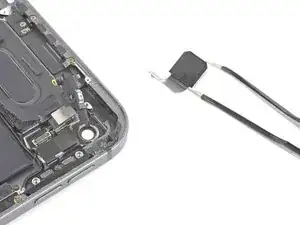

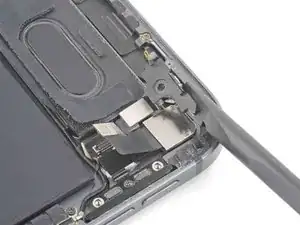

Heble die Rückkamera mit dem flachen Ende des Spudgers oben aus ihrer Vertiefung heraus.
Entferne die Rückkamera.

Abschluss

Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Bitte entsorge deinen Elektroschrott sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem iPad Pro (11 Zoll, 1. Generation) Forum Hilfe bei der Fehlersuche.
