Samsung Watch Active Displayeinheit tauschen

Geschrieben von: Tobias Isakeit

Kommentare: 17

Samsung Watch Active Displayeinheit tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

25 - 55 Minuten

Einleitung

Folge dieser Anleitung, um die defekte Displayeinheit deiner Samsung Galaxy Watch Active zu ersetzen.

"Achtung:" Manche Ersatzdisplays kommen ohne den Rahmen und nicht als ganze Einheit. Hier musst du anders vorgehen. Wenn du nur das Display austauschst, folge dieser Anleitung.

Werkzeuge

Schritt 1

Schalte die Galaxy Watch Active aus, indem du den unteren Knopf etwa drei Sekunden lang gedrückt hältst. Du solltest ein kurze Vibration spüren.
Wenn das "Power off"-Symbol erscheint, tippe auf die Mitte des Displays, damit sich die Uhr ausschaltet. Du solltest eine lange Vibration als Bestätigung spüren.

Schritt 2

Benutze einen Tri-Point Y00 Schraubendreher, um die vier 4 mm langen Schrauben auf der Rückseite der Uhr zu entfernen.

Schritt 3

Benutze ein Öffnungswerkzeug und setze es bei den Knöpfen zwischen die Rückabdeckung aus Kunststoff und dem Metallgehäuse ein.
Drücke die Spitze des Öffnungswerkzeugs in den Spalt, um die Rückabdeckung vom Gehäuse abzulösen.
Entferne die Rückabdeckung noch nicht ganz, sie ist noch über ein Kabel mit dem Motherboard verbunden.

Do i need heat for this? i can't get a pry tool in

23william90 -

EDIT: use a Rasor knife in the corner nest to the screw holes and it's a lot easier and less damaging to take off.

23william90 -

Schritt 4

Hebe die Rückabdeckung vorsichtig etwa 2 cm an, um an den Stecker der Sensor-Baugruppe bei den zwei Knöpfen heranzukommen.
Benutze einen Spudger, um die Sensor-Baugruppe vom Motherboard abzutrennen.

Schritt 6

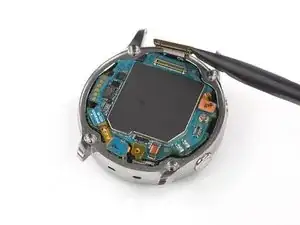

Benutze einen Spudger, um die Displayeinheit sowie die Mikrofon- und Drucksensor-Baugruppe abzutrennen.

Schritt 7

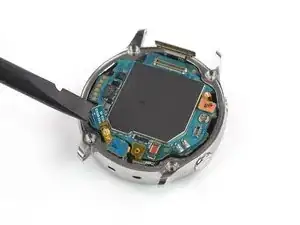

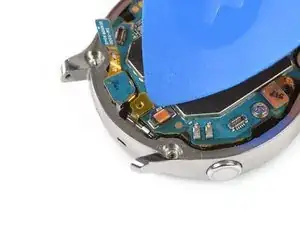

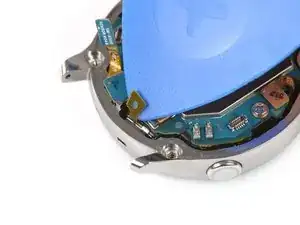

Benutze ein Plektrum, um das dünne Klebeband der Mikrofon-Baugruppe abzulösen.
Achte beim Zusammenbau darauf, dass dieses Klebeband gut am Motherboard klebt, indem du es mit dem flachen Ende eines Spudgers festdrückst.

What can I use if the glue no longer holds?

Dominik Dittrich -

Just make sure it lays flat and the counterpart on the back cover (the white thing at the bottom in the image of step 5) will press it down and hold it in place.

Tobias Isakeit -

What can I use to make it lay flat?

Every time I press it down it just pops up again.

Rosalie E. Morgan -

Schritt 8

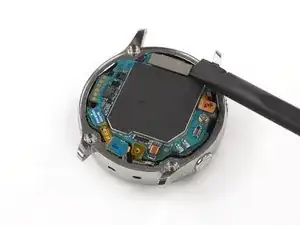

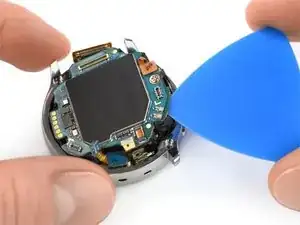

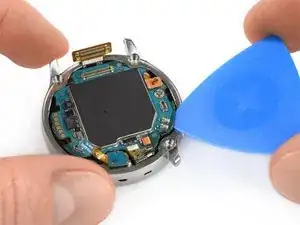

Setze ein Plektrum unten rechts zwischen das Motherboard und den Rahmen, um die Kern-Baugruppe hochzuheben.

Schritt 9

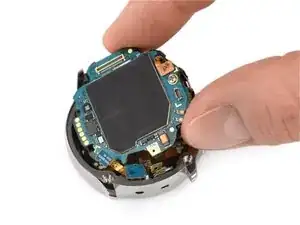

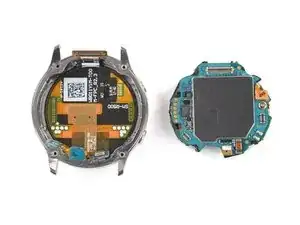

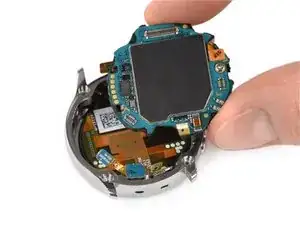

Hebe die Kern-Baugruppe heraus und entferne sie.

Schritt 10

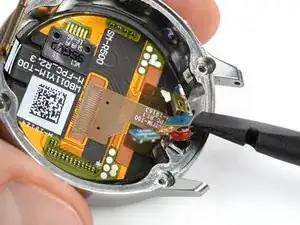

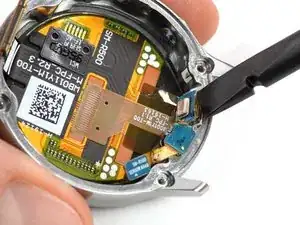

Das Mikrofon ist leicht am Rahmen festgeklebt, löse es mithilfe eines Spudgers ab.

What can I use to stick this back on during reassembly?

The leftover adhesive is not strong enough to hold it in place.

Rosalie E. Morgan -

Schritt 11

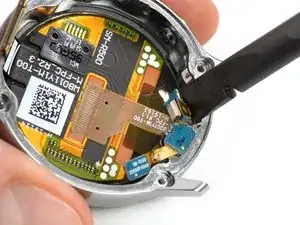

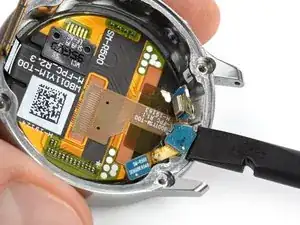

Benutze einen Spudger, um den barometrischen Sensor aus seiner Vertiefung im Rahmen herauszuheben.

Schritt 12

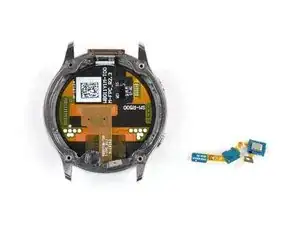

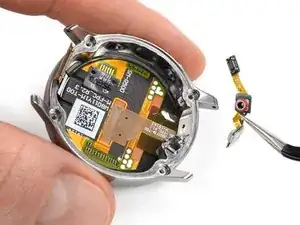

Entferne die Baugruppe aus Mikrofon und barometrischem Sensor vorsichtig vom Rahmen.

Schritt 13

Die Displayeinheit bleibt übrig.
Achte darauf, die neue Displayeinheit genau mit der alten zu vergleichen, für den Fall, dass einzelne Komponenten übertragen werden müssen.

This looks like a great guide but you stopped short of removing the face and reattaching it. Isn't there some adhesive needed?

Susan E Hammer -

It says the guide is for removing and replacing the screen but it stops seemingly one step before

Heather Lee -

Anyone know where I can find the last steps or video covering roving the face and replacing it?

Doug Apr 19,2023

Doug Scott -

Abschluss

Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.
