Samsung Watch Active Display ersetzen

Geschrieben von: Tobias Isakeit
  • Kommentare: 10
Samsung Watch Active Display ersetzen

Schwierigkeitsgrad

Mittel

Schritte

15

Zeitaufwand

35 Minuten - 1 Stunde

Einleitung

Folge dieser Anleitung, um das defekte Display deiner Samsung Galaxy Watch Active zu ersetzen.

"Achtung:" Manche Ersatzdisplays kommen als ganze Einheit mit einem neuen Rahmen. Hier musst du anders vorgehen. Wenn du die ganze Displayeinheit austauschst, folge dieser Anleitung.



Du brauchst Klebestreifen, um dein Gerät wieder zusammenzubauen.

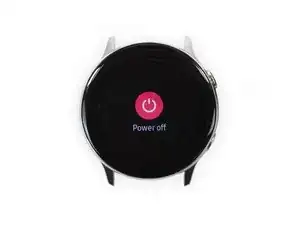

  1. RCApCkRPAgtqkLXV
    RCApCkRPAgtqkLXV
    qb4A4EIFaOI2MqEF

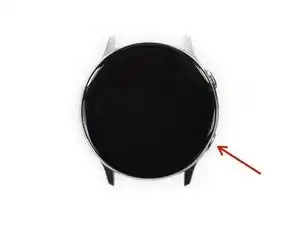

    • Schalte die Galaxy Watch Active aus, indem du den unteren Knopf etwa drei Sekunden lang gedrückt hältst. Du solltest ein kurze Vibration spüren.

    • Wenn das "Power off"-Symbol erscheint, tippe auf die Mitte des Displays, damit sich die Uhr ausschaltet. Du solltest eine lange Vibration als Bestätigung spüren.

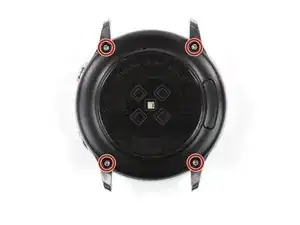

  2. 1Jj2uF5cWgFAtF3r

    • Benutze einen Tri-Point Y00 Schraubendreher, um die vier 4 mm langen Schrauben auf der Rückseite der Uhr zu entfernen.

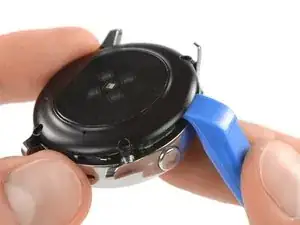

  3. ksCYS2QHyDkHnEjh
    ksCYS2QHyDkHnEjh
    WWqrWonten1M6re6
    ggRiQmOIcuHNliuZ

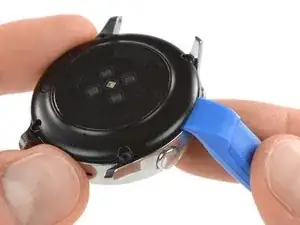

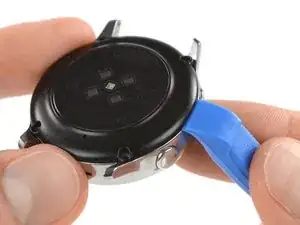

    • Benutze ein Öffnungswerkzeug und setze es bei den Knöpfen zwischen die Rückabdeckung aus Kunststoff und dem Metallgehäuse ein.

    • Drücke die Spitze des Öffnungswerkzeugs in den Spalt, um die Rückabdeckung vom Gehäuse abzulösen.

    • Entferne die Rückabdeckung noch nicht ganz, sie ist noch über ein Kabel mit dem Motherboard verbunden.

    Do i need heat for this? i can't get a pry tool in

    23william90 -

    EDIT: use a Rasor knife in the corner nest to the screw holes and it's a lot easier and less damaging to take off.

    23william90 -

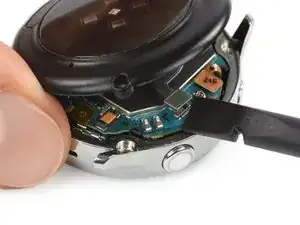

  4. sjEsBcJfgjGXLtui
    sjEsBcJfgjGXLtui
    LMRZBowcgZpA3DqF

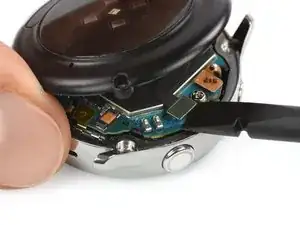

    • Hebe die Rückabdeckung vorsichtig etwa 2 cm an, um an den Stecker der Sensor-Baugruppe bei den zwei Knöpfen heranzukommen.

    • Benutze einen Spudger, um die Sensor-Baugruppe vom Motherboard abzutrennen.

  5. XQ1qXkBInRiA1uVd

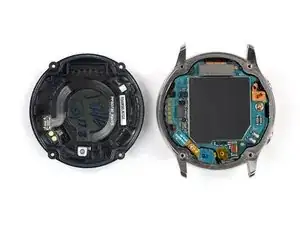

    • Entferne die Rückabdeckung.

  6. ZGVLCTNHPt6hHTDA
    ZGVLCTNHPt6hHTDA
    DFpCr3UJjYPTttg4
    sRvQ4XNolKIAmDIM

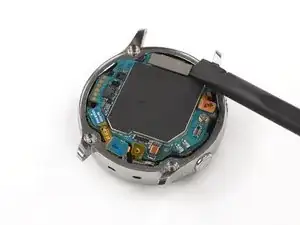

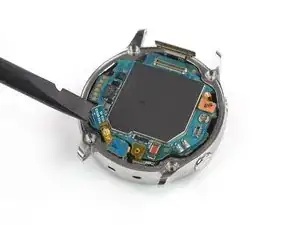

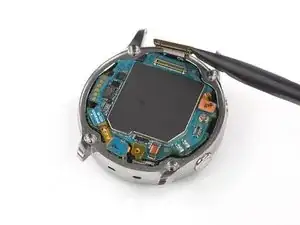

    • Benutze einen Spudger, um die Displayeinheit sowie die Mikrofon- und Drucksensor-Baugruppe abzutrennen.

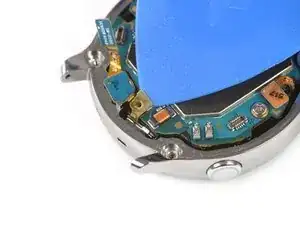

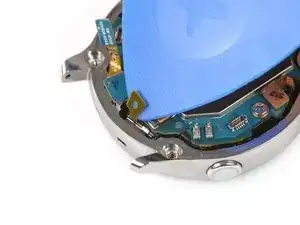

  7. eZTwOTfsR4XhjwXp
    eZTwOTfsR4XhjwXp
    HqBqNdusil4POwvq
    rCRUeQ1GOQSyiSpj

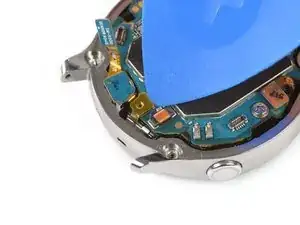

    • Benutze ein Plektrum, um das dünne Klebeband der Mikrofon-Baugruppe abzulösen.

    • Achte beim Zusammenbau darauf, dass dieses Klebeband gut am Motherboard klebt, indem du es mit dem flachen Ende eines Spudgers festdrückst.

    What can I use if the glue no longer holds?

    Dominik Dittrich -

    Just make sure it lays flat and the counterpart on the back cover (the white thing at the bottom in the image of step 5) will press it down and hold it in place.

    Tobias Isakeit -

    What can I use to make it lay flat?

    Every time I press it down it just pops up again.

    Rosalie E. Morgan -

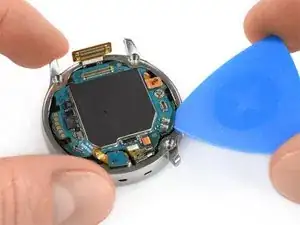

  8. nRHagQSSQCgBxIWD
    nRHagQSSQCgBxIWD
    mDNoIjCfAtLKprdJ

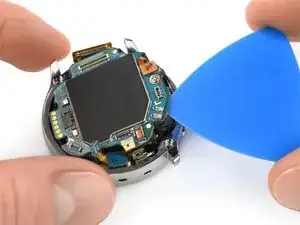

    • Setze ein Plektrum unten rechts zwischen das Motherboard und den Rahmen, um die Kern-Baugruppe hochzuheben.

  9. jwwDYN4Kb2xoEwKO
    jwwDYN4Kb2xoEwKO
    mnPNrRcallwY3oBC
    EQtZ2yrnFhyJ41d5

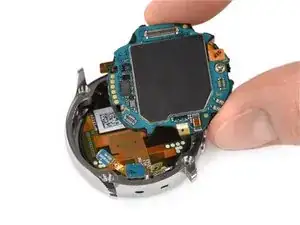

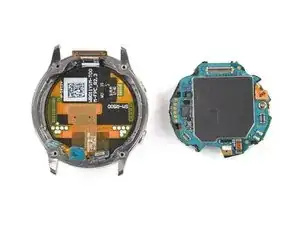

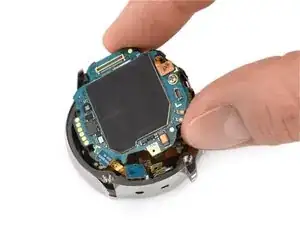

    • Hebe die Kern-Baugruppe heraus und entferne sie.

  10. AmUYSGPOpHXg1r63
    AmUYSGPOpHXg1r63
    dGqpvBTU3tM5LGFO

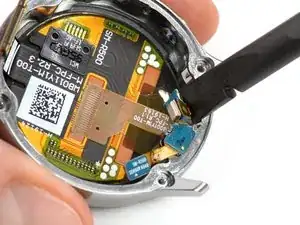

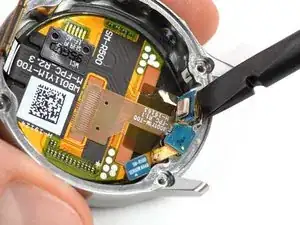

    • Das Mikrofon ist leicht am Rahmen festgeklebt, löse es mithilfe eines Spudgers ab.

    What can I use to stick this back on during reassembly?

    The leftover adhesive is not strong enough to hold it in place.

    Rosalie E. Morgan -

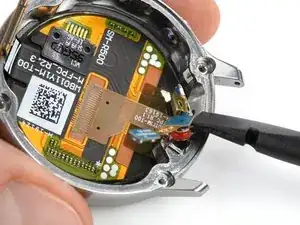

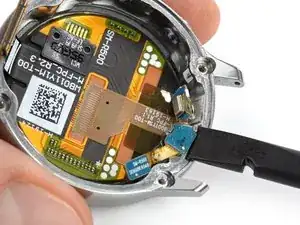

  11. bYqGpY1ajClV2iJ2
    bYqGpY1ajClV2iJ2
    DqKjK5sfv1AtiBCJ

    • Benutze einen Spudger, um den barometrischen Sensor aus seiner Vertiefung im Rahmen herauszuheben.

  12. bQfbpGnxn5TFEady

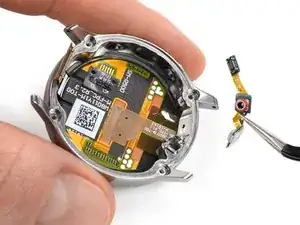

    • Entferne die Baugruppe aus Mikrofon und barometrischem Sensor vorsichtig vom Rahmen.

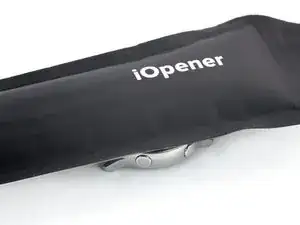

  13. CVHwpOrSHDLxwVlC

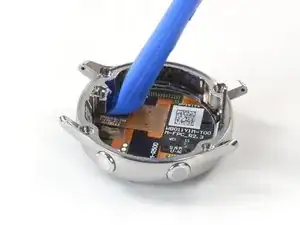

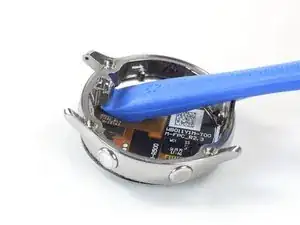

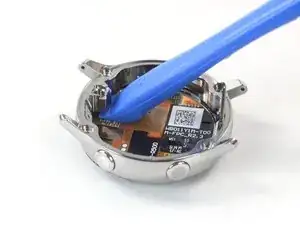

  14. wBsok2YvDe5wTdHm
    wBsok2YvDe5wTdHm
    S5dFfqYsOHOrFYq2
    lJWnJkBrLatiUQwh

    • Setze ein Öffnungswerkzeug an die Stelle unter den Rahmen, wo der Sensor saß.

    • Heble nach oben, um das Display vom Rahmen zu lösen.

    Will this prying action damage a working screen?

    The screen on my watch needs to be glued back down, and this is the closest guide I can find for doing that.

    Rosalie E. Morgan -

    I needed to mark the inside of my watch on either side of the connector to make sure I put the face on with the cable centered properly so that it could reach the connector.

    Rosalie E. Morgan -

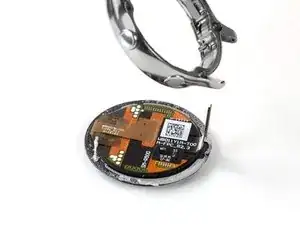

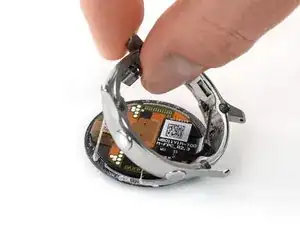

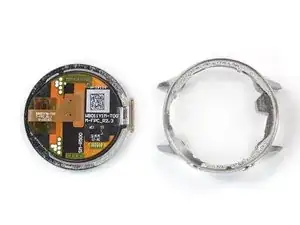

  15. 5UDb2MKqfPXixZ1F
    5UDb2MKqfPXixZ1F
    qwJ3EZoZO3l3pQkN
    ipNZOcTbQNuw3Yao

    • Ziehe den Rahmen vom verbleibenden Kleber ab.

    • Enferne alle Klebstoffreste vom Rahmen mit mindestens 90%igem Isopropylalkohol, bevor du das neue Display installierst.

    Any tips for cleaning the adhesive off the screen if the screen is still good?

    I accidentally scratched the black paint off the inside of the bezel trying to remove all of the adhesive.

    Rosalie E. Morgan -

Abschluss

Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
