Google Pixel 6 Pro Akku Austausch

Geschrieben von: Dominik Schnabelrauch

Kommentare: 24

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

Diese Anleitung wurde von iFixit-Mitarbeiter:innen verfasst und ist keine offizielle Reparaturanleitung von Google. Hier erfährst du mehr über unsere Qualitätsstandards.

Die Anleitung zeigt, wie du einen abgenutzten oder kaputten Akku in deinem Google Pixel 6 Pro ersetzen kannst.

Ist der Akku angeschwollen, ergreife entsprechende Vorsichtsmaßnahmen .

Entlade zu deiner Sicherheit den Akku auf unter 25 %, bevor du dein Gerät zerlegst . Dadurch wird das Risiko eines gefährlichen Brands verringert, falls der Akku während der Reparatur versehentlich beschädigt wird.

Achtung: Das Pixel 6 enthält Laser der Klasse 1. Wenn du es auseinandernimmst, könntest du unsichtbarer Infrarotstrahlung ausgesetzt sein.

Ob dein Gerät nach der Reparatur noch wasserdicht ist, hängt davon ab, wie gut du es beim Zusammenbau versiegelst. Die IP-Zertifizierung wirst du jedoch verlieren.

Du benötigst Ersatzkleber, um die Komponenten beim Zusammenbau des Geräts wieder zu befestigen.

Werkzeuge

Ersatzteile

Schritt 1

Bevor du mit der Reparatur beginnst, entlade den Akku auf unter 25%. Ein geladener Akku kann in Brand geraten oder sogar explodieren, wenn er während der Reparatur versehentlich angestochen wird.
Schalte das Smartphone aus und entferne alle angeschlossenen Kabel.

Schritt 2

Die nächsten drei Schritte zeigen die Benutzung der Anti-Clamp. Wenn du sie nicht verwenden willst, überspringe die nächsten drei Schritte und folge einer anderen Methode.
Genaue Anweisungen, wie die Anti-Clamp benutzt wird, findest du hier.
Wenn das Display zerbrochen ist, dann klebe eine Lage von durchsichtigem Paketband darüber, damit die Saugheber besser haften können.
Drücke den blauen Griff zurück, damit die Arme der Anti-Clamp frei beweglich werden.
Schiebe die Arme über die linke oder rechte Kante des Smartphones.
Bringe die Saugheber direkt an der Unterkante des Smartphones an, einen auf der Vorderseite, den anderen auf der Rückseite.
Drücke die Saugheber zusammen, damit sie sich auf den Oberflächen festsaugen.
Wenn die Saugheber nicht gut haften, dann klebe Paketband über die Oberfläche des Gerätes, damit sie griffiger wird.

Schritt 3

Drücke den blauen Griff nach vorne, um die Arme zuverriegeln.
Drehe den Griff eine volle Umdrehung im Uhrzeigersinn oder bis die Saugheber beginnen sich zu dehnen.
Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.

Schritt 4

Erwärme einen iOpener und führe ihn durch die Arme der Anti-Clamp.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte verwenden. Zuviel Hitze kann aber das Display und/oder den Akku beschädigen, sei also vorsichtig.
Forme den iOpener so um, dass er über der Unterkante des Smartphones liegt.
Warte eine Minute, damit sich der Kleber allmählich ablösen und ein Spalt entstehen kann.
Wenn der Spalt groß genug ist, dann setze ein Plektrum unter den Displayrahmen ein.
Wenn es nicht gelingt, mit der Anti-Clamp einen ausreichenden Spalt zu erzeugen, dann erwärme die Stelle nochmals und drehe den Griff eine halbe Umdrehung im Uhrzeigersinn weiter.
Drehe den Griff jeweils nicht mehr als eine halbe Umdrehung weiter und warte jedes Mal eine Minute lang. Gib der Anti-Clamp Zeit, ihre Arbeit zu erledigen.
Überspringe die nächsten zwei Schritte .

Schritt 5

Erwärme das Display mit einem erwärmten iOpener mindestens 3 Minuten lang, um den Klebstoff darunter zu aufzuweichen.
Du kannst stattdessen auch einen Haartrockner, eine Heißluftpistole oder eine Heizplatte nutzen, achte jedoch darauf, das Gerät nicht zu überhitzen.

Do you think that removing the SIM card, also will be a wise step? I'm pretty sure that heating the SIM card is not a good idea.

Emil Teofanov -

The SIM is probably no more sensitive than the rest of the phone.

ScottMcNay -

What does "be sure to have replacement adhesives for both the rear glass and the screen." I only had one it didn't mention another one?

alberte -

I didn't have the replacement adhesive for rear glass nor the 2 sided tape they talk about when putting it back together. It's Sunday, so I don't expect an answer. I decided to go ahead and work up until that point

StlrFan -

Schritt 6

Sobald sich das Display warm anfühlt, setze den Saugheber an der Unterkante des Displays an.
Wenn dein Display stark gesprungen ist, kannst du es mit durchsichtigem Klebeband abkleben, damit der Saugheber haften bleibt. Alternativ kann anstelle des Saughebers auch ein sehr starkes Klebeband verwendet werden. Wenn alles andere fehlschlägt, kannst du den Saugheber mit Sekundenkleber am Bildschirm befestigen.
Hebe das Display inklusive seines Sicherheitsrahmens mit dem Saugheber an, um einen kleinen Spalt zwischen dem Display und dem restlichen Gerät zu schaffen.
Nimm ein Plektrum und setze es in den Spalt ein.
Stelle sicher, dass du das Plektrum in der richtigen Position einsetzt, um zu verhindern, dass du das Display von seinem Sicherheitsrahmens abtrennst.
Ziehe das Plektrum in die untere linke Ecke des Displays, um den Klebstoff durchzuschneiden.
Lasse das Plektrum stecken, um zu verhindern, dass sich der Kleber wieder verbinden kann.

Schritt 7

Setze ein zweites Plektrum an der unteren Kante ein und schiebe es zur rechten unteren Ecke der Displays, um den Klebstoff durchzutrennen.
Lasse das Plektrum stecken, um zu verhindern, dass sich der Klebstoff wieder verbindet.

Schritt 8

Das Display wird, zusätzlich zum Klebstoff, auch durch kleine Plastikstifte gehalten. Wenn das Plektrum während der Entfernung des Displays stockt, bedeutet dies, dass du dein Werkzeug zu tief unter das Display eingeführt hast. Setze nur die Spitze des Plektrums (~3-4 mm) ein, wenn du den Displaykleber durchtrennst.
Schiebe ein drittes Plektrum unter die untere linke Ecke des Displays ein.
Ziehe nun das Plektrum entlang der linken Kante des Displays, um den Klebstoff zu durchtrennen.
Lass das Plektrum in der oberen linken Ecke stecken, um zu verhindern, dass sich der Klebstoff wieder verbindet.

Schritt 9

Wenn es schwierig wird, den Kleber zu durchtrennen, ist er höchstwahrscheinlich abgekühlt. Benutze deinen iOpener oder eine Heißluftpistole, um den Klebstoff erneut 1-2 Minuten lang zu erhitzen.
Wenn du den Klebstoff nahe der Frontkamera durchtrennst, setze nur die Spitze des Plektrums (~2-3mm) ein, um zu verhindern, dass die Kamera beschädigt oder verschmiert wird.
Setze ein viertes Plektrum an der oberen linken Ecke des Displays ein.
Ziehe das Plektrum entlang der oberen Kante des Displays, um den Klebstoff zu durchtrennen.
Lasse das Plektrum in der oberen rechten Ecke des Bildschirms, um zu verhindern, dass sich der Klebstoff wieder verbindet.

Schritt 10

Setze ein fünftes Plektrum ein und schiebe es an der rechten Seite entlang, um den restlichen Klebstoff zu durchtrennen.
Versuche noch nicht, das Display ganz abzunehmen, es ist noch mit dem restlichen Smartphone verbunden.

Schritt 11

Vermeide es, das Displaykabel während des folgenden Schritts zu sehr zu belasten.
Klappe das Display vorsichtig zur linken Seite des Smartphones, so wie du ein Buch öffnen würdest.

I don't know if it's an earlier or later design, but I am combining 2 phones (1 crushed glass but operational into the casing of one that quit functioning but has good glass) and on both, the ribbon cable for the LCD is a tiny bit too short to fold out flat like this. If you are working on one like mine, extreme care must be taken while holding the LCD up while simultaneously trying to plug the cable back into that very small recessed socket. Almost like you need 3 hands or robot fingers...

Stephen P. Thurman -

I also felt that the cable was too short to fully open like a book, however it is possible that the hinge side of my screen was still pressed in to the adhesive and I did not properly open the screen or I was being overly cautious. Be careful on first approach either way.

Nick Harris -

Schritt 12

Beim Pixel 6 Pro werden Torx Plus Schrauben verwendet, aber ein Standard -Torx-Bit funktioniert. Du musst fest und gleichmäßig nach unten auf die Schraube drücken, damit ihr Kopf nicht beschädigt wird.
Benutze einen Torx T3 Schraubendreher, um die 2 mm lange 3IP Torx Plus Schraube zu entfernen, mit der die Metallhalterung des Displaykabels befestigt ist.
Halte während der gesamten Reparatur die Schrauben gut geordnet und achte darauf, dass jede an ihren ursprünglichen Platz zurück kommt.

I don't know if it's an earlier or later design, but I am combining 2 phones (1 crushed glass but operational into the casing of one that quit functioning but has good glass), and on both, the metal holder plate shown here is simply spring connected and that 2mm screw is instead slightly off to the side as part of the aluminum bracket's screws.

Stephen P. Thurman -

Schritt 13

Benutze eine Pinzette, um die Metallhalterung zu entfernen, die sich über dem Displaykabelstecker befindet.
Bewahre dieses Bauteil gut auf, du benötigst es beim Zusammenbau.

Schritt 14

Benutze einen Spudger, um das Flexkabel des Displays abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.

Reconnecting the display port cable was the longest part of my first repair. It helped when I carefully folded the ribbon connector at each end to get the most length out of it and bent it into the proper shape to hover just right over the small port. I lightly bent the cable back at the base and at the connector end.

This connector feels delicate, so it definitely made me take my time and be cautious. The snap is unmistakable, but be careful afterward as you're on a short leash again. I folded the new screen closed like a book and snapped it into place easily.

Nick Harris -

Schritt 15

Entferne das Display.
Reinige beim Zusammenbau die notwendigen Stellen mit hochprozentigem Isopropylalkohol (mindestens 90%ig) und bringe dort neue Klebestreifen an. Stelle sicher, dass alle Schutzfolien vom Ersatzdisplay und von der Selfie-Kamera-Aussparung entfernt sind.
Wenn du beim Zusammenbau fertig zugeschnittene Klebestreifen benutzt, folge dieser Anleitung.
Wenn du beim Zusammenbau eine vorgestanzte Klebefolie benutzt, folge dieser Anleitung.
Wenn das Kabel deines Ersatzdisplays mit Klebeband befestigt ist, musst du das Klebeband vor dem Einbau entfernen.
Beachte, dass du alle Schutzfolien von deinem Ersatzdisplay und der Selfie-Kamera-Aussparung entfernst.
Beim ersten Bootvorgang nach der Reparatur wird das Display eine Kalibriersequenz durchlaufen. Berühre es dabei nicht, es könnte sonst falsch kalibriert werden, was zu Problemen mit dem Touchscreen führen kann.
Wenn du einen neuen Fingerabdruckleser eingebaut hast, musst du ihn danach neu kalibrieren, damit er richtig funktioniert.

Before reassembly, clean around the edge of where the screen was, to remove any debris that may have been captured.

ScottMcNay -

After reassembly, the fingerprint sensor appears to be a common issue with new screens:

* Go to https://pixelrepair.withgoogle.com/udfps on a computer.

* If using Windows, click the help link to install the USB software. After installing, restart the computer and return to https://pixelrepair.withgoogle.com/udfps.

* Follow the steps given to install the fingerprint calibration software.

* Restart the phone.

ScottMcNay - 02/01/23

"Be sure to remove all adhesive liners from your replacement screen. Check the selfie camera recess and make sure you've removed the liner there."

A photo with blue highlight square would've been helpful here...also it's very easy to miss this instruction as you'd be on the adhesive page...

alberte -

I did take the selfie camera liner this is a bad problem

Austin Curtis -

All went well except for the adhesive. It was simply too small so when Iaid it down it was fine on one side as well as the top and bottom, but the other side required me to pull it over. As it is quite sticky, it bunched up. I cut out part of it and used my own double-sided tape to secure part of it. Otherwise, it was great. Thanks to those who made special note of the cover on the selfie camera window, and the procedure to set up the new fingerprint scanner.

Arnold Bosman -

They do not highlight the part that needs to be removed from the new screen, this should be added as the part looks and feels like it is a part of the new screen and removing it could break the new screen. So make sure you remove the selfie screen camera cover even if it looks and feels like there is not one there, it's there.

Nick Harris -

I ordered Google Pixel 6 pro- fix kit in IFIXIT. I followed the steps mentioned in the repair guide. During repair the finger print symbol is blinking in the screen. I thought it would get set when i do re calibration as mentioned in repair guide but it did not worked. It displays " Can´t use finger print sensor Visit a repair provider or g.co/pixel/fingerprintunlock". Does anyone have same problem??

Surendra Reddy Velagala -

Schritt 16

Lege einen erwärmten iOpener mindestens zwei Minuten lang auf das Rückseitenglas, um den Kleber der Graphitschicht auf dem Akku aufzuweichen. Du kannst auch ein Heißluftgebläse benutzen.
Erwärme den Akku nicht direkt. Er ist hitzeempfindlich und kann leicht in Brand geraten.

This seems contradictory: the step basically says to heat the graphite film through the battery (from below) instead of heating the graphite film itself, and then says "don't heat the battery directly". Sounds like a thermometer test is needed.

ScottMcNay -

Schritt 17

Achte darauf, dass du den Akku mit deinem Werkzeug nicht verformst oder anstichst. Ein verformter oder beschädigter Akku kann gefährliche Chemikalien verlieren oder in Brand geraten.
Löse die schwarze Graphitschicht vorsichtig mit einer stumpfen Pinzette oder dem Fingernagel von der Unterkante des Akkus und der Abschirmung der Hauptplatine ab.
Entferne die Graphitschicht.

The film delaminates easily, so be careful.

If you are using an iFixit replacement battery, it comes with replacement graphite film for the bottom and left.

ScottMcNay -

so do you need this film?? if it is damaged, can you use some sort of tape, or does it have to be this graphite film?

Michael Carton - 13/02/23

Schritt 18

Wenn du nur den Akku austauschen willst, genügt es, den unteren Teil der Graphitschicht vom Akku abzulösen. Wenn du die Rückkamera ausbauen willst, musst du sie komplett entfernen. Wenn du aber nur den Ohrhörer-Lautsprecher oder die Frontkamera ausbauen willst, kannst du sie einfach kleben lassen.
Löse die schwarze Graphitschicht vorsichtig mit einer stumpfen Pinzette oder dem Fingernagel von der rechten oberen Ecke des Akkus ab.
Klappe die Graphitschicht in Richtung der Selfie-Kamera, um Zugang zum Akku zu erhalten.

Schritt 19

Wenn sich die Graphitschicht nicht leicht ablösen lässt, ist sie wahrscheinlich zu stark abgekühlt. Erwärme die Rückglasabdeckung nochmals 1 - 2 Minuten lang mit dem iOpener oder dem Heißluftgebläse.
Löse die schwarze Graphitschicht vorsichtig mit einer stumpfen Pinzette oder dem Fingernagel von der linken Kante des Akkus und der Abschirmung der Hauptplatine ab.

Schritt 20

Entferne die beiden 5,1 mm langen Torx T3 Schrauben, mit denen die Metallhalterung der Ladebuchse befestigt ist.

Use the Torx T3...

(slight reminder that it's the same bit as used already)

ScottMcNay - 01/01/23

Schritt 21

Entferne die Halterung der Ladebuchse mit einer Pinzette.
Bewahre dieses Bauteil gut auf, du benötigst es beim Zusammenbau.

Schritt 22

Entferne die fünf 5,1 mm langen Torx T3 Schrauben, mit denen die Halterung der Hauptplatine befestigt ist.

Use the Torx T3...

(slight reminder that it's the same bit as used already)

ScottMcNay -

Schritt 23

Entferne die Abdeckung der Hauptplatine vorsichtig mit einer Pinzette oder deinen Fingern.

Schritt 24

Heble den Akkustecker senkrecht mit dem Spudger aus seinem Anschluss nach oben und trenne das Akkukabel ab.

On some models, there is another cable, which crosses the battery (which accounts for the odd diagonal shape of the upper-left graphite film), which also needs to be removed.

ScottMcNay -

Schritt 25

Der Akku ist nur im oberen und unteren Bereich verklebt, nicht in der Mitte. Der durchsichtige Plastikstreifen um die Mitte des Akkus ist während des Ausbaus des Akkus nicht besonders nützlich. Du kannst ihn auch gerne entfernen, damit es leichter geht, wenn die Klebeverbindung unter dem Akku gelöst ist.
Kippe das Smartphone etwa in einem Winkel von 45°.
Das sorgt dafür, dass der Isopropylalkohol im nächsten Schritt gleichmäßig verläuft. Du kannst das Handy mit einer Hand halten und mit der anderen Hand den Alkohol einbringen, oder den Saugheber am Rückseitenglas befestigen und als Standfuß benutzen.

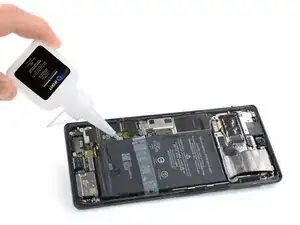

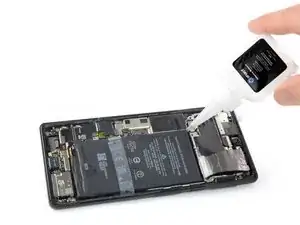

Tröpfle etwas hochkonzentrierten Isopropylalkohol (mindestens 90%ig) in den Spalt zwischen Hauptplatine und der oberen und der linken Ecke des Akkus.

Schritt 26

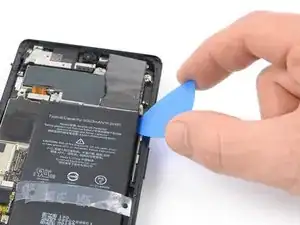

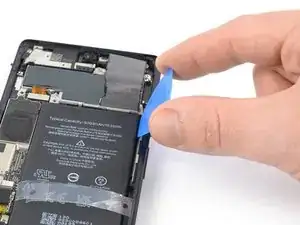

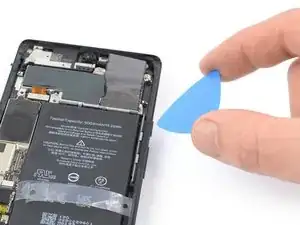

Setze ein Plektrum in den Spalt zwischen der oberen rechten Ecke des Akkus und der Mittelrahmen ein.

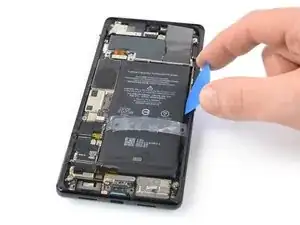

Kippe das Plektrum zum Abhebeln des Akkus nach unten. Vergrößere den Spalt zwischen Akku und Mittelrahmen so weit , dass du eine Plastikkarte einsetzen kannst.

Schritt 27

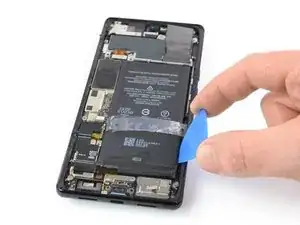

Arbeite dich mit dem Plektrum an der rechten Kante des Akkus nach unten und vergrößerte den Spalt so weit, dass du eine Plastikkarte einsetzen kannst.

Typo: "Work you".

ScottMcNay -

Schritt 28

Wenn es dir nicht gelingt, den Akku alleine mit Hilfe von Isopropylalkohol abzulösen, kannst du ihn noch zusätzlich erwärmen. Bereite in diesem Fall einen iOpener vor und lege ihn mindestens zwei Minuten lang auf das Rückseitenglas, um den Kleber unter dem Akku aufzuweichen.

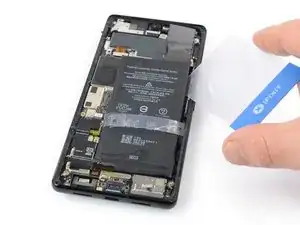

Setze eine Plastikkarte unter die rechten Kante des Akkus ein.

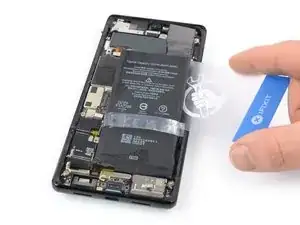

Schiebe die Karte unter der rechten Kante des Akkus entlang und löse ihn vom Mittelrahmen ab.

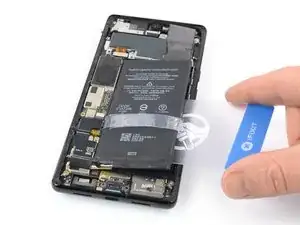

Heble den Akku mit der Plastikkarte hoch.

Schritt 29

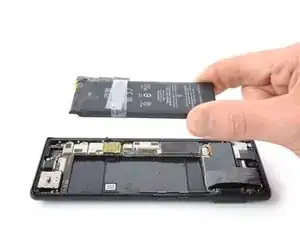

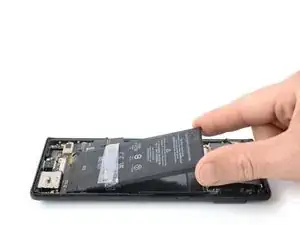

Löse den Akku vom restlichen Kleber ab
Entferne den Akku.
Baue einen verformten oder beschädigten Akku nicht wieder ein, das ist ein Sicherheitsrisiko.
Befestige den neuen Akku mit vorgestanzten Klebestreifen oder doppelseitigem Klebeband. Damit er gut sitzt, befestige das Klebeband zunächst an den ursprünglichen Stellen im Handy, nicht direkt am Akku. Drücke dann den Akku gut fest.
Verbinde den Akku während des Zusammenbaus zeitweise mit der Hauptplatine, damit er richtig platziert wird. Trenne den Akku anschließend wieder ab.

Abschluss

Wenn möglich, schalte dein Gerät ein und teste die Reparatur, bevor du neuen Klebstoff aufträgst und das Gerät wieder verschließt.

Vergleiche dein neues Ersatzteil mit dem Originalteil. Möglicherweise musst du vor dem Einbau die verbleibenden Komponenten übertragen oder die Klebestreifen vom neuen Teil entfernen.

Befolge diese Anweisungen in umgekehrter Reihenfolge, um dein Gerät wieder zusammenzubauen.

Um eine optimale Leistung zu erzielen, solltest du den neu installierten Akku kalibrieren, nachdem du diese Reparatur beendet hast .

Bring deinen Elektroschrott bitte zu einer fachgerechten Entsorgungsstelle.

Die Reparatur hat nicht wie geplant geklappt? Versuche es mit grundsätzlichen Lösungen oder frage in unserem Forum um Hilfe.
