Trackpad (grundständig)

Geschrieben von: Carsten Frauenheim
  • Kommentare: 0
Trackpad (grundständig)

Schwierigkeitsgrad

Mittel

Schritte

7

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Grundständige Anleitung: Ausbau des Trackpads, kein Hinweis auf den Zusammenbau

  1. BwbXUj2J2MvPMaVo
    BwbXUj2J2MvPMaVo
    2CyESFBgMT1nGK6q

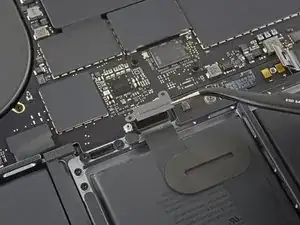

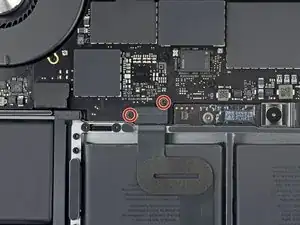

    • Entferne die beiden 1,8 mm Torx T3 Schrauben, mit denen die Abdeckung der Stecker vom Trackpad- und Tastaturkabel befestigt ist.

    • Entferne die Abdeckung.

  2. VeGspPwWBagaX2Gc
    VeGspPwWBagaX2Gc
    dfJtE1xBVXXsQ3A1

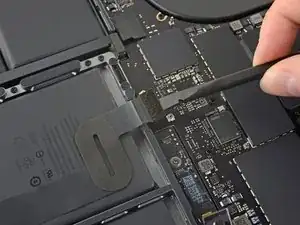

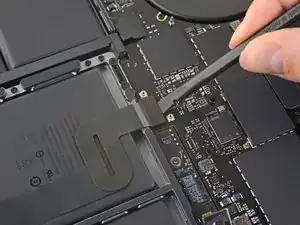

    • Heble den Trackpadkabelstecker mit dem Spudger senkrecht hoch und trenne ihn vom Logic Board ab.

  3. OjwDhDDfQOYGHau1

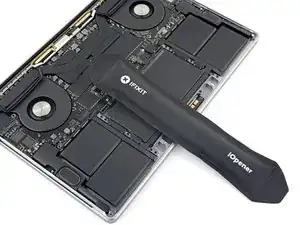

    • Erwärme das Flachbandkabel zum Trackpad ein wenig, so dass die Klebeverbindung zum Akku aufgeweicht wird.

    • Du kannst auch ein Heißluftgebläse, einen Haartrockner oder einen iOpener verwenden, sei aber vorsichtig und überhitze den Akku nicht. Das Kabel sollte zwar warm werden, aber nicht so heiß, dass du es nicht mehr anfassen kannst.

  4. LqwiIe4yU6aXjmd1
    LqwiIe4yU6aXjmd1
    UpEsvFLanyqLUHHl
    GDwb1XTCMheoth3H

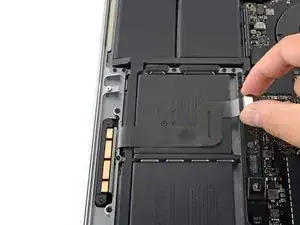

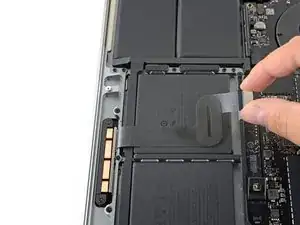

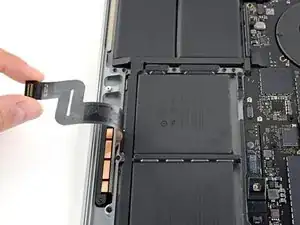

    • Löse das Trackpadkabel behutsam vom Akku ab und biege es aus dem Weg.

    • Knicke oder zerreiße das Kabel nicht. Wenn es sich nur schwer ablösen lässt, erzwinge es nicht, sondern erwärme nochmals und versuche es erneut.

  5. 2OZona3EvVOL6gIk
    2OZona3EvVOL6gIk
    5g2sflTxwlOkfWpS

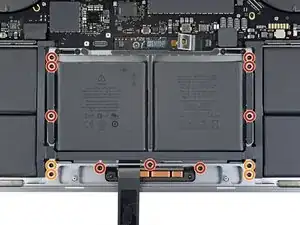

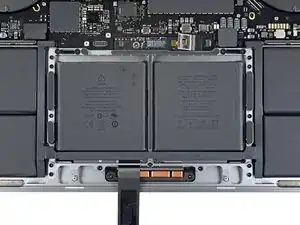

    • Entferne die dreizehn Torx T5 Schrauben, mit denen die Trackpad-Einheit befestigt ist:

    • Neun 5,8 mm Schrauben

    • Vier 4,9 mm Schrauben

    • Diese Schrauben ähneln sich sehr. Achte darauf, sie nicht zu vermischen.

    • Mit der Zeit können diese Schrauben locker werden. Du kannst sie mit etwas blauem Gewindekleber davor schützen.

    • Setze die Schrauben lose ein und kontrolliere die Ausrichtung des Trackpads, bevor du sie festziehst.

  6. RYTDAHBcLbuBQDMF
    RYTDAHBcLbuBQDMF
    cGAHDPKboTZwC3LA
    5ZIunFNXcPP22S6p

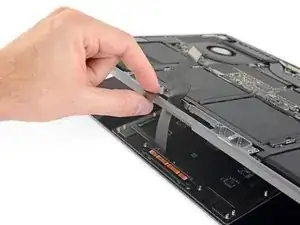

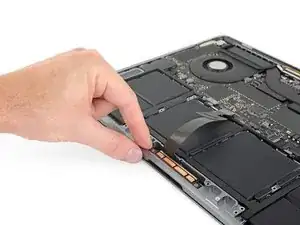

    • Klappe das Display ein wenig auf, aber lasse das MacBook immer noch umgekehrt liegen. Die Trackpad-Einheit sollte sich lösen und flach auf dem Display aufliegen.

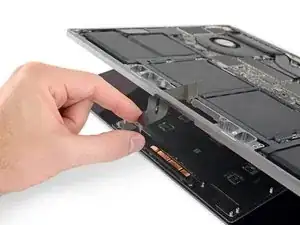

    • Ziehe das Flachbandkabel des Trackpads vorsichtig durch seinen Schlitz im Rahmen.

  7. xqnWOOxH11doAZlJ
    xqnWOOxH11doAZlJ
    qWx6BEPAPWZHoQmv
    2xEK6DENUZ6TCrBm

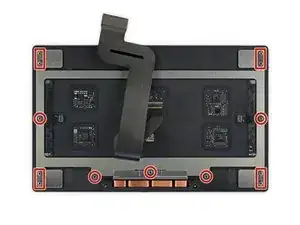

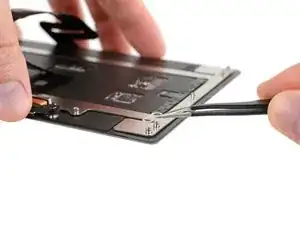

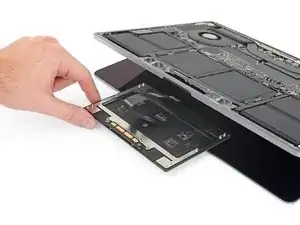

    • Achte beim Entfernen der Trackpad-Einheit darauf, nicht die neun kleinen Metall-Unterlegscheiben auf den Schraubpfosten zu verlieren. (Sie können leicht abfallen und verloren gehen.)

    • Entferne die Trackpadeinheit.

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil, eventuell musst du Komponenten übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge diesen Schritten in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? In unserem Forum findest du Hilfe bei der Fehlersuche.
