Einleitung
Waage öffnen, reinigen, Schalter prüfen und reparieren
Werkzeuge
-
-

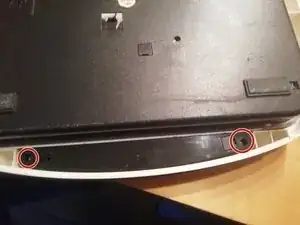

Die beiden Kreuzschlitz-Schrauben (rot) unter dem Displaybereich lösen.
-

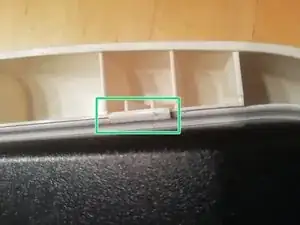

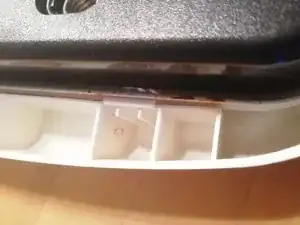

Die vier Clips (grün) an den Seiten lösen (mit einem Schlitzschraubendreher zur Seite drücken)
-

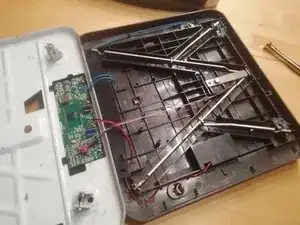

Dann den Deckel mit den Kontakten zur Messung des Körperfetts abheben
-
-
-
Wenn es nur um die Kick-Tasten geht ist dieser Schritt nicht erforderlich.
-

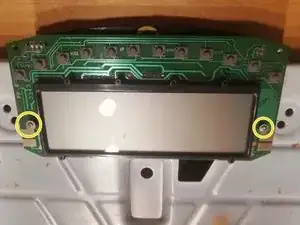

Zwei Schrauben die die Platine halten lösen (gelb). Die Platine kann nun abgehoben werden.
-

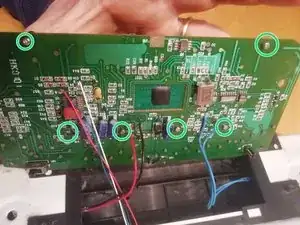

6 Schrauben (grün) die das Display halten, lösen und Display einfach abheben.
-
Kontakte können nun gereinigt werden
-
An dem blauen Kabel befindet sich der Kick-Schalter, der das Display einschaltet
-
-
-

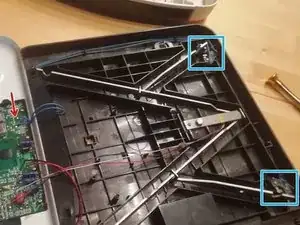

Die beiden mit dem blauen Kabel angeschlossenen Kickschalter (blaue Kästen) prüfen, z.B. in dem der Anschluss auf der Platine (roter Pfeil) einfach mal kurzgeschlossen wird (bei angeschlossener Batterie). Wenn das Display dann etwas anzeigt, ist das Problem gefunden.
-

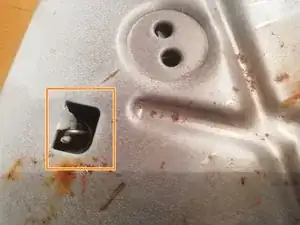

Bei mir habe ich die beiden Kontaktfahnen ein wenig zurecht gebogen (dabei ist eine abgebrochen - die andere scheint aber ausreichend zu sein)
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
