Siemens EQ Series Brühventil revidieren

Geschrieben von: VauWeh
  • Kommentare: 0
Siemens EQ Series Brühventil revidieren

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

Keine Schätzung

Einleitung

Das Brühventil regelt den Wasserfluss. Wenn es z.B. durch Kalk verstopft ist, fließt das Frischwasser nicht mehr richtig. Das Ventil kann geöffnet und entkalkt werden.

  1. rTiAgExdCITpEPqL

    • Niemals vergessen: Ziehe den Netzstecker!

    • Entferne alle Anbauteile wie Wassertank, Tresterschublade, Brühgruppe.

    • Entferne den Kaffeebehälterdeckel und entnimm alle Kaffeebohnen.

  2. kvdyrFaUlPCiku1K

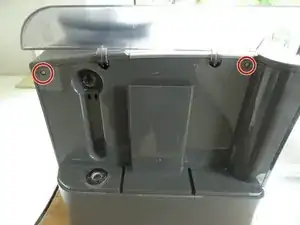

    • Drehe die beiden Torx T10 Schrauben oben am rechten Seitenteil heraus.

    • Bei manchen Modellen gibt es diese Schrauben nicht. Dann wird das Seitenteile nur von Rasten festgehalten, die teilweise sehr stark klemmen. Eventuell musst du das Rückteil vorher ablösen.

  3. E2prPbRVAL3sMuCa
    E2prPbRVAL3sMuCa
    WIrZpqPeOuhaTTMp
    vjXOVUXxYSsGN55p

    • Lege die Maschine auf die Seite, so dass die Wassertankseite oben liegt.

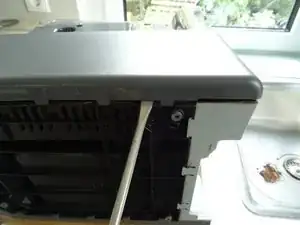

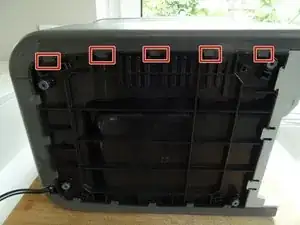

    • Das Seitenteil wird im Wesentlichen von fünf starken Rasten am Boden gehalten. Heble die Rasten mit einem kräftigen Hebelwerkzeug auf. Das geht ziemlich schwer und du brauchst recht viel Kraft.

    • Wenn die Rasten lose sind, kannst du das Seitenteil unten wegziehen. Aber es klemmt noch stark an anderen Stellen.

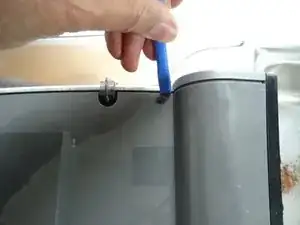

    • Heble mit einem Plastikwerkzeug die obere Abdeckung einige Millimeter nach oben und löse das Seitenteil nach oben ab. Meistens klemmt es noch, insbesondere an der vorderen Kante, du musst kräftig ziehen.

  4. Ao1HsAFwcf2MqGHE

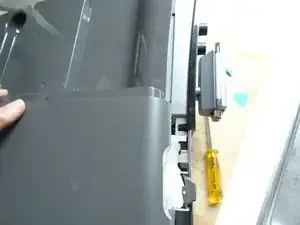

    • Eventuell musst du an der Vorderkante mit einem Plastikwerkzeug hebeln.

    • Hebe das Seitenteil weg, aber entferne es noch nicht ganz. Es ist noch mit einem Silkonschlauch angeschlossen.

    • Oben am Seitenteil liegt der Wassertankdeckel auf. Hebe ihn aus den Scharnieren nach oben heraus.

  5. q5iI6xWGDQE4cSFx

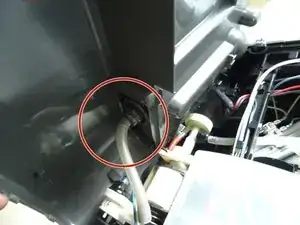

    • Ziehe den Silikonschlauch, der zum Wasseranschluss des Tanks führt, innen ab.

  6. TVnGTAc54nYcaS5I
    TVnGTAc54nYcaS5I
    4y5wjRtXJGRKMkKq

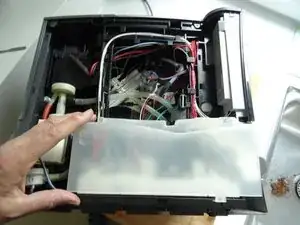

    • Entferne die Abdeckung über der Elektronik.

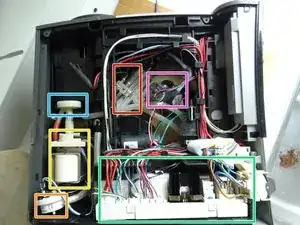

    • Im zweiten Bild sind die wichtigsten Bauteile zu sehen:

    • Erhitzer

    • Keramikventil/Brühventil (je nach Modell)

    • Elektronik

    • Pumpe

    • Dämpfer

    • Flowmeter

  7. QRvUqWQCppKSfbVF

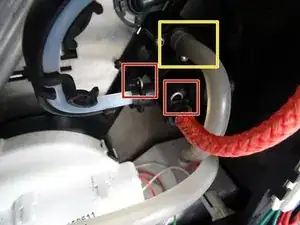

    QRvUqWQCppKSfbVF

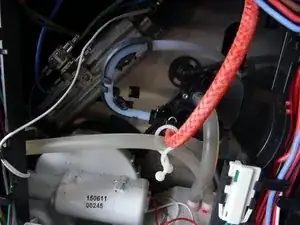

    ehVNsPdvkFpvJ6IM

    • Ziehe die beiden Klammern an den Druckschläuchen heraus. Ziehe die Druckschläuche ab.

    • Ziehe den Silikonschlauch ab.

  8. ZOlOw3ior3ocO2ZZ

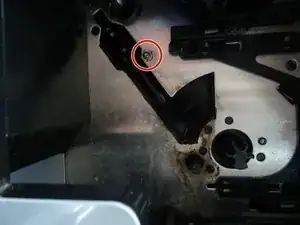

    ZOlOw3ior3ocO2ZZ

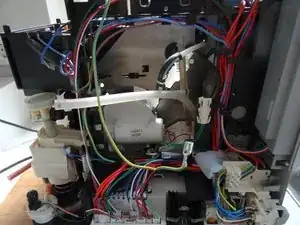

    j4x11PEM12ufVU3L

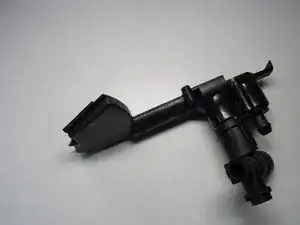

    rFWYMmvoiy4S12Ws

    • Drehe die Maschine herum, so dass die Seite mit der Brühgruppe zu dir zeigt.

    • Das Brühventil ist mit einer Torx T10 Schraube befestigt. Drehe sie heraus. Achte auf die Unterlegscheibe.

    • Drehe die Maschine wieder um um hole vorsichtig das Brühventil heraus.

    • Nun kannst du das Ventil öffnen oder komplett austauschen.

  9. ig3s3EUk4eMJeIcx

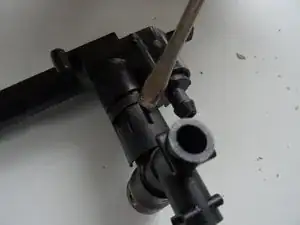

    ig3s3EUk4eMJeIcx

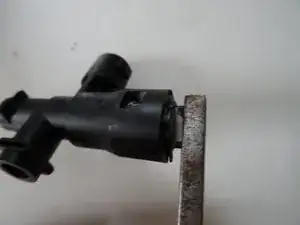

    G3yRIhQyyhgPbP5v

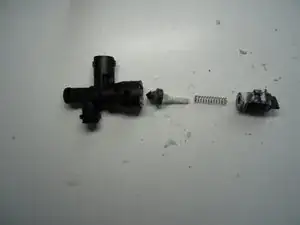

    A5qq3fZUD4uA6XMf

    • Hebele die Raste am Ventilkörper etwas nach oben und ziehe den Ventilkörper heraus.

    • Drehe den Deckel am Ventilkörper etwas zur Seite und hole ihn heraus.

    • Ventilstempel und Feder sind sichtbar, hier waren sie völlig verkalkt.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
