Samsung Galaxy S21 Hauptplatine tauschen

Erwärme einen iOpener und lege ihn zwei Minuten lang zum Aufweichen des Klebers auf die Unterkante der Rückabdeckung.

Befestige einen Saugnapf an der Rückseite des Smartphones, möglichst nahe an der Mitte der unteren Kante.

Ziehe fest und gleichmässig am Saugnapf, um eine Lücke zwischen der Abdeckung und dem Rahmen zu schaffen.

Führe ein Opening Pick in die Lücke ein.

Schiebe das Plektrum an der Unterkante hin und her, um den Kleber zu durchtrennen.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückseite.

Bringe einen Saugheber an der Rückseite des Handys an. Der Saugheber sollte sich so nah wie möglich mittig an der linken Kante befinden.

Ziehe den Saugheber kräftig und gleichmäßig nach oben, um eine Lücke zwischen der Rückabdeckung und dem Rahmen zu schaffen.

Setze ein Plektrum in die Lücke ein.

Schiebe das Plektrum entlang der linken Kante in Richtung der unteren linken Ecke, um den Kleber zu durchtrennen.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante der Rückseite.

Bringe einen Saugheber an der Rückseite des Telefons an. Der Saugnapf sollte sich so nah wie möglich mittig an der rechten Kante befinden.

Ziehe den Saugnapf kräftig und gleichmäßig nach oben, um eine Lücke zwischen der Rückabdeckung und dem Rahmen zu schaffen.

Setze ein Plektrum in die Lücke ein.

Schiebe ein Plektrum an der rechten Seite der Rückabdeckung zum Auftrennen des Klebers vor und zurück.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Rolle das Plektrum an der rechten Kante um die obere rechte Ecke des Smartphones herum.

Schiebe das Plektrum ganz oben so nahe wie möglich an die Kameraeinfassung heran.

Wiederhole das mit dem Plektrum an der linken Seite.

Lege einen erwärmten iOpener zwei Minuten lang auf die Kameraeinfassung.

Drehe die Rückabdeckung gegen den Uhrzeigersinn, bis ein Spalt zwischen der Kameraeinfassung und dem Rahmen entstanden ist.

Setze ein Plektrum in den Spalt ein.

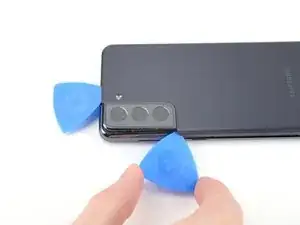

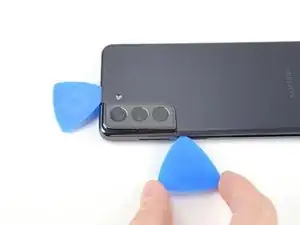

Schiebe beide Plektren behutsam zur Kameraeinfassung hin, bis sie sich an den Ecken der Rückabdeckung gleich bei der Kameraeinfassung befinden.

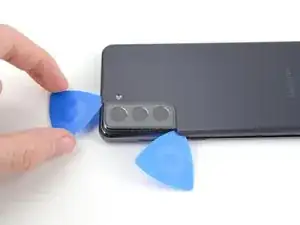

Bewege die Plektren an der Verbindung zwischen der Rückabdeckung und der Kameraeinfassung vor und zurück, bis ein Spalt zwischen der Kameraeinfassung und dem Rahmen entstanden ist.

Setze ein Plektrum zwischen die Kameraeinfassung und den Rahmen und trenne den Kleber auf.

Rechts von der Kamera befindet sich eine weitere Klebestelle, die aufgetrennt werden muss.

Kippe das Plektrum nach unten, um Schäden zu vermeiden.

Setze die Spitze des Plektrums am Rand gleich beim Blitz ein.

Schiebe das Plektrum langsam ein, damit keine Schäden an der Platte um den Blitz entstehen.

Trenne die Klebeverbindung rechts von der Kamera auf.

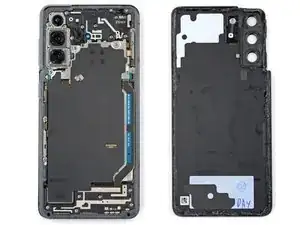

Entferne die Rückabdeckung.

Jetzt ist eine gute Gelegenheit um das Smartphone einzuschalten und alle Funktionen zu testen. Schalte das Telefon wieder ganz aus, bevor du weiterarbeitest.

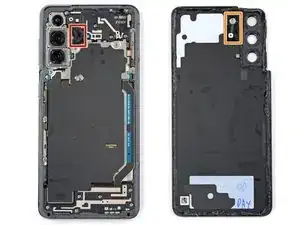

Entferne Ansammlungen von Kleber mit einer Pinzette oder deinen Fingern. Wische Klebstoffreste mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) weg.

Wenn du vorgestanzte Klebestreifen für Samsung verwendest, dann benutze diese Anleitung.

Wenn du doppelseitiges Klebeband verwendest, dann benutze diese Anleitung.

Entferne die fünf 4 mm Kreuzschlitzschrauben, mit denen die Hauptplatine am Rahmen befestigt ist.

Ziehe die Halterung der Hauptplatine vorsichtig mit einer Pinzette hoch und löse ihre Rasten vom Rahmen ab.

Halte die Halterung der Hauptplatine mit dem Finger oder einer Pinzette aus dem Weg und heble gleichzeitig den Druckstecker des Akkus mit einem Spudger nach oben.

Halte die Halterung der Hauptplatine weiterhin mit dem Finger oder einer Pinzette aus dem Weg und heble gleichzeitig den Druckstecker der Spule zum drahtlosen Laden mit einem Spudger nach oben.

Ziehe die Spule zum drahtlosen Laden vorsichtig mit den Fingern vom Smartphone ab.

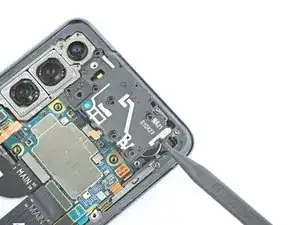

Heble den Druckstecker am Kabel zum Ohrhörer-Lautsprecher mit der Spudgerspitze hoch und trenne ihn ab.

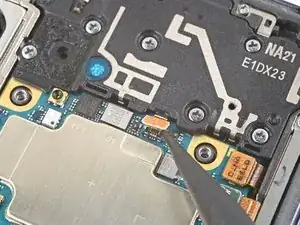

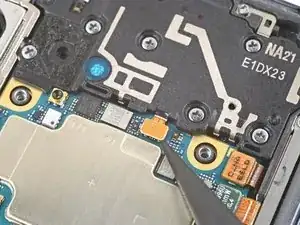

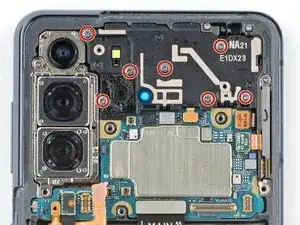

Entferne die sieben 4 mm Kreuzschlitzschrauben, mit denen der Ohrhörer-Lautsprecher an der Hauptplatine befestigt ist.

Setze einen Spudger mit der Spitze in den ganz rechts liegenden Spalt zwischen Ohrhörer-Lautsprecher und Smartphone ein.

Heble die Rasten, mit denen der Ohrhörer-Lautsprecher befestigt ist, mit dem Spudger hoch und löse sie ab.

Entferne den Ohrhörer-Lautsprecher mit einer Pinzette oder deinen Fingern.

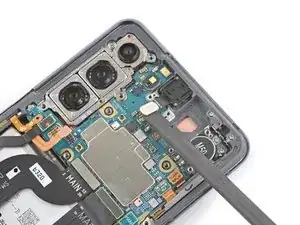

Heble den Druckstecker der Frontkamera mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

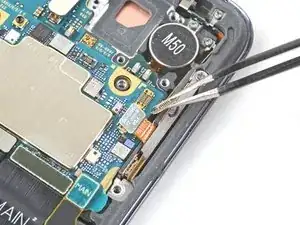

Heble den orangenen Druckstecker neben dem Druckstecker der 5G Antenne mit dem Spudger hoch und trenne ihn ab.

Wiederhole das gleiche für den grünen Druckstecker der 5G Antenne.

Heble den Druckstecker der 5G Antenne mit dem Spudger hoch und trenne ihn ab.

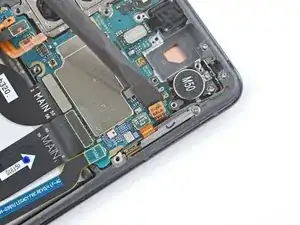

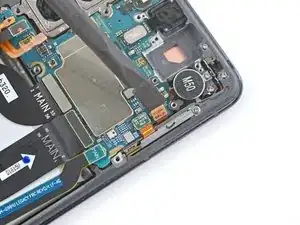

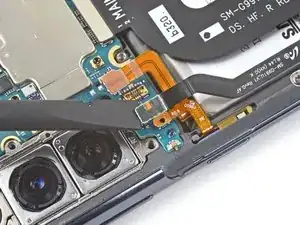

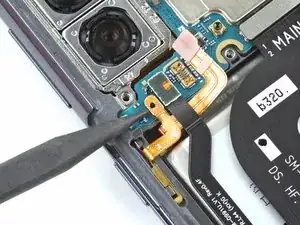

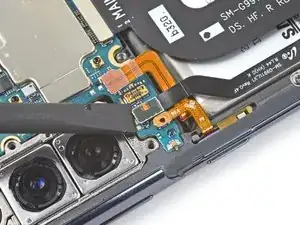

Heble den Druckstecker der Einschalttaste mit dem spitzen Ende des Spudgers hoch und trenne ihn ab.

Heble den Druckstecker am Displaykabel mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

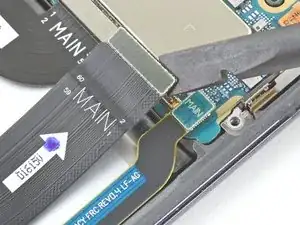

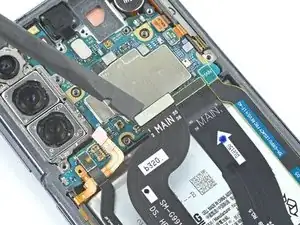

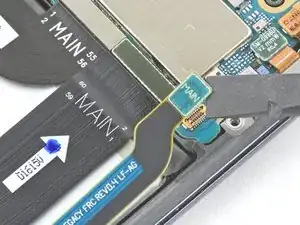

Heble den Druckstecker am sekundären Verbindungskabel mit dem Spudger hoch und trenne ihn ab.

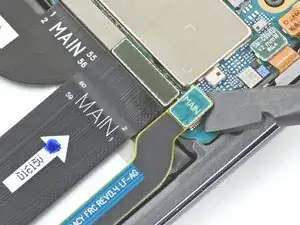

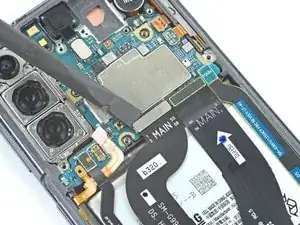

Wiederhole das gleiche für das Haupt-Verbindungskabel.

Biege das Kabel zur Einschalttaste mit dem Spudger oder den Fingern vom Smartphone weg.

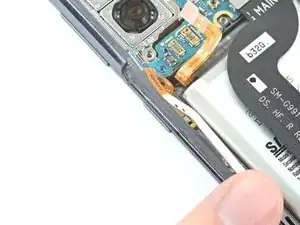

Wiederhole das gleiche für das 5G Antennenkabel an der linken Seite.

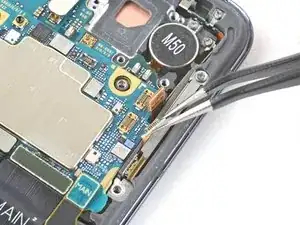

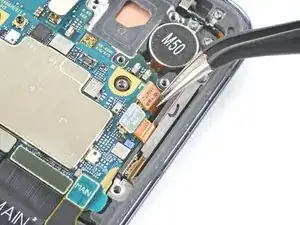

Biege das orangene 5G-Antennenkabel mit einer Pinzette oder den Fingern vom Smartphone weg.

Wiederhole für das grüne 5G Antennenkabel.

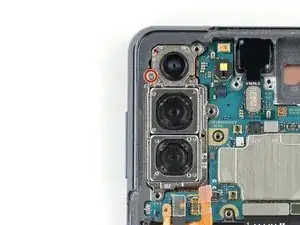

Entferne die einzelne 4 mm Kreuzschlitzschrauben, mit der die Hauptplatine/Kamerahalterung am Rahmen befestigt ist.

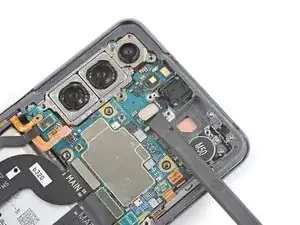

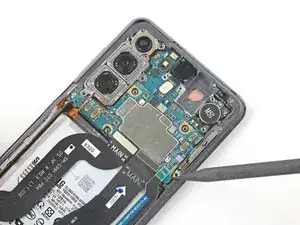

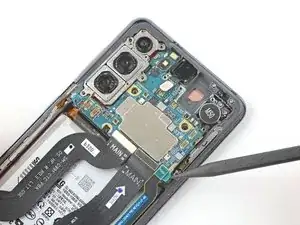

Setze einen Spudger zwischen der unteren rechten Kante der Hauptplatinen-Baugruppe und dem Rahmen ein.

Heble mit dem Spudger nach oben, bis sich die Rasten lösen, mit denen die Hauptplatinen-Baugruppe befestigt ist.

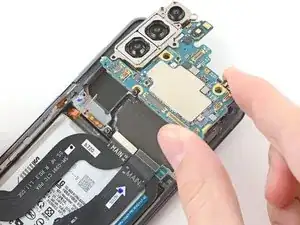

Entferne die Hauptplatinen-Baugruppe mit den Fingern.

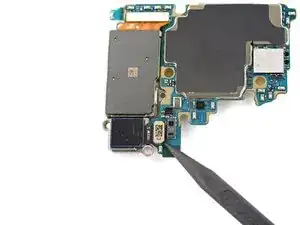

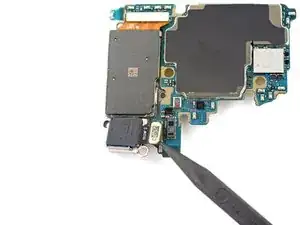

Heble den Druckstecker der Ultraweitwinkelkamera mit der Spudgerspitze hoch und trenne ihn von der Hauptplatine ab.

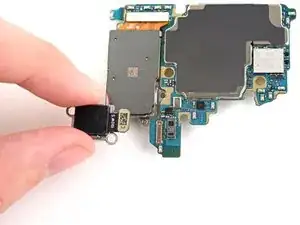

Entferne die Ultraweitwinkelkamera mit einer Pinzette oder deinen Fingern.

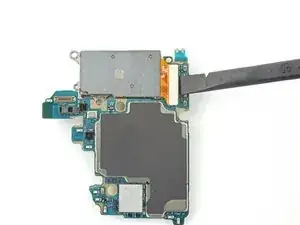

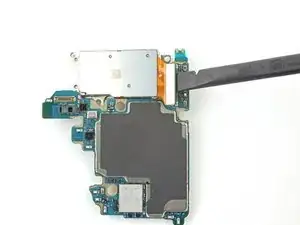

Heble den Druckstecker der Weitwinkel- und der Telekamera mit dem flachen Ende des Spudgers hoch und trenne ihn von der Hauptplatine ab.

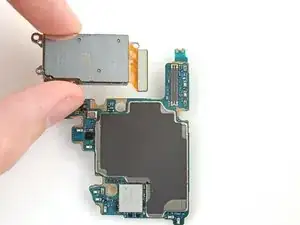

Entferne die Weitwinkel- und die Telekkamera mit einer Pinzette oder deinen Fingern.

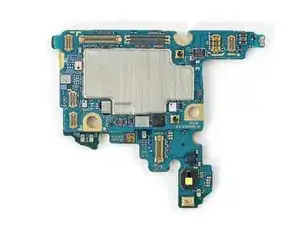

Die Hauptplatine bleibt allein zurück.
