Einleitung
Die Royal-Modelle HD89.. sind eine spätere Auflage der Royal, die sich im Inneren stark von der alten SUP... Reihe unterscheidet. Wenn die Pumpe nicht mehr arbeitet, musst du sie austauschen.
-
-
Der Bohnenbehälter ist mit zwei Schrauben befestigt. Lösen und abheben.
-
Unter dem Bohnenbehälter liegt ein schwarzer Gummideckel, den man einfach abheben kann. Eine große Öffnung wird frei.
-
Der Versteller des Mahlwerks muss gelöst werden. Position markieren oder fotografieren. Bei diesem Typ ist er durch eine Schraube fixiert, bei anderen ist er nur gesteckt.
-
-
-
Die Schrauben befinden sich auf der Unterseite der Abdeckung. Bei diesem Typ hier sind es insgesamt vier Schrauben die gelöst werden müssen.
-
-
-
Die Haube kann nun abgehoben werden: zuerst an der hinteren Seite links und rechts anfassen und etwa 10 cm nach oben heben. Das klemmt manchmal etwas.
-
Dann die Schläuche die zum Wassertank führen abschieben. Eventuell noch einzelne Kabel abstecken, (z.B. den gelb-grünen Schutzleiter) später bloß nicht vergessen!
-
Dann kann die Haube nach schräg vorne weggezogen werden, sie gleitet dabei über den Heißwasserablauf.
-
Die meisten Reparaturen lassen sich auch durchführen, wenn die Haube noch teilweise aufliegt, sie braucht dann nicht komplett abgenommen werden.
-
-
-
Trenne alle Verbindungen ab:
-
Ziehe alle Silikonschläuche ab, falls noch nicht geschehen.
-
Ziehe sehr vorsichtig den Stecker der Wärmeplatte ab. Schraube beide Ösen an den grün-gelben Erdungskabeln der Wärmeplatte ab.
-
Ziehe behutsam den Stecker am Sensor des Wasserstandsensors ab und löse das Kabel.
-

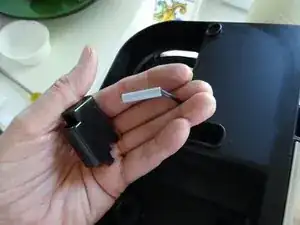

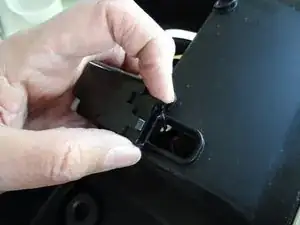

Es ist ein wenig knifflig, den Sensor für den Bohnenfachdeckel zu lösen: Löse die seitlichen Rasten und hebe das Gehäuse des Sensors etwas nach oben an, ziehe dann die Befestigung des Sensors aus dem Gehäuse heraus. Ziehe den Sensor nach außen und lasse ihn durch die Öffnung fallen.
-
-
-

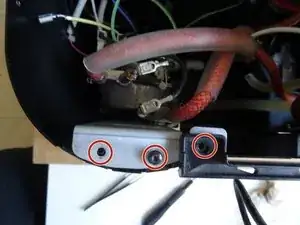

Drehe die drei Torx T10 Schrauben oben am Halteblech des Erhitzers heraus.
-
Hebe den Erhitzer nach oben heraus und lege ihn seitlich ab. Die Anschlüsse bleiben dran, achte aber darauf, dass sie nicht beschädigt werden.
-
-
-

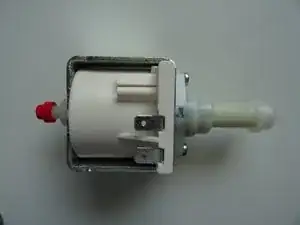

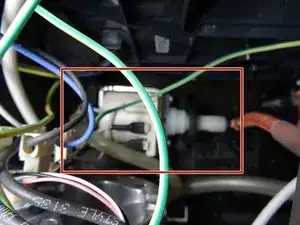

Die Pumpe ist auf einer Trägerplatte ganz unten im Gerät befestigt. Die Platte muss herausgenommen werden, dann kannst du die Pumpe recht leicht entfernen.
-
-
-
Drehe vier Torx T10 Schrauben links, hinten und im Gerät heraus:
-

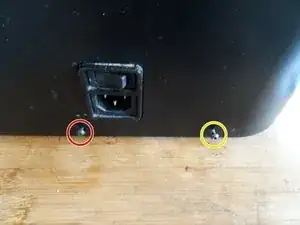

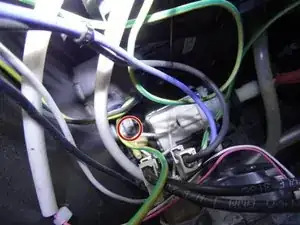

Die Pumpe wird noch von der Netzschaltereinheit festgehalten. Drehe die beiden Torx T10 Schrauben, mit der die Netzschaltereinheit befestigt ist heraus. Eine ist gleich neben der Pumpe im Inneren, eine ist auf der Gehäuserückseite.
-

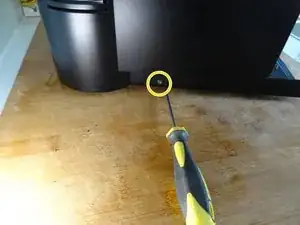

Drehe die beiden Torx T10 Schrauben, mit denen die Pumpenträgerplatte befestigt ist, heraus. Eine ist unten auf der linken Seite, eine unten auf der Rückseite.
-
-
-

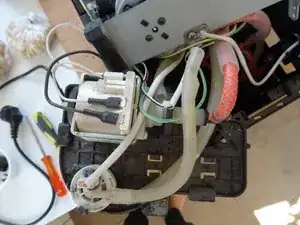

Jetzt ist die Netzschaltereinheit lose und du kannst sie etwas zur Seite schieben, um den Weg für die Pumpenträgerplatte frei zu machen.
-
Ziehe die Silikonschläuche ab.
-

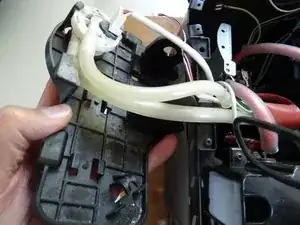

Hebe die Pumpenträgerplatte mit allen Anschlüssen heraus. Arbeite langsam und vorsichtig und achte darauf, dass kein Anschluss beschädigt wird.
-
-
-

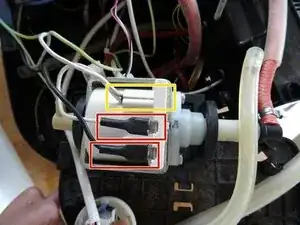

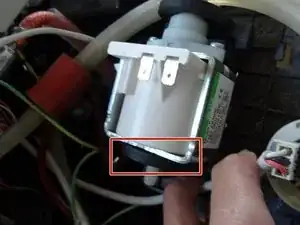

Ziehe die Flachstecker ab.
-
Schiebe die Thermosicherung heraus. Wenn sie festgeklebt ist, musst du den Kleber vorsichtig lösen.
-

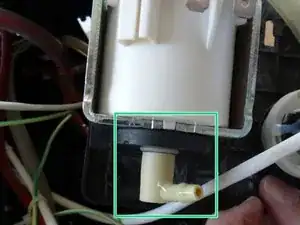

Heble den Winkelanschluss ab.
-
-
-

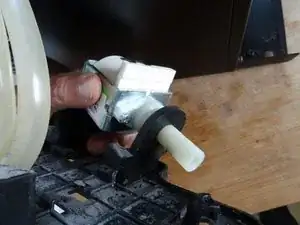

Heble den linken schwarzen Gummihalter ab, so dass die Pumpe an der linken Seite frei ist.
-
-
-

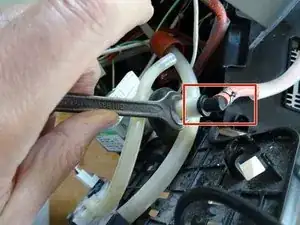

Schraube die ganze Pumpe mit einem Gabelschlüssel SW13 vom rechten Anschlussstück ab. Achte auf die Dichtung, ersetze sie am Besten durch eine neue.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
Um „nur“ das Supportventil auszutauschen gibt es noch eine sehr viel einfachere Vorgehensweise. Dabei setzt man an das untere Ende des Supportventils einfach mit einem 7er Gabelschlüssel an und schraubt dieses raus. Bei einigen Modellen wie der Spidem Trevi Chiara gibt es zusätzlich eine Plastikfront um das Ventil, welche sich abhebeln lässt um noch besser an das Ventil zu kommen. Gleichzeitig kann man dann auch am oberen Ende einen 17er Ringschlüssel ansetzen.
