Einleitung
In dieser Anleitung erfährst du, wie du den Bildschirm der Kamera „Olympus OM-D E-M10 Mark II“ ersetzt. Dafür brauchst du: einen 00-Phillips-Schraubendreher und einen Ersatzbildschirm. Diese Reperatur ist nicht besonders gefährlich, daher sollte keine Schutzausrüstung erforderlich sein. Dieser Vorgang kann etwas mühsam sein. Nehme dir daher etwa 30 Minuten bis eineinhalb Stunden Zeit, um den Bildschirm auszutauschen. Aufgrund der Gesamtgröße der Teile und der Feinheit hat es einen mittleren Schwierigkeitsgrad. Da es sich um eine Digitalkamera handelt, ist ein funktionierender Bildschirm Voraussetzung für eine funktionierende Kamera.
Werkzeuge
-
-

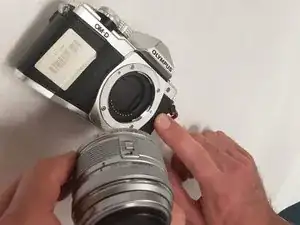

Lege die Kamera auf die Rückseite - wie auf dem Bild. Drücke den Knopf rechts neben dem Objektiv. Drehe gleichzeitig das Objektiv und löse es ab.
-
-
-

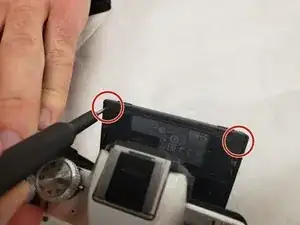

Ziehe den Bildschirm heraus um an die Schrauben heranzukommen. Der Bildschirm ist mit insgesamt vier Kreuzschlitzschrauben#00 oben und auf der Rückseite befestigt.
-
Es sind zwei verschiedene Schrauben: (2x) 3,5 mm oben, (2x) 1,7 mm auf der Rückseite.
-
-
-

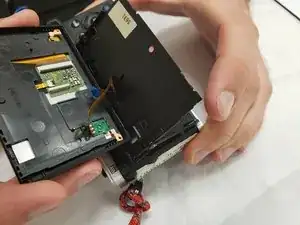

Ziehe den Bildschirm unten von der Kamera weg. Trenne dann die Kabelstecker von der Platine ab. Entferne die kleinere Platine sehr vorsichtig.
-
-
-

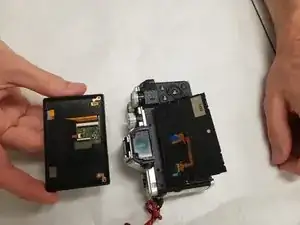

Trenne den Bildschirm von der Kamera ab. Anscheinend kannst du den Ersatzbildschirm einbauen.
-
Um das Gerät wieder zusammenzubauen, folge der Anleitung in umgekehrter Reihenfolge.
4 Kommentare
Hi, do you know if the LCD screen from the Mark II is the exact same as the Mark III? I see replacements for the Mark II being sold, but they don’t say whether they’re compatible.
Hey Solomon I am experiencing the same issue. Did you find out if they are exactly the same?? My LCD screen no longer functions and all I come across online is the Mark II LCD's.
Hi, do you know where I can buy the screen?
Thanks
Lorenzo
If you order only panel like me, theres few wery scary parts more. You have to remove couple pcb's, trying get connectors back in and you definetly need elastic glue for glueing screen back.
