Nintendo Switch OLED Modell Tochterplatine des Game-Card-Lesers tauschen

Geschrieben von: Alex Diaz-Kokaisl

Kommentare: 4

Nintendo Switch OLED Modell Tochterplatine des Game-Card-Lesers tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

Diese Anleitung zeigt, wie die Tochterplatine des Game-Card-Lesers im Nintendo Switch OLED Modell ausgetauscht werden kann.

Bevor du das Gerät auseinanderbaust, musst du den Akku aus Sicherheitsgründen auf unter 25% entladen. Dadurch wird das Risiko reduziert, dass sich der Akku entzündet und/oder explodiert, falls er versehentlich beschädigt wird. Wenn der Akku aufgebläht ist, musst du geeignete Sicherheitsmaßnahmen treffen.

Die Switch OLED nutzt JIS-Schrauben, aber du kannst notfalls einen Kreuzschlitzschraubendreher nutzen. Sei vorsichtig, damit du die Schrauben nicht beschädigst. Die Kreuzschlitz-Bits von iFixit sind dafür ausgelegt mit JIS-Schrauben kompatibel zu sein.

**Beachte:*** Wenn du die Abschirmplatte entfernst, musst du auch die Wärmeleitpaste ersetzen. Da normale Wärmeleitpaste nicht dafür ausgelegt ist, größere Lücken zu überbrücken, ist die naheliegendste Lösung dafür die K5 Pro viskose Wärmeleitpaste. Für die CPU benötigst du trotzdem die übliche Wärmeleitpaste.

Werkzeuge

Ersatzteile

Nintendo Switch OLED Game Card Reader Daughterboard

Schritt 1

Schalte das Gerät komplett aus, bevor du mit der Reparatur beginnst.
Drücke und halte den kleinen runden Knopf auf der Rückseite des Joy Con Controllers.
Halte den Knopf weiterhin gedrückt und schiebe den Controller nach oben.

Schritt 2

Schiebe den Joy Con nach oben ganz aus dem Gerät heraus.
Wiederhole das Ganze für den anderen Joy Con.

Schritt 3

Nimm einen Kreuzschlitz- oder JIS-Schraubendreher und entferne die 2 mm lange Schraube, mit der die Rückabdeckung oben am Rahmen befestigt ist.
Diese Schraube sitzt sehr fest. Um zu verhindern, dass der Schraubenkopf beschädigt wird, musst du während des Herausdrehens fest nach unten drücken. Verwende einen anderen Kreuzschlitz- oder JIS-Schraubendreher, wenn sich die Schraube nicht lösen lässt.

Schritt 4

Entferne die beiden 2 mm langen Kreuzschlitzschrauben, mit denen die Rückabdeckung unten am Rahmen befestigt ist.

Schritt 5

Nimm einen Kreuzschlitzschraubendreher und entferne die 3,8 mm lange Schraube, mit der die rechte Joy Con-Sensorschiene am Rückgehäuse befestigt ist.
Diese Schraube sitzt sehr fest. Um zu verhindern, dass der Schraubenkopf beschädigt wird, musst du während des Herausdrehens fest nach unten drücken. Verwende einen anderen Kreuzschlitzschraubendreher (PH 000) oder JIS 000-Schraubendreher, wenn sich die Schraube nicht lösen lässt.

Schritt 6

Nimm einen Kreuzschlitzschraubendreher und entferne die 3,8 mm lange Schraube, mit der die linke Joy Con-Sensorschiene am Rückgehäuse befestigt ist.

Schritt 7

Klappe den Aufsteller auf der Rückseite mit den Fingern auf.
Wenn noch eine microSD-Karte im microSD-Einschub steckt, entferne sie, bevor du weiterarbeitest.

Schritt 8

Nimm einen Y00-Schraubendreher und entferne die beiden 4,3 mm langen Schrauben, mit denen das Rückgehäuse am Rahmen befestigt ist.

Schritt 9

Hebe das Rückgehäuse vom Vorderteil ab und entferne es.
Wenn sich das Rückgehäuse nicht leicht abheben lässt, dann löse die Rasten mit einem Plektrum.

Just a heads up that, even after removing the screws, the rear plate is still heavily clipped in place. I recommend using an opening pick or opening tool to carefully pry it up starting at the top and working your way down the sides. Once you get to the bottom, the speaker grilles are a little tricky. They're attached to the rear plate, but they can get stuck easily as you're removing the back plate.

Craig Lloyd -

Schritt 10

Löse das Klebeband auf dem Abschirmblech an einer Ecke mit dem flachen Ende des Spudgers ab.

Don't remove the antenna tape or the wires from the tape! The antennae can come off with the large metal shield plate anyways, so why remove them separately?? Extra UNNECESSARY WORK!! Just unscrew the antennae modules themselves, and pop out the antenna wires from the mainboard. Then they will lift with the large metal plate. (Steps 10, 11, 15, 16 are unnecessary, just remove the screws only that hold them down)

hubbabubbahubbabubba9 - 14/06/23

Schritt 11

Ziehe das Klebeband mit deinen Fingern oder einer Pinzette ab und entferne es.
Bewahre das Klebeband gut auf, du brauchst es beim Zusammenbau wieder.

Schritt 12

Ziehe das Koaxialkabel zur ersten WiFi-Antenne mit einer Pinzette oder deinen Fingern hoch und trenne es ab.
Es kann knifflig sein, diese Kabel wieder anzuschließen. Richte die Stecker der Kabel nacheinander über ihren Anschlüssen aus und drücke sie mit dem flachen Ende des Spudgers nach unten. Die Stecker sollten dann einrasten.

Schritt 13

Hole das Koaxialkabel zur ersten WiFi-Antenne mit der Spudgerspitze oder deinen Fingern aus den Schlitzen im Rahmen heraus.

Schritt 14

Nimm einen Kreuzschlitzschraubendreher und entferne die 4,4 mm lange Schraube, mit der die erste WiFi-Antenne am Abschirmblech befestigt ist.

Schritt 15

Setze ein Plektrum zwischen die erste WiFi-Antenne und das Abschirmblech ein.
Heble mit dem Plektrum nach oben, um die erste WiFi-Antenne vom Abschirmblech zu lösen.

Schritt 16

Entferne die erste WiFi-Antenne.

Schritt 17

Ziehe das Koaxialkabel zur zweiten WiFi-Antenne mit einer Pinzette oder deinen Fingern hoch und trenne es ab.

Schritt 18

Hole das Koaxialkabel zur zweiten WiFi-Antenne mit der Spudgerspitze aus seinem Schlitz im Rahmen heraus.

Schritt 19

Nimm einen Kreuzschlitzschraubendreher und entferne die 4,4 mm lange Schraube, mit der die zweite WiFi-Antenne am Abschirmblech befestigt ist.

Schritt 20

Setze ein Plektrum zwischen die zweite WiFi-Antenne und das Abschirmblech ein.
Heble mit dem Plektrum nach oben, um die zweite WiFi-Antenne vom Abschirmblech zu lösen.
Entferne die Antenne noch nicht, ihr Koaxialkabel verläuft noch durch den Rahmen.

Schritt 21

Hole das Koaxialkabel zur zweiten WiFi-Antennen mit der Spudgerspitze aus seinem Schlitz im Rahmen heraus.
Entferne die zweite WiFi-Antenne.

Schritt 22

Nimm einen Kreuzschlitzschraubendreher und entferne die sechs 4,4 mm langen Schrauben, mit denen das Abschirmblech am Rahmen befestigt ist.

Schritt 23

Hebe das Abschirmblech mit den Fingern am oberen Ende vom Rahmen weg nach oben.
Wahrscheinlich spürst du ein wenig Widerstand. Das ist normal, weil das Abschirmblech wegen der Wärmeleitpaste leicht am Kühlkörper festklebt.
Entferne das Abschirmblech.
Der Spalt zwischen Abschirmblech und dem darunterliegenden Kühlkörper wird durch eine dicke Schicht von pinkfarbener Wärmeleitpaste überbrückt. Wenn das Abschirmblech ausgebaut worden ist, dann entferne die Wärmeleitpaste zuerst ganz mit Hilfe unserer Anleitung für Wärmeleitpaste und ersetze sie durch eine geeignete Paste, wie z.B. K5 Pro..

Schritt 24

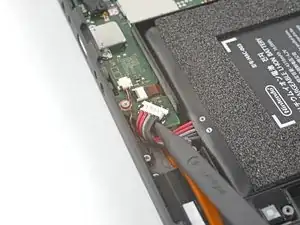

Heble den Akkustecker mit der Spudgerspitze hoch und trenne den Akku ab.

Schritt 25

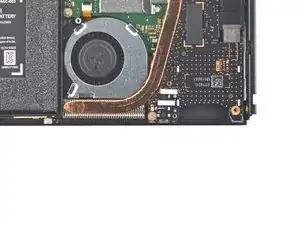

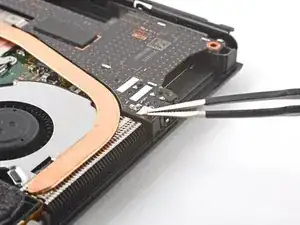

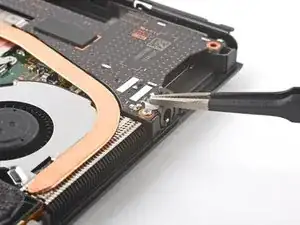

Die Befestigungsschraube der Tochterplatine ist mit einem Stück Klebeband bedeckt. Ziehe das Klebeband mit einer Pinzette oder deinen Fingern ab.

Schritt 26

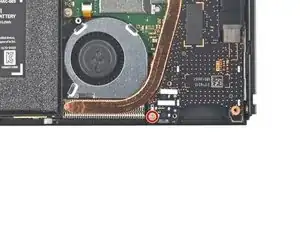

Nimm einen Kreuzschlitzschraubendreher und entferne die 4 mm lange Schraube, mit der die Tochterplatine am Rahmen befestigt ist.

Schritt 27

Die Tochterplatine ist unten mit einem Druckstecker an der Hauptplatine angeschlossen.

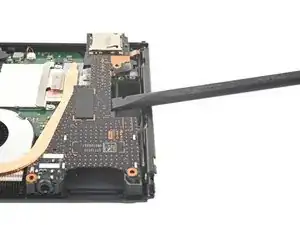

Setze einen Spudger zwischen der Kante der Tochterplatine und der Hauptplatine ein.
Heble mit dem Spudger nach oben, um den Druckstecker abzutrennen und die Tochterplatine von der Hauptplatine abzulösen.

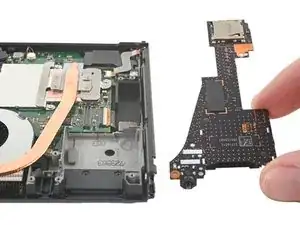

Entferne die Tochterplatine.
Um Steckverbinder wie diesen wieder anzubringen, bringe ihn in die richtige Position und drücke dann vorsichtig auf eine Seite, bis er dort einrastet. Wiederhole das auf der anderen Seite. Drücke dabei nicht auf die Mitte. Wenn der Steckverbinder nicht in der richtigen Position ist, können die Pins verbogen werden, was zu irreparablen Schäden führt.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
