Nintendo Switch OLED Modell Rückgehäuse tauschen

Geschrieben von: Alex Diaz-Kokaisl
  • Kommentare: 1
Nintendo Switch OLED Modell Rückgehäuse tauschen

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

30 - 40 Minuten

Einleitung

Diese Anleitung zeigt, wie das Rückgehäuse an der Nintendo Switch OLED ausgetauscht werden kann.

Die Switch OLED nutzt JIS-Schrauben, aber du kannst notfalls einen Kreuzschlitzschraubendreher nutzen. Sei vorsichtig, damit du die Schrauben nicht beschädigst. Die Kreuzschlitz-Bits von iFixit sind dafür ausgelegt mit JIS-Schrauben kompatibel zu sein.

  1. Aqkr2qcpW2EMRoth
    Aqkr2qcpW2EMRoth
    jjMbZnUwELeWEVim
    QZwg2fkraMcQnqBH

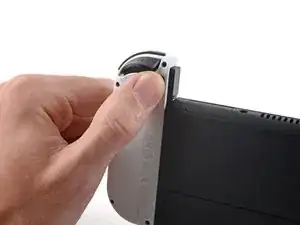

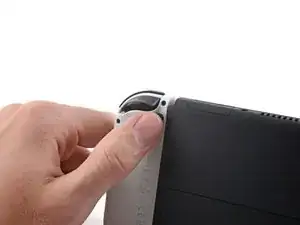

    • Schalte das Gerät komplett aus, bevor du mit der Reparatur beginnst.

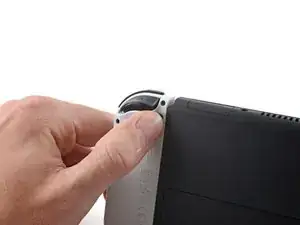

    • Drücke und halte den kleinen runden Knopf auf der Rückseite des Joy Con Controllers.

    • Halte den Knopf weiterhin gedrückt und schiebe den Controller nach oben.

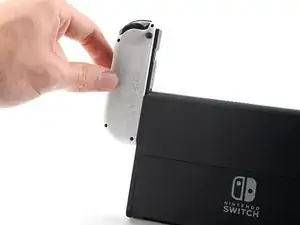

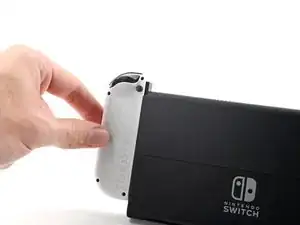

  2. TpnHGZP1vnaRNl1l
    TpnHGZP1vnaRNl1l
    ohHBvxtofSySZRqx
    MyMBxFvHAHUJa5Mb

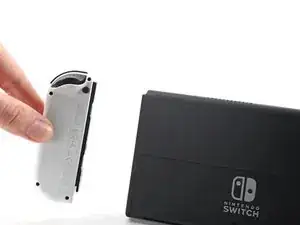

    • Schiebe den Joy Con nach oben ganz aus dem Gerät heraus.

    • Wiederhole das Ganze für den anderen Joy Con.

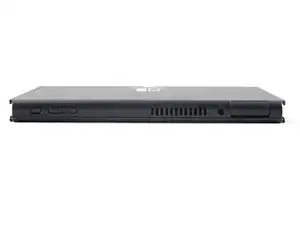

  3. GUyCUqLYIkbtu1cL
    GUyCUqLYIkbtu1cL
    pbRrj3ADA6YBcIij

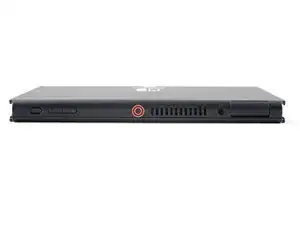

    • Nimm einen Kreuzschlitz- oder JIS-Schraubendreher und entferne die 2 mm lange Schraube, mit der die Rückabdeckung oben am Rahmen befestigt ist.

    • Diese Schraube sitzt sehr fest. Um zu verhindern, dass der Schraubenkopf beschädigt wird, musst du während des Herausdrehens fest nach unten drücken. Verwende einen anderen Kreuzschlitz- oder JIS-Schraubendreher, wenn sich die Schraube nicht lösen lässt.

  4. 1VdcuiWFJxrZADDI
    1VdcuiWFJxrZADDI
    BS1xpadlFjbhrNDL

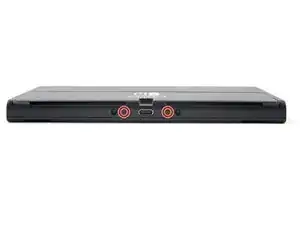

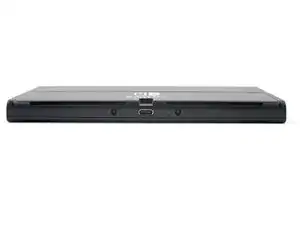

    • Entferne die beiden 2 mm langen Kreuzschlitzschrauben, mit denen die Rückabdeckung unten am Rahmen befestigt ist.

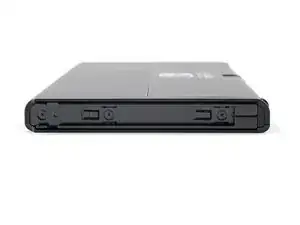

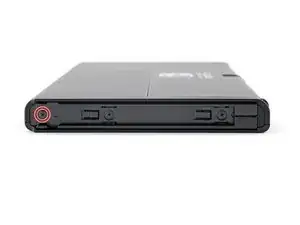

  5. dkQ6QTfPeKCjlwgZ
    dkQ6QTfPeKCjlwgZ
    4UOJFFNNbw4D2CIh

    • Nimm einen Kreuzschlitzschraubendreher und entferne die 3,8 mm lange Schraube, mit der die rechte Joy Con-Sensorschiene am Rückgehäuse befestigt ist.

    • Diese Schraube sitzt sehr fest. Um zu verhindern, dass der Schraubenkopf beschädigt wird, musst du während des Herausdrehens fest nach unten drücken. Verwende einen anderen Kreuzschlitzschraubendreher (PH 000) oder JIS 000-Schraubendreher, wenn sich die Schraube nicht lösen lässt.

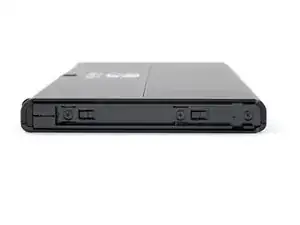

  6. 3AsKZQq325jJThdd
    3AsKZQq325jJThdd
    MtCLPPHRy4mHtAmL

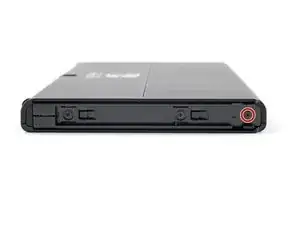

    • Nimm einen Kreuzschlitzschraubendreher und entferne die 3,8 mm lange Schraube, mit der die linke Joy Con-Sensorschiene am Rückgehäuse befestigt ist.

  7. sNJbmOTjRKA5XDSL
    sNJbmOTjRKA5XDSL
    Q4bPLTJRaXLFB2gV

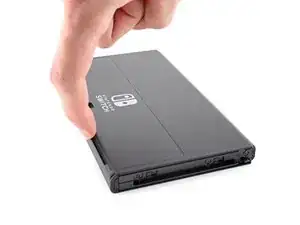

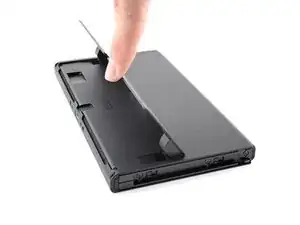

    • Klappe den Aufsteller auf der Rückseite mit den Fingern auf.

    • Wenn noch eine microSD-Karte im microSD-Einschub steckt, entferne sie, bevor du weiterarbeitest.

  8. SXpL4PMsKNHZMplU
    SXpL4PMsKNHZMplU
    jKt41kIGlE2BeD12

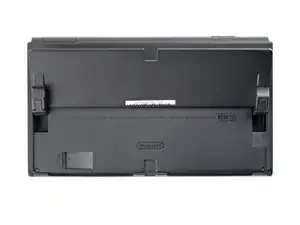

    • Nimm einen Y00-Schraubendreher und entferne die beiden 4,3 mm langen Schrauben, mit denen das Rückgehäuse am Rahmen befestigt ist.

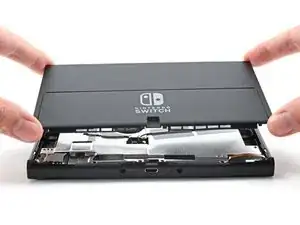

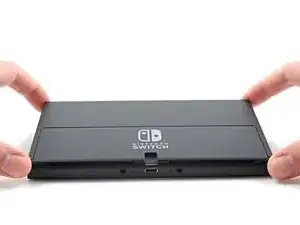

  9. GnRPlyTSRwEETkRr
    GnRPlyTSRwEETkRr
    t1xAVOyNcIPWdOZs
    Gqe2XivWAcVrDipk

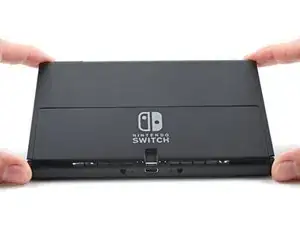

    • Hebe das Rückgehäuse vom Vorderteil ab und entferne es.

    • Wenn sich das Rückgehäuse nicht leicht abheben lässt, dann löse die Rasten mit einem Plektrum.

    Just a heads up that, even after removing the screws, the rear plate is still heavily clipped in place. I recommend using an opening pick or opening tool to carefully pry it up starting at the top and working your way down the sides. Once you get to the bottom, the speaker grilles are a little tricky. They're attached to the rear plate, but they can get stuck easily as you're removing the back plate.

    Craig Lloyd -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
