Medion Akoya P6640 (MD 99220) Festplatte durch SSD tauschen Replacement

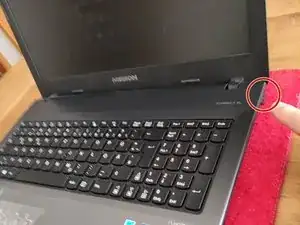

Zuerst muss der Laptop vom Netz getrennt und komplett ausgeschaltet werden. Dazu Windows herunterfahren oder den Einschaltknopf betätigen.

Zusätzlich Hände an einem geeigneten Objekt erden, um mögliche Elektrostatische Aufladung zu entladen.

Deckel schließen und umgedreht auf eine flache Oberfläche legen, das unser Typenschild sichtbar ist

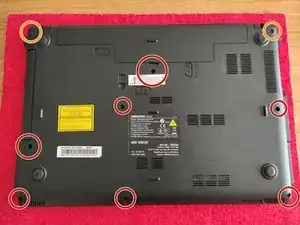

Von Außen sind folgende 9x Schrauben sichtbar, die zum Entfernen des Deckels entfernt werden müssen

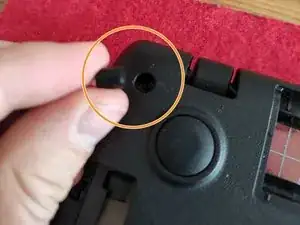

Die Orange markierten Schrauben, sind zusätzlich mit einem Gummistopfen verschlossen, diese müssen mit Hilfe einer Nadel entfernt werden, siehe Bild 2

Um das Laufwerk entfernen zu können, muss der Laufwerksschacht entriegelt werden. Dazu den Schalter in Pfeilrichtung entriegeln

Nachdem der Schacht entriegelt ist, muss der Auswurf betätigt werden

Dazu den Finger in die Mulde legen und den Schalter in Pfeilrichtung schieben

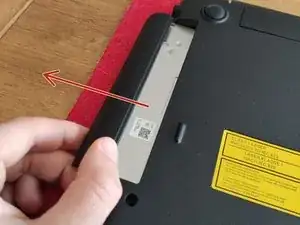

Durch das betätigen des Auswurfs, springt das Laufwerk heraus und kann in Pfeilrichtung herausgezogen werden.

Laufwerk sicher verwahren

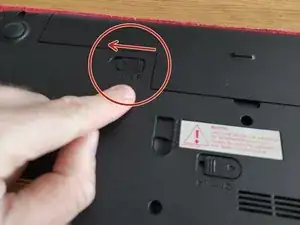

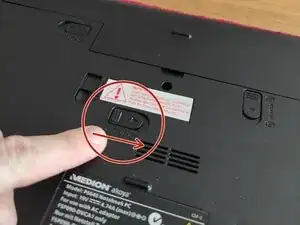

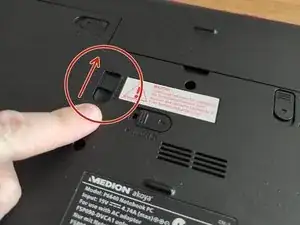

Zum Ausbau des Akkus muss dieser mit diesem Schalter entriegelt werden

In Pfeilrichtung entriegeln

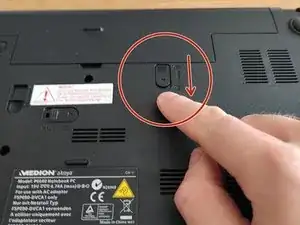

Die zweite Entriegelung muss in Pfeilrichtung erfolgen

Achtung Entriegelung ist federbetätigt und muss mit der Hand in Endposition gehalten werden.

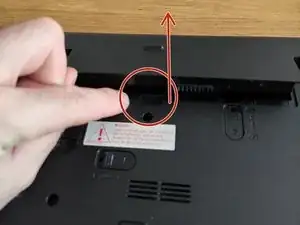

Während die eine Hand die Entriegelung in Position hält, mit der anderen Hand in die Vertiefung greifen und den Akku von der Kante leicht nach hinten oben abheben

Akku entnehmen und sicher lagern

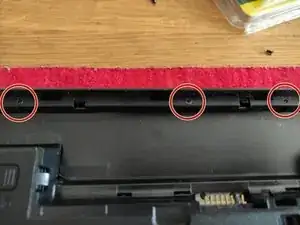

Im Akkufach befinden sich 3x kleine Schrauben, diese entfernen

Alle Schrauben sind nun entfernt, die zum Entnehmen des Deckels entfernt werden müssen

Wir fangen an im Laufwerkschacht die 4 sichtbaren Plastikhaken zu entriegeln

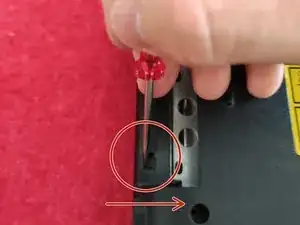

Dazu mit einem Schraubendreher oder Kunststofftool die Haken leicht in Pfeilrichtung entriegeln

Keine Gewalt anwenden, die Plastikhaken sind empfindlich

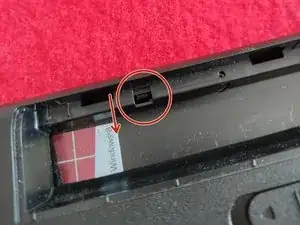

Im Akkufach sind auch nochmals solche Haken sichtbar

Diese wieder sorgsam mit dem Werkzeug entriegeln

Dadurch entsteht nun ein Spalt links oben am Gehäuse

Mit einem Kunststoffspachtel oder Flachen Kunststoff fahren wird den Spalt entlang um das Gehäuse

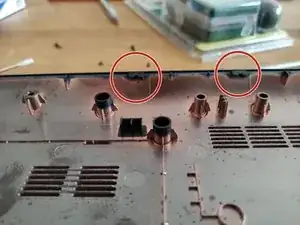

Die Nasen um den Rest des Gehäuses kann man leicht öffnen, in dem man dem Spalt entlang fährt und leicht nach innen drückt

Keine rohe Gewalt anwenden oder extrem abheben. Die Nasen knacken etwas, sollte ihnen aber nichts ausmachen

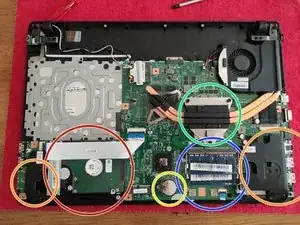

Grün: CPU mit Kühler

Blau: Arbeitsspeicher

Gelb: BIOS Knopfzelle

Orange: Lautsprechereinheiten

Rot: Festplatte

Um an die Festplatte zu kommen, müssen wir den Linken Lautsprecher ausbauen

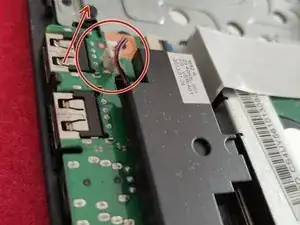

Dazu Kabelverbindung nach oben abziehen. Stecker hat dafür extra zwei Flügel

Um den Lautsprecher entnehmen zu können, muss diese silberne Schraube unterhalb der Festplatte entfernt werden

Anschließend Lautsprecher nach oben aus den Kunststoffzentrierungen entnehmen

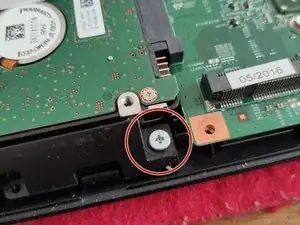

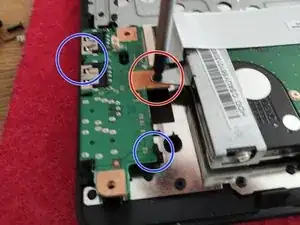

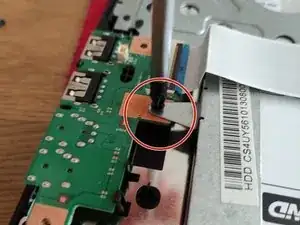

Schraube rot markiert entfernen, damit die Festplatte entnehmbar ist

Zur leichteren Demontage der Festplatte kann die ganze USB Einheit entfernt werden

Dazu die Haken blau markiert leicht zurückbiegen, Achtung labil und die Einheit nach oben entnehmen und nach hinten zum Kabel wegklappen.

Die Festplatte ist nun entfernbar

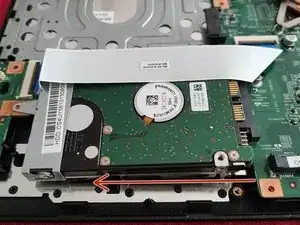

Dazu Festplatte nach links aus den SATA Buchsen ziehen und entfernen

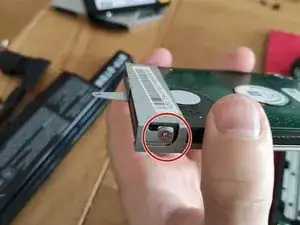

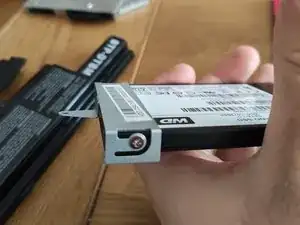

Schraube für Rahmen entfernen

Rahmen von der alten Festplatte abziehen

Rahmen auf neuer SSD wieder anbringen. Auf Einbaurichtung achten!

SSD wieder in die Buchse schieben

USB Einheit wieder in Ausgangsposition bringen und verschrauben

Lautsprecher wieder verkabeln und verschrauben

Dazu Schraubendreher vorne in die Nut platzieren

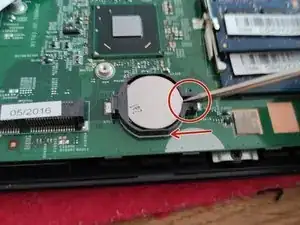

Die Knopfzelle in Pfeilrichtung drücken und dann nach oben abheben

Neue Knopfzelle in Pfeilrichtung anbringen
