Macbook Pro 14" 2023 Display tauschen

Entferne mit einem P5-Pentalobe-Schraubenzieher die acht Schrauben, mit denen das Gehäuseteil befestigt ist:

Vier 9,3 mm Schrauben

Vier 5 mm Schrauben

Drücke einen Saugnapf in der Nähe der Vorderkante des unteren Gehäuses zwischen den Schraubenlöchern an.

Ziehe den Sauggriff nach oben, um einen kleinen Spalt unter dem unteren Gehäuse zu schaffen.

Führe ein Plektrum in die soeben entstandene Lücke ein.

Schiebe das Plektrum um die nächstgelegene Ecke und dann zur Hälfte an der Seite des MacBook Pro hoch.

Wiederhole den vorherigen Schritt auf der anderen Seite und verwende ein Plektrum, um den zweiten Clip zu lösen.

Ziehe fest, um das untere Gehäuse in Richtung der Vorderkante des MacBook zu schieben (weg vom Scharnierbereich), um den letzten der Clips zu lösen, die das untere Gehäuse sichern.

Ziehe zuerst an einer Ecke, dann an der anderen.

Entferne das untere Gehäuse.

Setze die Abdeckung ein und richte die Schiebeclips in der Nähe des Scharniers des Displays aus. Drücke die Abdeckung nach unten und schiebe sie in Richtung des Scharniers. Sie sollte aufhören zu gleiten, wenn die Clips einrasten.

Wenn die Schiebeclips vollständig eingerastet sind und das untere Gehäuse richtig ausgerichtet aussieht, drücke fest auf das untere Gehäuse, um die vier verborgenen Clips darunter einzurasten. Du solltest spüren und hören, wie sie einrasten.

Ziehe alle Klebestreifen vom Datenkabel zur Akkuplatine ab.

Klappe den Sicherungsbügel am ZIF-Anschluss des Datenkabels zur Akkuplatine vorsichtig mit dem Spudger hoch.

Schiebe das Datenkabel zur Akkuplatine aus seinem Anschluss auf dem Logic Board heraus und trenne es ab.

Entferne die beiden 2,1 mm langen Torx T3 Schrauben, mit denen die Halterung des Trackpadkabels am Logic Board befestigt ist.

Entferne die Halterung des Trackpadkabels mit den Fingern oder einer Pinzette.

Heble den Druckstecker am Trackpadkabel mit dem flachen Ende des Spudgers hoch und trenne ihn vom Logic Board ab.

Ziehe das Trackpadkabel vom Gerät ab, achte darauf, dass der Kleber abgelöst ist.

Unterhalb der Schraube mit dem großen Flachkopf befindet sich der Stecker am Datenkabel zur Akkuplatine. Er ist mit einem Klebeband bedeckt. Ziehe dieses Klebeband zurück.

Klappe den Sicherungsbügel des ZIF-Anschlusses am Datenkabel zur Akkuplatine vorsichtig mit dem Spudger hoch.

Schiebe das Datenkabel zur Akkuplatine aus seinem Anschluss auf der Akkuplatine heraus und trenne es ab.

Schiebe eine stumpfe Pinzette unter den Klebestellen entlang, um das Kabel vom Gerät abzulösen.

Entferne das Datenkabel zur Akkuplatine.

Entferne die 3,8 mm Flachkopfschraube, die den Akkustecker befestigt, mit einem Torx T5 Schraubendreher.

Hebe den Akkustecker mit einem Spudger hoch und trenne ihn ab.

Entferne die drei 2,1 mm Torx T3 Schrauben, mit denen die Abdeckung der Antennenleiste-Leiterplatte und des Koaxialkabels am Rahmen befestigt ist.

Entferne die Abdeckung über den Koaxialkabeln der Antennenleiste mit einer Pinzette oder deinen Fingern.

Heble das Koaxialkabel zur Antennenleiste mit der Spudgerspitze hoch und trenne es ab.

Wiederhole bei den anderen beiden Kabeln.

Entferne die sechs Torx T5 Schrauben, mit denen die Antennenleiste am Rahmen befestigt ist:

Zwei 7,5 mm Schrauben

Vier 3,2 mm Schrauben

Entferne die neun 1,5 mm P2 Pentalobe Schrauben, mit denen die Antennenleiste am Rahmen befestigt ist.

Setze die Spudgerspitze zwischen die Antennenleiste und den Rahmen ein.

Heble mit dem Spudger, bis sich die Antennenleiste vom Rahmen löst.

Ziehe die Antennenleiste gerade nach oben aus dem Rahmen heraus und entferne sie.

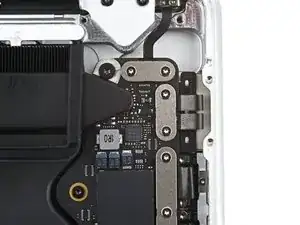

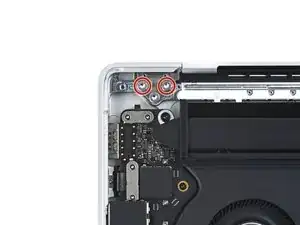

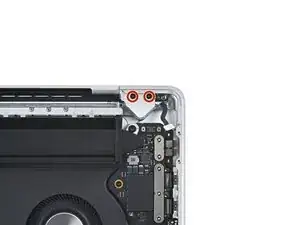

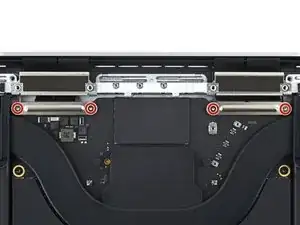

Entferne die vier 2,1 mm Torx T3 Schrauben, mit denen die Abdeckungen des Displaykabels befestigt sind.

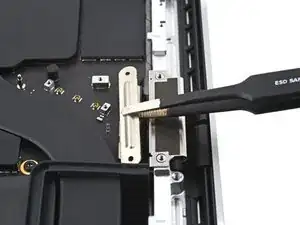

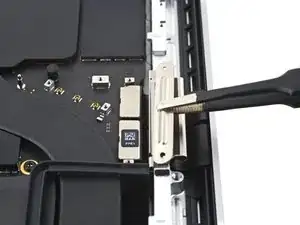

Entferne die beiden Abdeckungen des Displaykabels mit einer Pinzette oder deinen Fingern vom Logic Board.

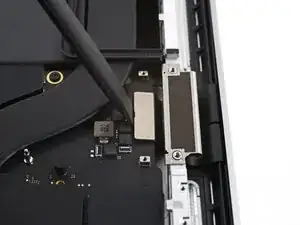

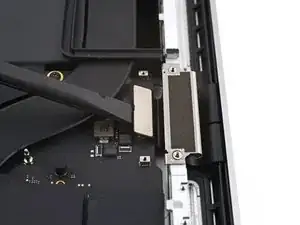

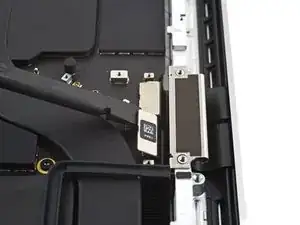

Heble die ganz rechts liegenden Druckstecker am Displaykabel mit dem flachen Ende des Spudgers hoch und trenne sie vom Logic Board ab.

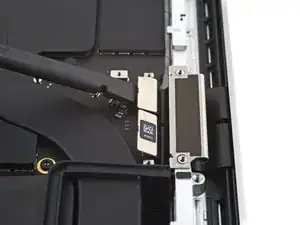

Wiederhole den vorherigen Schritt für den ganz links liegenden Druckstecker.

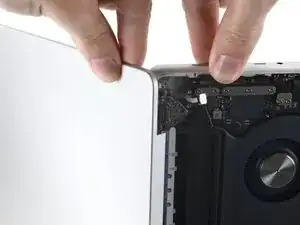

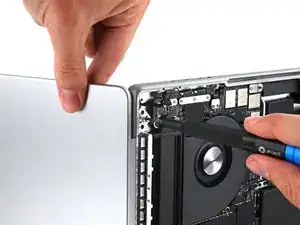

Ziehe den Halter des Displaykabels hinten hoch, so dass sich seine Rasten am Rahmen lösen.

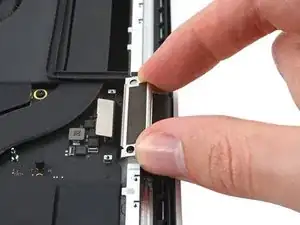

Entferne den Displaykabelhalter.

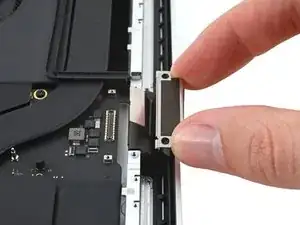

Wiederhole diesen Vorgang am anderen Displaykabelhalter.

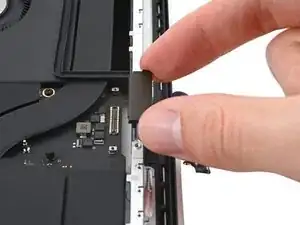

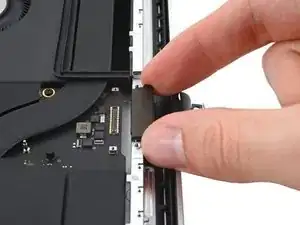

Hebe die beiden Puffer am Displaykabel gerade nach oben aus dem Rahmen und entferne sie.

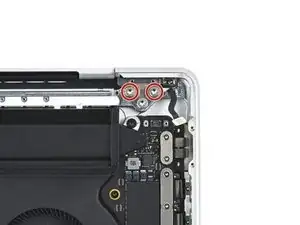

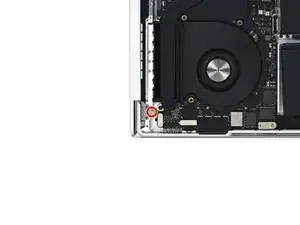

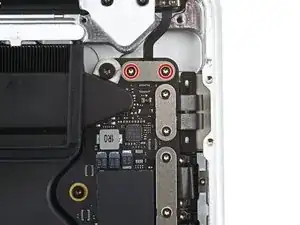

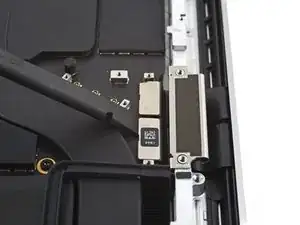

Entferne die beiden 2,1 mm Torx T3 Schrauben, mit denen die Abdeckung des Öffnungswinkelsensors nahe beim rechten Scharnier befestigt ist.

Entferne die Abdeckung des Öffnungswinkelsensors mit der Pinzette oder deinen Fingern.

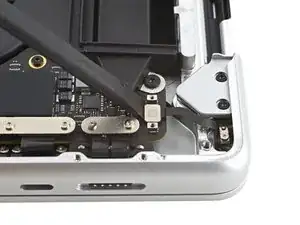

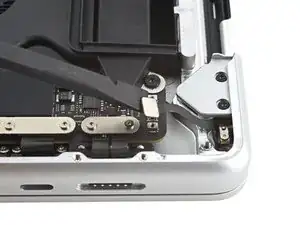

Heble den Druckstecker des Öffnungswinkelsensors mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

Entferne die vier 2,5 mm Torx T5 Schrauben, mit denen die Scharnierabdeckungen befestigt sind. (Zwei auf jeder Seite)

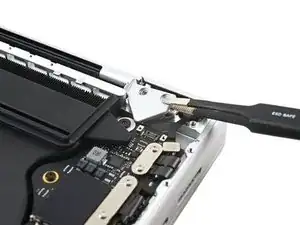

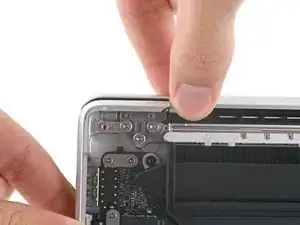

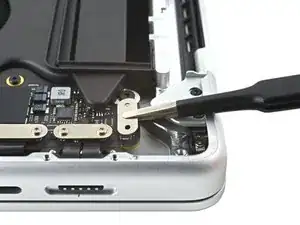

Ziehe die Scharnierabdeckungen mit einer Pinzette horizontal vom Scharnier weg und trenne sie vom Rahmen ab.

Entferne die Scharnierabdeckungen.

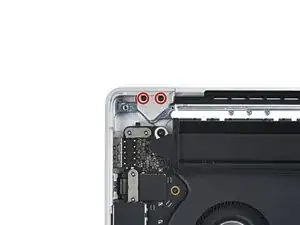

Entferne die beiden 5,2 mm Torx T8 Schrauben von jedem Scharnier (also insgesamt vier).

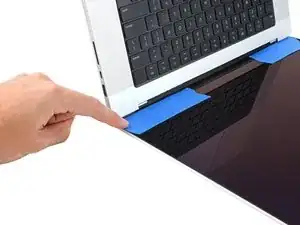

Wenn das Display weiter verwendet werden soll, dann öffne es und bringe auf dem Glas über jedem Scharnier ein Stück Klebeband an. Dadurch wird das Glas vor Kratzern im nächsten Schritt geschützt

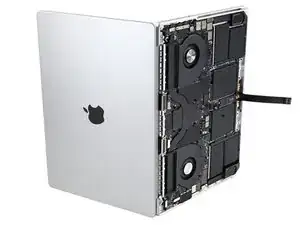

Klappe das Display ganz auf und stelle das MacBook auf einer Seite auf.

Entferne die beiden restlichen 5,2 mm Torx T8 Schrauben. (Eine an jedem Scharnier)

Entferne die obere Schraube als Letzte, wobei du beide Hälften des MacBooks Pro mit einer Hand festhältst. Sie dürfen sich nicht trennen und plötzlich auseinander fallen.

Drücke die beiden Hälften des MacBook Pro zusammen, so dass sich die Scharniere aus ihren Vertiefungen im Gehäuse herausheben.

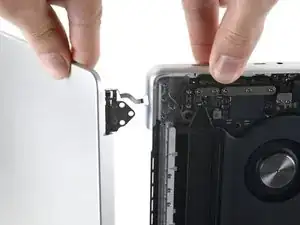

Drücke das Gehäuse des MacBook Pro weg von dir und gleichzeitig das Display hin zu dir, so dass sich die Teile voneinander lösen.

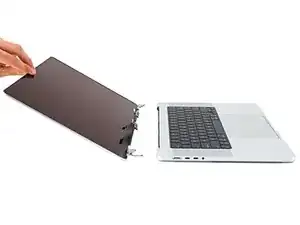

Entferne das Display.
