MacBook Pro 13" Touch Bar 2019 USB-C/Thunderbolt Anschlüsse tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

3 Stunden

Einleitung

Diese Anleitung zeigt, wie die USB-C/Thunderbolt Anschlüsse im MacBook Pro ausgetauscht werden können.

Werkzeuge

Data Alliance Insertion Tools to Push/Pull Connector From Jack

Ersatzteile

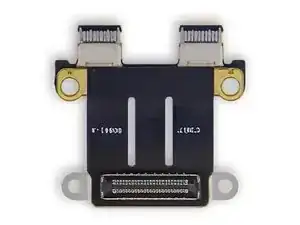

MacBook Pro Retina (A1989 A1990 Mid 2018) USB-C Board

Schritt 1

Bevor du anfängst musst du den Auto Boot Modus deines Mac deaktivieren. Der Auto Boot Modus schaltet deinen Mac an, sobald du das Display öffnest und könnte während des Öffnens ausgelöst werden. Nutze diese Anleitung oder folge der Kurzanleitung unten, um Auto Boot zu deaktivieren. Dieser Befehl funktioniert evtl. nicht auf allen Macs.
Schalte deinen Mac an und öffne Terminal.
Kopiere den folgenden Befehl (oder tippe es genau ab) in das Terminal-Programm.
'sudo nvram AutoBoot=%00
Drücke die "Enter"-Taste. Wenn du danach gefragt wirst, gib dein Passwort ein und drücke "Enter". Achtung: Die Taste kann auch so: ⏎ aussehen oder mit "Return" beschriftet sein.
Jetzt kannst du deinen Mac ausschalten und das untere Gehäuse öffnen, ohne das Gerät versehentlich einzuschalten.
Wenn deine Reparatur fertig ist und dein Mac wieder vollständig zusammengebaut ist, schalte die Auto Boot Funktion wieder mit dem folgenden Befehl an (indem du ihn wieder wie oben in ein Terminal kopierst oder tippst):
sudo nvram AutoBoot=%03

Schritt 2

Bevor du weitermachst, ziehe das Netzteil ab und schalte dein MacBook aus. Schließe das Display und lege es verkehrt herum auf eine weiche Unterlage.
Benutze einen P5 Pentalobe Schraubendreher, um die sechs Schrauben zu entfernen, mit denen das untere Gehäuse befestigt ist.
Zwei 6,2 mm Schrauben.
Vier 3,4 mm Schrauben
Achte während der gesamten Reparatur darauf, den Überblick über jede einzelne Schraube zu behalten und setze sie genau dort wieder ein, wo sie vorher war. Andernfalls könnte dein Gerät beschädigt werden.

Schritt 3

Drücke einen Saugheber im vorderen mittleren Bereich auf das untere Gehäuse deines MacBook Pro.
Hebe den Saugheber an, um einen kleinen Spalt zwischen dem unteren Gehäuse und dem Rahmen zu erzeugen.

Schritt 4

Schiebe ein Plektrum zum Öffnen in die Lücke zwischen unterem Gehäuse und Rahmen.
Schiebe das Plektrum um die nächste Ecke und zur Hälfte an der kurzen Seite des Gehäuses hoch.
Das löst den ersten der versteckten Clips, mit denen das untere Gehäuse am Rahmen befestigt ist. Du solltest spüren und hören können, wie sich der Clip löst.

Schritt 5

Wiederhole den vorangegangenen Schritt auf der gegenüberliegenden Seite, schiebe das Plektrum unter das untere Gehäuse und an der Seite hoch, um den zweiten Clip zu lösen.

Schritt 6

Schiebe dein Plektrum noch einmal unter die Vorderkante des unteren Gehäuses dicht an einem der beiden mittleren Schraubenlöcher.
Drehe das Plektrum leicht, um den dritten Clip zu lösen, mit dem das untere Gehäuse am Rahmen befestigt ist.
Wiederhole das Ganze nochmal auf der anderen Seite der mittleren Schraubenlöcher, um den vierten Clip zu lösen.

Schritt 7

Drücke das Gehäuse Unterteil zur Vorderseite des MacBooks hin (also weg von den Scharnieren), bis sich die letzten Rasten lösen, mit denen das Gehäuseunterteil befestigt ist.
Drücke erst in einer Ecke, dann in der anderen.
Drücke seitlich, nicht nach oben.
Du musst wahrscheinlich ziemlich kräftig drücken.

Schritt 8

Entferne das Gehäuseunterteil.

Why does this show a logic board with 2 fans? Mine has only 1 fan.

Cary B -

If yours only has one it’s the 2 thunderbolt model from another year or a MacBook Air of some sort:-)

HelloMacOS -

Schritt 9

Der Akkustecker am Rand des Logic Boards nahe am Akku ist mit einem großen Stück Klebeband bedeckt. Ziehe es behutsam ab.
Entferne das Klebeband.

Schritt 10

Ziehe das kleine Stück Klebeband zurück, mit dem der Stecker am Datenkabel der Akkuplatine bedeckt ist.
Das Klebeband ist mit dem Flachbandkabel verbunden und lässt sich nicht ganz abziehen. Es genügt, wenn du es so weit zurückziehst, um an den Stecker zu gelangen.

Schritt 11

Schiebe den Stecker am Datenkabel der Akkuplatine aus seinem Anschluss heraus und trenne ihn ab.
Schiebe parallel zum Logic Board in Kabelrichtung.

Would be nice to mention the fact you have to lift up the tiny little plastic cable locking device before pulling this ribbon cable out.

Cary B -

Schritt 12

Biege das Datenkabel der Akkuplatine zur Seite aus dem Weg.

Schritt 13

Entferne die 3,7 mm Torx T5 Breitkopfschraube, die den Akkusstecker befestigt.

Schritt 14

Hebe den Akkustecker mit einem Spudger behutsam nach oben und trenne den Akku ab.
Hebe den Stecker so weit nach oben, dass er sich nicht so leicht wieder mit seinem Anschluss verbinden kann. Wenn dies im Lauf der Reparatur doch passiert, kann das MacBook Pro beschädigt werden.

Schritt 15

Entferne die beiden 1,8 mm Torx T3 Schrauben, mit denen die Halterung am Stecker des Trackpadkabels befestigt ist.

use a t4 for and push down hard the screw on the right, it feels like apple just fcks with us for no reason other than to make it harder to fix these things

no flex - 31/01/23

Schritt 16

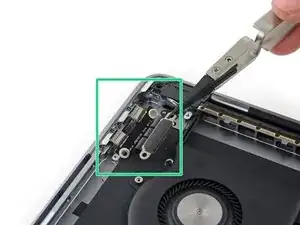

Entferne die Halterung am Stecker des Trackpadkabels mit einer Pinzette.

Schritt 17

Heble den Stecker am Flachbandkabel zum Trackpad mit einem Spudger gerade nach oben aus seinem Anschluss auf dem Logic Board hoch und trenne ihn ab.

Schritt 18

Entferne die beiden Torx T3 Schrauben.
Hier sind die beiden Schrauben.

These are T3 on this machine I'm working on

Cool_Breeze -

Thanks for letting me know:-)

on the machine I was working on I was able to use a T4

But thanks again for letting me know

HelloMacOS -

t3 on left and t4 on right

no flex -

Schritt 19

Ziehe vorsichtig das schwarze Klebeband zurück, bis der ZIF-Stecker freiliegt.
Klappe den Sicherungsbügel am ZIF-Anschluss nach oben und ziehe das Kabel vorsichtig aus dem Anschluss heraus.
Wiederhole für den jetzt freigelegten Stecker.
Die gelb markierten Schrauben sind bei diesem Schritt unwichtig, sie sind direkt auf dem Board markiert. Das gelbe Rechteck bezieht sich auf obigen Schritt.

the bottom one is very very difficult good luck

no flex -

make sure you click the piece up before moving the connector ribbons. you will hear a click.

no flex -

Schritt 20

Entferne die beiden Torx T3 Schrauben.
Entferne vorsichtig die Metallabschirmung.
Unter der Metallabschirmung befindet sich ein Stecker, trenne ihn behutsam ab.

T3s on my A1989 here.

Christopher Moore -

Thanks for letting my me know:-)

Il change the size

When I was taking my one apart I was able to use a T4

Thanks for letting me know:-)

HelloMacOS -

sometimes t5 needed. ive used t3 and t4 and just before drilling another hole on a whim tried t5

no flex - 08/01/23

you are missing a picture of the connecter being unplugged (last step on this) step 20

no flex -

Schritt 21

Entferne die beiden Torx T4 Schrauben
Entferne behutsam die Metallabschirmung.
Unter der Abschirmung werden zwei Stecker sichtbar, löse sie vorsichtig ab.
Das zweite Kabel ist leicht festgeklebt. Schiebe einen Spudger darunter und trenne es ab.
Das festgeklebte Kabel ist sehr dünn und empfindlich. Arbeite langsam und sorgfältig.

Bear in mind Touch ID is paired to the logic board so if you're replacing the Touch ID along with the logic board, be sure to check the power Touch ID button is mounted correctly and can be depressed before you put the logic board back in. Otherwise you may find yourself taking the board back out again. Don't ask me how I know.

Cool_Breeze -

can we get pictures of the two connectors under the shield

no flex -

Schritt 22

Entferne vier Torx T3 Schrauben.
Entferne vorsichtig die Metallabschirmungen.
Löse vorsichtig den Stecker.

Bei mir waren die beiden unteren markierten Schrauben nur mit einem Torx T4 lösbar. Außerdem sind sie länger als die oberen Schrauben, was beim Zusammenbau zu beachten war.

Gregor Tempel -

Schritt 23

Trenne die Kabel vorsichtig mit einem Öffnungswerkzeug ab.
Arbeite sehr behutsam, wenn du zu stark hebelst kann sich der Anschluss vom Board lösen.

Schritt 24

Entferne die beiden Torx T3 Schrauben.
Entferne die Metallabschirmung.
Löse den Stecker.

So where is the touchbar connector on the actual 13 inch Macbook Pro logic board?

Mine is the A2159. This logic is not the one that mine is.

Cary B -

Schritt 25

Ziehe das schwarze Klebeband zurück, um an den ZIF-Anschluss heranzukommen.
Klappe den Sicherungsbügel am ZIF-Anschluss nach oben und ziehe das Flachbandkabel aus dem Anschluss heraus.
Wiederhole für den eben freigelegten Anschluss.

Schritt 26

Ziehe das schwarze Klebeband zurück, um an den ZIF-Anschluss heranzukommen.
Klappe den Sicherungsbügel am ZIF-Anschluss nach oben und ziehe das Flachbandkabel aus dem Anschluss heraus.

Schritt 27

Entferne die beiden Torx T3 Schrauben.
Entferne die Metallabschirmung.
Unter der Abschirmung befindet sich ein Stecker, trenne ihn vorsichtig ab.

Schritt 28

Entferne die Torx T4 Schraube.
Entferne die Metallabschirmung.
Trenne den Stecker ab.
Die beiden gelb markierten Schrauben sind auf dem Board selbst markiert und bei diesem Schritt unwichtig. Gelb bezieht sich in obigem Schritt auf das gelbe Rechteck.

Schritt 29

Entferne die beiden 1,4 mm langen Torx T3 Schrauben, mit denen die Halterung befestigt ist.
Entferne die Halterung.

Schritt 30

Trenne behutsam den Audioanschluss mit einem Spudger ab.
Trenne behutsam das Touch-ID-Flachbandkabel mit einem Spudger ab.

Schritt 31

Entferne die beiden 2,4 mm langen Torx T3 Schrauben, mit denen die Halterung des Displaykabels befestigt ist.
Entferne die beiden 1,2 mm langen Torx T3 Schrauben, mit denen die Halterung des Displaykabels befestigt ist.
Entferne die Halterung.
Trenne das Flachbandkabel behutsam mit einem Spudger ab.

Schritt 32

Entferne sechs 2,2 mm langen Torx T5 Schrauben, mit denen das Logic Board befestigt ist.
Entferne drei 1,9 mm langen Torx T5 Schrauben, mit denen das Logic Board befestigt ist.
Entferne drei 2,3 mm langen Torx T5 Schrauben (3,7 mm Schraubenkopf), mit denen der Kühlkörper befestigt ist.
