Logitech MX Master 3S öffnen

Geschrieben von: Clay Eickemeyer

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

15 - 30 Minuten

Einleitung

Diese Anleitung zeigt, wie die Logitech MX Master 3S Maus geöffnet werden kann.

Die Maus muss geöffnet werden, wenn du sie reinigen willst, Probleme mit der Mechanik beseitigen oder ein Teil austauschen möchtest.

Schiebe die Ausschalttaste in die Off-Position, ziehe alle Kabel ab und lege die Maus mit der Unterseite nach oben auf die Arbeitsfläche.
Die ungewöhnliche Form der Maus verhindert möglicherweise, dass sie stabil liegt. Wenn nötig, lege die Maus auf ein weiches Tuch, damit sie nicht wackelt.
Wenn du die Mausfüße weiterverwenden willst, musst du sie gut erwärmen, um den Kleber rückstandsfrei zu entfernen.

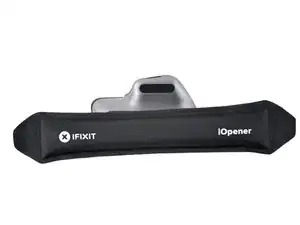

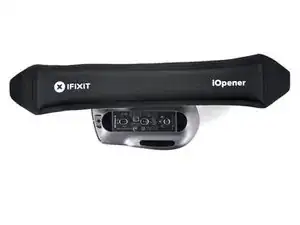

Lege einen erwärmten iOpener jeweils eine Minute lang auf die Mausfüße.
Du kannst den Kleber auch mit einem Haartrockner aufweichen.
Wenn du einen Haartrockner verwendest, richte den warmen Luftstrom nur wenige Sekunden lang auf eine Stelle. Sie darf nur warm und nicht heiß werden, andernfalls kann der Kunststoff schmelzen oder sich verformen.

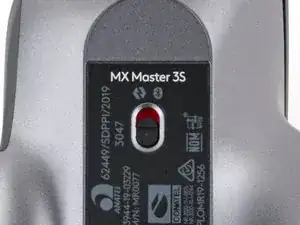

Es kann sein, dass der Kleber am Infoaufkleber weich wird. Du brauchst ihn aber nicht ablösen.

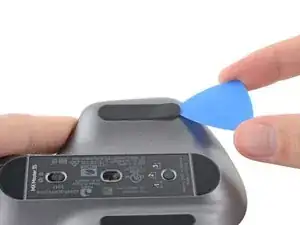

Setze ein Plektrum unter die Kante des linken Mausfußes ein.
Arbeite langsam und passe auf, dass das Plektrum unter den Mausfuß und den Kleber gleitet. Diese beiden Schichten lösen sich voneinander ab.
Wenn du den Mausfuß weiter verwenden willst, dann achte darauf, dass du ihn nicht knickst oder von der Klebeschicht ablöst.
Wenn sich der Mausfuß nicht leicht ablösen lässt, dann erwärme ihn erneut.
Schiebe das Plektrum unter den Mausfuß und löse den Kleber soweit ab, dass du den Fuß mit den Fingern fassen kannst.

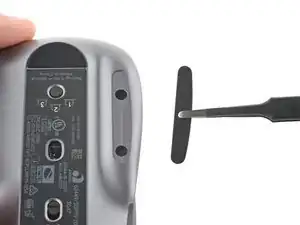

Ziehe den linken Mausfuß nach oben und entferne ihn.

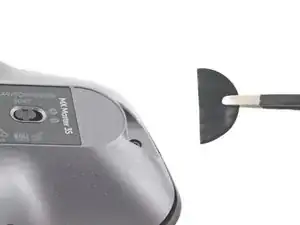

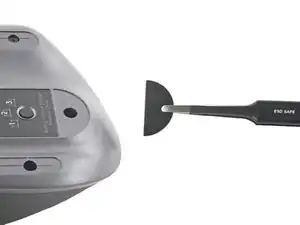

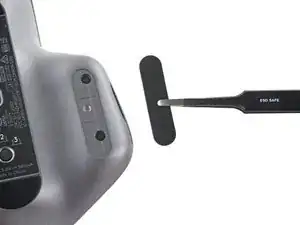

Wiederhole die vorherigen zwei Schritte für die restlichen drei Füße.
Unter dem vorderen Mausfuß befindet sich keine Schraube. Wenn du die Mausfüße nur entfernst, um die Maus zu öffnen, brauchst du diesen Fuß nicht ablösen.

Wenn sich der Kleber vom Mausfuß abgelöst hat:

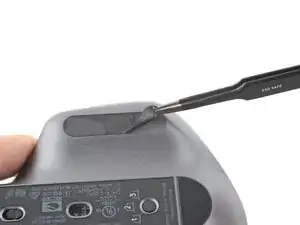

Schiebe einen Spudger mit dem flachen Ende unter eine Kante der Klebeschicht. Wenn der Kleber zäh wird, musst du ihn nochmals erwärmen.

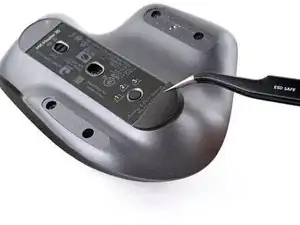

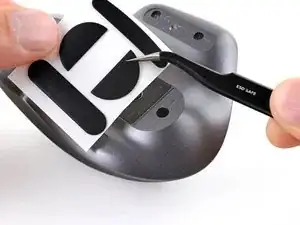

Beseitige größere noch vorhanden Reste vom Kleber mit einer Pinzette oder einem Spudger.
So werden neue oder die alten Mausfüße wieder befestigt:
Reinige die Unterseite der Maus gründlich mit Alkohol und einem fusselfreien Mikrofasertuch. Lasse die Oberfläche gut trocknen.
Ziehe die neuen Mausfüße von ihrer Schutzfolie ab und drücke sie an den vorgesehenen Stellen fest.

Why are we removing leftover adhesive if we went to the trouble of heating for full removal (and reuse)?

This makes no sense. Might as well just rip em off!

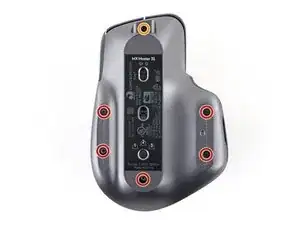

Entferne die fünf 4,3 mm langen Kreuzschlitzschrauben, mit denen die untere Hälfte des Gehäuseunterteils befestigt ist.
Entferne die einzelne 4,2 mm lange Torx T5 Schraube, mit denen die obere Hälfte des Gehäuseunterteils befestigt ist.

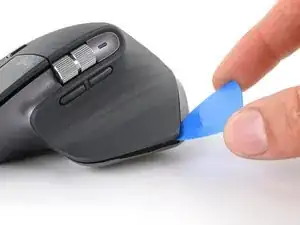

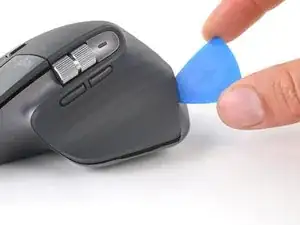

Setze ein Plektrum in die Naht zwischen der Daumenauflage und dem Gehäuseunterteil ein.

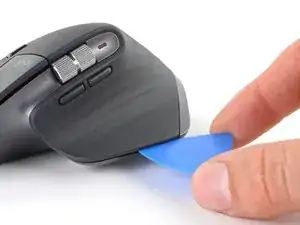

Schiebe das Plektrum nach unten rechts zur Rückseite des Gehäuseoberteils hin und heble nach oben, um die Rasten an der linken Seite zu lösen.

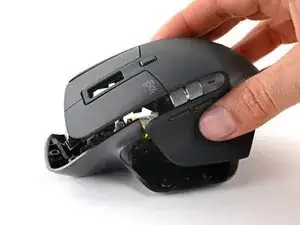

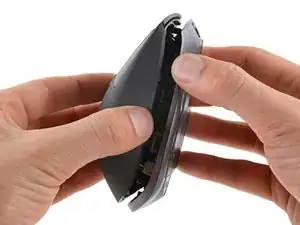

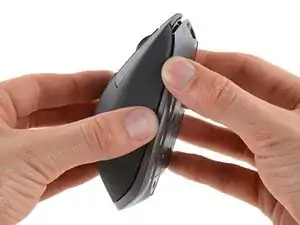

Heble das Gehäuseoberteil und das Gehäuseunterteil vorsichtig auseinander, bis sich die Rasten an der rechten Seite der Maus lösen.
Versuche noch nicht das Gehäuseoberteil ganz zu entfernen, es ist noch durch ein empfindliches Kabel und eine weitere Raste mit dem Gehäuseunterteil verbunden.

Lege die Maus zurück auf die Arbeitsfläche, passe auf, dass keine der Rasten wieder einschnappt.

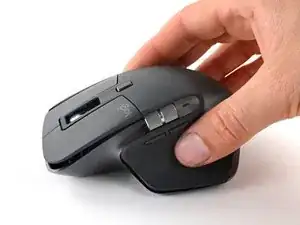

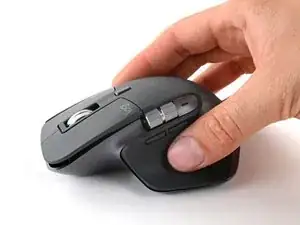

Fasse das Gehäuseoberteil an und hebe die rechte Kante teilweise hoch.
Ziehe das Gehäuseoberteil nach oben und zurück, um die letzte Raste zu lösen und das Gehäuseobeeteil vom Unterteil zu trennen.

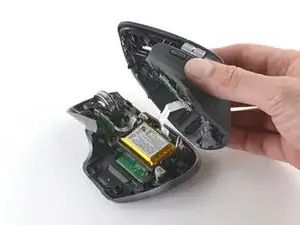

Halte die beiden Hälften zusammen, sie sind noch durch ein Kabel miteinander verbunden.
Um das Gehäuseoberteil wieder einzubauen, musst du erst die Vorderkante einsetzen und es dann ringsherum festdrücken, bis die restlichen Rasten einschnappen.

Achte darauf, dass das Verbindungskabel zwischen Ober- und Unterteil nicht zu stark angespannt wird.

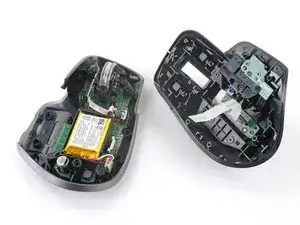

Hebe das Gehäuseoberteil vom Unterteil ab und lege es rechts von der Maus ab.

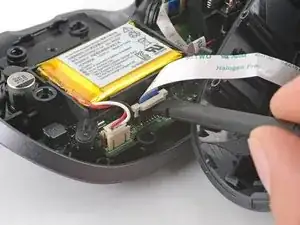

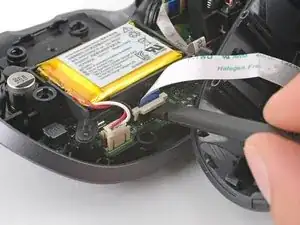

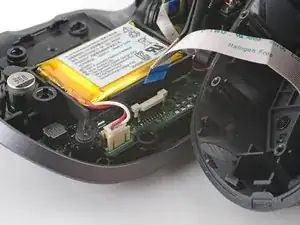

Hebe den Sicherungsbügel am Anschluss des Verbindungskabels behutsam mit dem flachen Ende des Spudgers hoch.
Schiebe das Kabel gerade aus seinem Anschluss auf dem Logic Board heraus.
Setze das Kabel beim Zusammenbau so ein, dass die blaue Lasche nach oben zeigt. Drücke dann den Sicherungsbügel nach unten, um das Kabel zu sichern.
