Logitech G703 öffnen

Geschrieben von: Dominik Schnabelrauch

Kommentare: 3

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

15 - 25 Minuten

Einleitung

Diese Anleitung zeigt dir, wie du die kabellose Logitech G703 Gaming-Maus zum Reinigen oder für eine Reparatur öffnen kannst.

Werkzeuge

Schritt 1

Bevor du loslegst, stelle den Schalter an der Unterseite in die rote OFF Position, um die Maus auszuschalten.

Schritt 2

Wenn du die bisherigen Mausfüße weiterverwenden willst, musst du sie gut erwärmen, damit sie sich gut ablösen lassen.

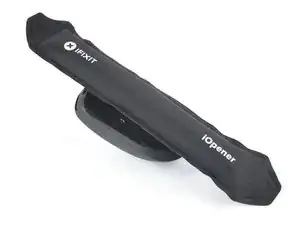

Lege einen erwärmten iOpener zwei Minuten lang auf den unteren Mausfuß.
Du kannst auch einen Haartrockner oder ein Heißluftgebläse benutzen, darfst die Maus aber nicht Überhitzen, der Akku im Inneren ist sehr hitzeempfindlich.

Schritt 3

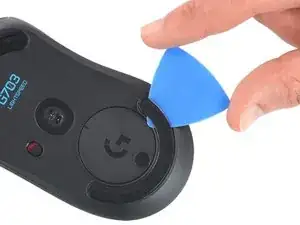

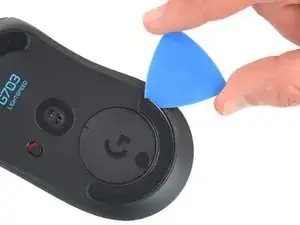

Schiebe ein Plektrum unter die Kante des unteren Mausfußes.
Arbeite langsam und achte darauf, dass das Plektrum wirklich unter dem Mausfuß und seiner Klebeschicht ist, wenn du den Mausfuß weiterverwenden willst. Er löst sich leicht von seiner Klebeschicht ab.
Wenn der Mausfuß noch festhängt, dann erwärme ihn nochmals, bevor du weiterarbeitest.
Schiebe das Plektrum soweit unter den Mausfuß, bis du ihn als Ganzes ablösen kannst.
Entferne den Mausfuß.
Wiederhole das Verfahren für den oberen Mausfuß.

Schritt 4

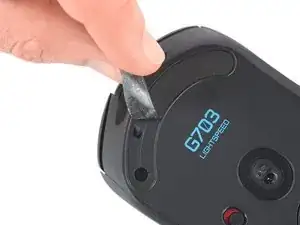

Wenn sich die Klebeschicht vom Mausfuß abgelöst hat:
Schiebe einen Spudger mit dem flachen Ende unter eine Kante der Klebeschicht. Wenn der Kleber zäh geworden ist, musst du ihn nochmals erwärmen.
Löse die Klebeschicht ab.
Bevor du neue oder die alten Füße wieder anbringst, beseitige die Kleberreste mit einem fusselfreien Tuch und hochkonzentriertem Isopropylakohol.

Schritt 5

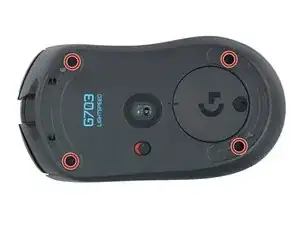

Entferne die vier 5,4 mm langen Kreuzschlitzschrauben, mit denen die beiden Gehäusehälften miteinander verbunden sind.

Schritt 6

Vor dem Mausrad befinden sich Klammern, die die beiden Hälften zusammenhalten. Am einfachsten ist es, die Hälften auf der Rückseite der Maus auseinander zu ziehen und anschließend die Klammern auf der Vorderseite zu öffnen, um sie zu trennen.
Trenne die beiden Hälften noch nicht komplett voneinander - sie sind noch über ein empfindliches Kabel miteinander verbunden!

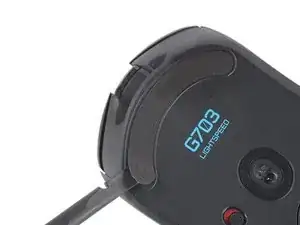

Ziehe die beiden Gehäusehälften hinten leicht auseinander, sodass sich ein schmaler Spalt ergibt.

Schritt 7

Die Vorderseite der Maus wird durch Kunststoffklammern zusammengehalten. Sie können besonders fest sein und lassen sich nur mit einigem Kraftaufwand auseinanderziehen. Übe gleichmäßigen, langsam zunehmenden Druck aus, um die Hälften voneinander zu lösen.

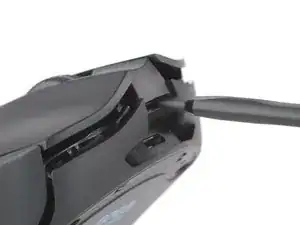

Setze einen Spudger in den kleinen Spalt zwischen dem Ober- und dem Unterteil der Maus direkt über der Ladebuchse ein.
Heble die Klammern auseinander, indem du den Spudger nach oben drückst, um die beiden Hälften voneinander zu lösen.
Die beiden Hälften sind immer noch durch ein empfindliches Kabel verbunden!

Schritt 8

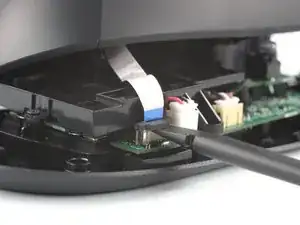

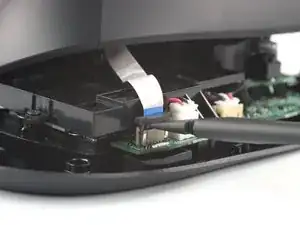

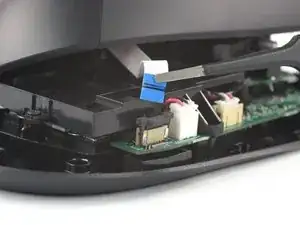

Benutze das flache Ende eines Spudgers, um die schwarze Schiebeverriegelung am Anschluss des Verbindungskabels vorsichtig sowie wie möglich anzuheben, bis das Kabel nicht mehr verriegelt ist.
Ziehe das Kabel aus dem Anschluss.

Schritt 9

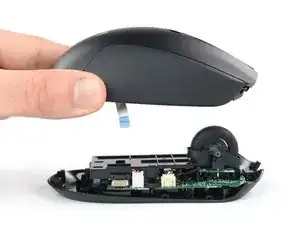

Entferne nun die obere Hälfte der Maus.

Abschluss

Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.

***

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.***

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? In unserem Forum findest du Hilfe bei der Fehlersuche.
