Einleitung

Dies ist eine grundständige Anleitung. Sie ist Bestandteil anderer Anleitungen und nicht zum alleinstehenden Gebrauch gedacht.

  1. lquDimvZWHVcGkIF
    lquDimvZWHVcGkIF
    MrBPlfJiyDeCh3Xy
    OCFESWwSM6pujQaM
    • Bevor du beginnst, entlade deinen Akku auf unter 25%. Ein geladener Lithium-Ionen-Akku kann sich entzünden und/oder explodieren, wenn er bei der Reparatur versehentlich beschädigt wird.

    • Fahre dein MacBook herunter und stecke alle Kabel aus.

    • Schließe den Bildschirm, drehe Laptop um und lege ihn hin. Öffne den Laptop erst wieder, nachdem der Akku abgetrennt wurde.

  2. UU3OByKvXHdj5Y2H
    UU3OByKvXHdj5Y2H
    IiKX3lhcjAkhlYAf
    • Entferne die beiden 6,4 mm langen Pentalobe P5 Schrauben, mit denen das Gehäuseunterteil befestigt ist:

    • Zwei Schrauben mit einem kurzen Gewindeteil in der Nähe der Scharniere

    • Zwei Schrauben mit einem langen Gewindeteil an der Vorderseite des MacBooks

    • Halte die Schrauben während der Reparatur gut geordnet und achte darauf, dass jede wieder an ihren ursprünglichen Platz zurück kommt, sonst kann das Gerät beschädigt werden.

  3. dokINhbATeVrKXtr
    dokINhbATeVrKXtr
    TjUylLnpiHfWk2sV
    m6fVPUBtNhtoYYHl
    • Drücke einen Saugheber in der Mitte der vorderen Kante auf das untere Gehäuse fest.

    • Ziehe den Saugheber fest und gleichmässig hoch, bis ein schmaler Spalt zwischen dem Gehäuseunterteil und dem Rahmen entstanden ist.

    • Setze ein Plektrum in den Spalt ein.

  4. r1PnvK4dFMUcPiZ6
    r1PnvK4dFMUcPiZ6
    UN3KWFRyx5POUqii
    • Während jedem der nächten vier Schritte solltest du spüren und hören, wie sich die einzelnen vier Klammern lösen. Wenn nicht, setze das Plektrum tiefer ein und versuche es erneut.

    • Schiebe das Plektrum in die untere rechte Ecke um die erste Klammer zu lösen.

  5. KMrlRCsbYnMvsCqN
    KMrlRCsbYnMvsCqN
    Dg1ll1M2bPNmSLkK
    An5h56yp4uJiaFdl
    • Schiebe das Plektrum nun um die rechte untere Ecke und dann Dreiviertel der rechten Seitenkante entlang nach oben, um die zweite Klammer zu lösen.

  6. MRa4fHfEoRr5JYMB
    MRa4fHfEoRr5JYMB
    XwX31uUFXvSVQAYu
    • Setze das Plektrum wieder in ursprünglichen Spalt in der Mitte der vorderen Kante ein.

    • Schiebe das Plektrum zur linken unteren Ecke, um die dritte Klammer zu lösen.

  7. BZcYxSnwP3LMtOMu
    BZcYxSnwP3LMtOMu
    ToKEaQbPAPCvXQKB
    kNvutCH2F4W6dDSA
    • Schiebe das Plektrum nun um die linke untere Ecke und dann etwa Dreiviertel der linken Seitenkante entlang nach oben, um die vierte Klammer zu lösen.

  8. JxjCoOqbtL6riXKd
    JxjCoOqbtL6riXKd
    bXZHWpvubTHOOBVP
    AuNBkdMIobCVlYIC
    • Ziehe das untere Gehäuse fest jeweils an einer Ecke von den Scharnieren weg, um die vier Verriegelungslaschen zu lösen.

    • Schiebe die Abdeckung lediglich - Hebe sie nicht an!

    • Dies kann erhebliche Kraft erfordern. Du solltest spüren, wie sich die Laschen beim Entriegeln lösen.

  9. FWeRBd2w3tTYyDWB
    FWeRBd2w3tTYyDWB
    dQ1idM13kbRF6NQC
    xiQGlvxvkRYsPqmh
    • Entferne nun die Rückabdeckung.

    • Für den anschließenden Zusammenbau:

    • Setze die Abdeckung auf und richte die Schiebelaschen in der Nähe des Displayscharniers aus. Drücke die Abdeckung nach unten und schiebe sie in Richtung des Scharniers, bis die Laschen einrasten.

    • Du kannst unter die Abdeckung schauen, um sicherzustellen, dass die Laschen richtig eingerastet sind.

    • Wenn die Schiebelaschen vollständig eingerastet sind und das untere Gehäuse richtig ausgerichtet aussieht, drücke es fest nach unten, um die darunter liegenden Clips einrasten zu lassen. Du solltest vier klare Klickgeräusche hören und fühlen, wenn sie wieder einrasten.

  10. DP2BQNffNgdKM1dp
    DP2BQNffNgdKM1dp
    ZNVTusG4UytALFiu

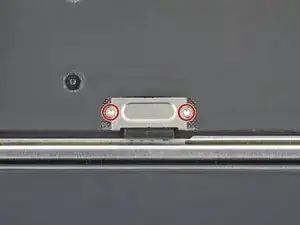

    • Entferne die beiden 1,5 mm langen Torx T3 Schrauben, mit denen die Abdeckung des Akkusteckers befestigt ist.

    • Die Schrauben können unterschiedlich sein. Möglicherweise musst du einen Torx T4 Schraubendreher verwenden. Behalte das bei dieser Reparatur immer im Hinterkopf, wenn du auf eine Torx T3 Schraube triffst.

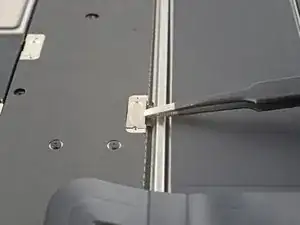

  11. 2UVCE1lqOt3ViR3I
    2UVCE1lqOt3ViR3I
    JCSnLNLOpWoUBEM2

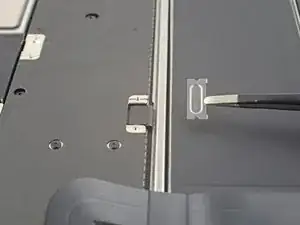

    • Entferne die Abdeckung des Akkusteckers.

  12. TLUsv2wJrhFsJtLN
    TLUsv2wJrhFsJtLN
    TnjVCuugvheTD3RO

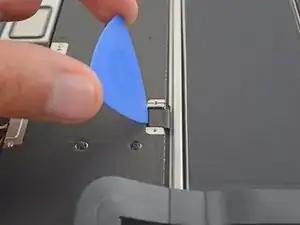

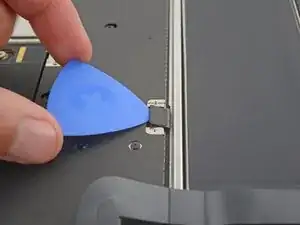

    • Heble den Akkustecker mit einem Plektrum hoch und trenne ihn ab.

  13. NSPxdeqtO1JUvbxB
    NSPxdeqtO1JUvbxB
    g41WQtMp5dLLJlDa

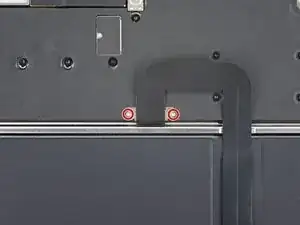

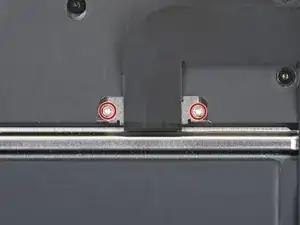

    • Entferne die beiden 1,5 mm langen Torx T3 Schrauben, mit denen die Abdeckung des Trackpadkabels befestigt ist.

  14. tc4JdLh4FQjJvLAv
    tc4JdLh4FQjJvLAv
    IkHGQ2jCQ34fLaRM

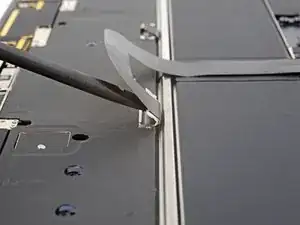

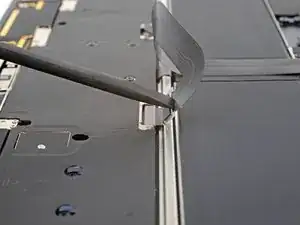

    • Schiebe die Abdeckung des Trackpadkabels mit einem Spudger oder deinen Fingern aus dem Weg, um Zugang zum darunterliegenden Druckstecker zu erhalten.

  15. kDYIrfrnwEkqPsXa
    kDYIrfrnwEkqPsXa
    6CEOTmQeUPpoBYgX

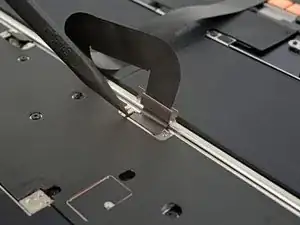

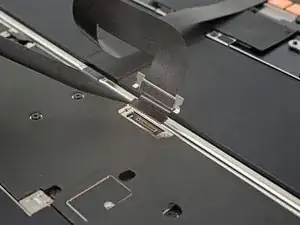

    • Heble den Druckstecker am Trackpadkabel mit der Spudgerspitze hoch und trenne ihn ab.

    • Um Steckverbinder wie diesen wieder anzubringen, bringe ihn in die richtige Position und drücke dann vorsichtig auf eine Seite, bis er dort einrastet. Wiederhole das auf der anderen Seite. Drücke dabei nicht auf die Mitte. Wenn der Steckverbinder nicht in der richtigen Position ist, können die Pins verbogen werden, was zu irreparablen Schäden führt.

  16. kebHJh5MREfKeChO
    kebHJh5MREfKeChO
    yXHTMYe5o5TVlUuK
    • Löse den Schaumstoff von der Abdeckung des unteren Displaykabels ab und entferne ihn, so dass eine verborgene Schraube sichtbar wird.

  17. GhFFLpSVpKU1GbHZ
    GhFFLpSVpKU1GbHZ
    vbkVhjEc6TCmdgAB

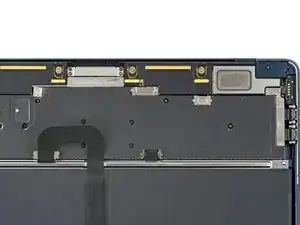

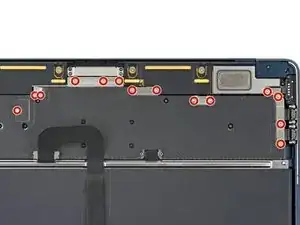

    • Entferne die vierzehn 1,5 mm langen Torx T3 Schrauben, mit denen die verschiedenen Kabelabdeckungen befestigt sind.

  18. tDoRqVthgyBwLuH3
    tDoRqVthgyBwLuH3
    oHIUcWZjosMSaTVL
    HqNZAhumpdONQSyj

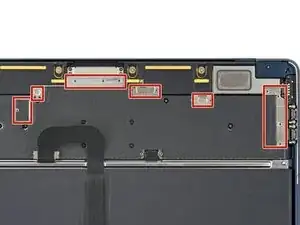

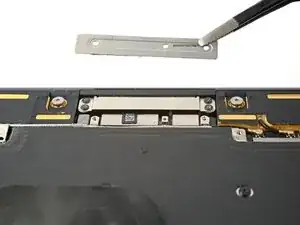

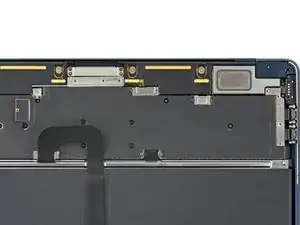

    • Entferne die sechs Kabelabdeckungen mit einer Pinzette oder deinen Fingern.

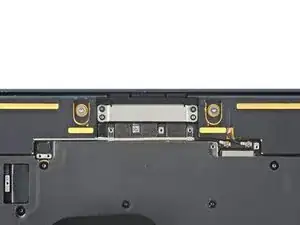

  19. Z6XJOeLQvSEoY6Ud
    Z6XJOeLQvSEoY6Ud
    OGUwoZfW3uyRNoFV

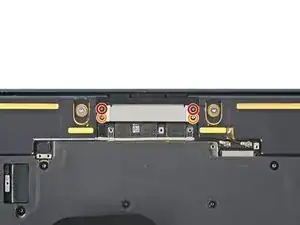

    • Entferne die vier Schrauben, mit denen die Abdeckung des oberen Displaykabels befestigt ist:

    • Zwei 2,5 mm P2 Pentalobe Schrauben

    • Zwei 2,5 mm Torx T3 Schrauben

    • Die Pentalobe Schrauben müssen beim Zusammenbau in die Gewinde in ihren Schraubenlöchern in der Kunststoffhalterung eingedreht werden.

  20. yHBGcU5mdXnAjils
    yHBGcU5mdXnAjils
    vgZuC11qRkrJAUYZ

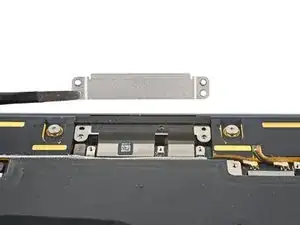

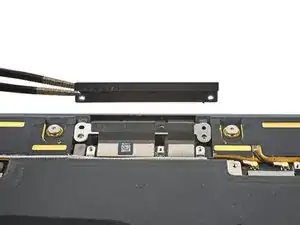

    • Entferne die Abdeckung des oberen Displaykabels und der Kunstoffhalterung.

    • Achte beim Zusammenbau darauf, dass die obere Lippe der metallenen Kabelabdeckung in den Schlitz in der Kunstoffhalterung eingreift.

  21. 2toVgNqvDjmp3LAX
    2toVgNqvDjmp3LAX
    uOGQURX1qQxBARDv
    4l1XKrQUMwR4N5cf

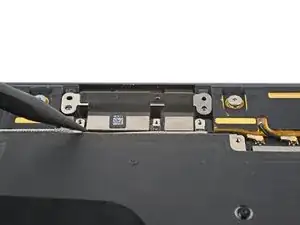

    • Heble beide Druckstecker der Displaykabel mit der Spudgerspitze hoch und trenne sie ab.

  22. b2RpNaD1nCBYql1I
    b2RpNaD1nCBYql1I
    ZEA4KfDbu4ivGO4u
    • Trenne den Druckstecker der Mikrophon-Baugruppe direkt links vom Displaykabel ab.

    Does anybody know what this connects too?
    Is it part of the Holy Display Trinity (LCD LVDS, Backlight & Camera) or is this something else?

    OmeletteBaguette -

    Hi! Thank you for the comment. This is the microphone array connector. The guide has been updated!

    Spencer Day -

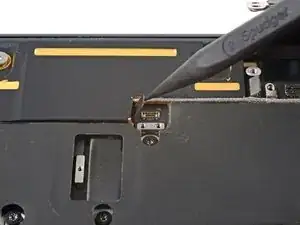

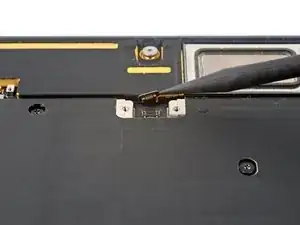

  23. ymENyfvnv5AZPwbg
    ymENyfvnv5AZPwbg
    ZOKpDPooXKV5tOCD
    B1dEUpq3UQEKtixJ

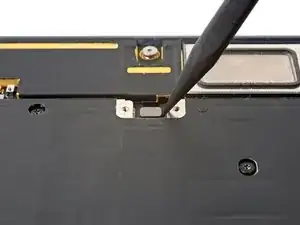

    • Trenne die Druckstecker des linken und rechten Lautsprechers ab.

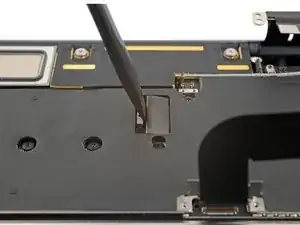

  24. rEFdiOaWA6wwqG4U
    rEFdiOaWA6wwqG4U
    voBjG5XYdgaORVuG

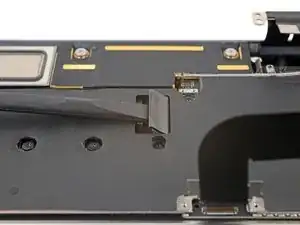

    • Setze einen Spudger mit dem flachen Ende zwischen das Verbindungskabel und den Schraubenpfosten ein.

    • Heble nach oben und trenne das Verbindungskabel ab.

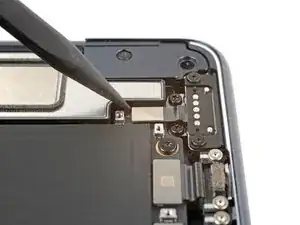

  25. vamcEeLCRiWvMHiq
    vamcEeLCRiWvMHiq
    WWEeHRitHGqKKQwF

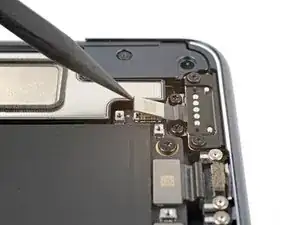

    • Trenne den Druckstecker des MagSafe-Anschlusses ab.

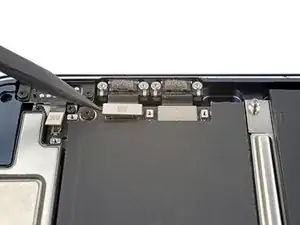

  26. SZqOLGRsDkkEBCeP
    SZqOLGRsDkkEBCeP
    TPZaqnAkKAanTQSP
    qXirh6KhTqPM5M6l

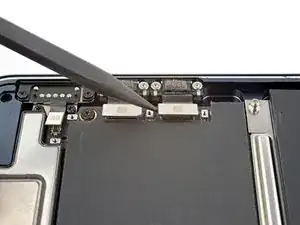

    • Trenne die beiden Druckstecker des Thunderbolt-Anschlusses ab.

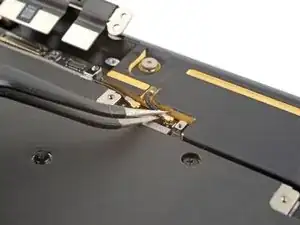

  27. WeItlAGWcdnimZFn
    WeItlAGWcdnimZFn
    IAMRqiVgPt1dyL2w
    SuGQA2tqHgPLTyE6

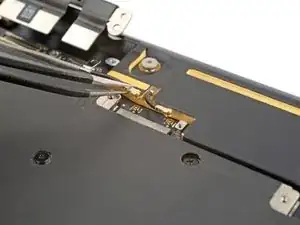

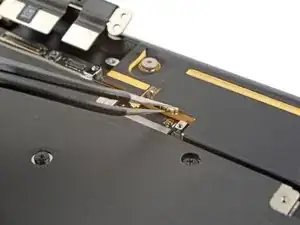

    • Fasse den ersten Antennenstecker so nah wie möglich am Anschluss mit einer Pinzette an.

    • Hebe ihn gerade nach oben und trenne das Kabel ab.

    • Die Antennenstecker auf dem Logic Board sind sehr empfindlich. Ziehe sie beim Abtrennen gerade nach oben, biege sie nicht zur Seite.

    • Wiederhole diesen Vorgang für das zweite Antennenkabel.

    • Um Antennestecker, so wie diese hier, wieder anzuschließen, musst du sie über ihren Anschlüssen ausrichten und mit dem flachen Ende des Spudgers nach unten drücken. Der Stecker sollte dann einschnappen. Das ist etwas knifflig und du musst es wahrscheinlich mehrmals probieren.

  28. coVEVuHYQZMsRrpo
    coVEVuHYQZMsRrpo
    WYM1CHZKNjV3Jsos

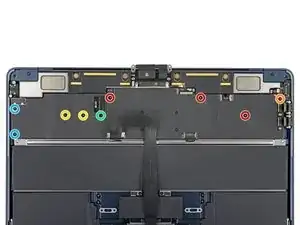

    • Entferne die neun Schrauben, mit denen das Logic Board befestigt ist:

    • Drei 3,8 mm lange Torx T5 Schrauben

    • Eine 3,6 mm lange Torx T5 Schraube

    • Zwei 3,4 mm lange Torx T5 Schrauben

    • Eine 3,1 mm lange Torx T5 Schraube

    • Zwei 2,7 mm lange Torx T3 Schrauben

  29. uT2EkY2svYxs3igN
    uT2EkY2svYxs3igN
    uJsLXWNrEM5eDIJp
    xosit6DTBFMSEdJG

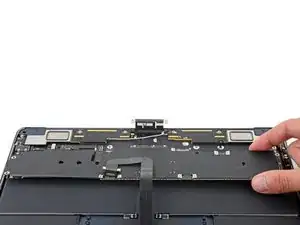

    • Das Logic Board und seine Abdeckung sind miteinander verbunden und werden als Einheit ausgebaut.

    • Die Abdeckung geht über die linke Kante des Logic Boards hinaus und verbiegt sich leicht. Ziehe das Logic Board an dieser Seite nicht hoch.

    • Fasse das Logic Board an der rechten Seite und schiebe es zum Trackpad hin, bis es aus den Vorsprüngen nahe bei den Lautsprechern heraus ist.

    • Entferne das Logic Board.

  30. R6bKkQ5A3tGPGDtd

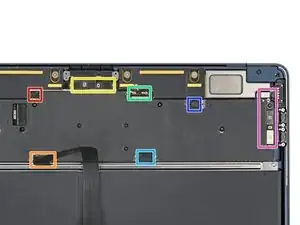

    • Überprüfe beim Zusammenbau, ob keine Kabel unter dem Board eingeklemmt sind, wenn du es wieder an seinen Platz zurücksetzt. Überprüfe sorgfältig jede dieser sieben Stellen:

    • Rechtes Lautsprecherkabel

    • Trackpadkabel

    • Displaykabel

    • Antennenkabel

    • Akkukabel

    • Linkes Lautsprecherkabel

    • Kabel zum USB-C-Anschluss und zum MagSafe-Anschluss

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
