JBL Charge 2 Lautsprecher tauschen

Geschrieben von: Mauzor Ilonzo
  • Kommentare: 4
JBL Charge 2 Lautsprecher tauschen

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

20 Minuten

Einleitung

Diese Anleitung zeigt, wie die Lautsprecher im JBL Charge 2 getauscht werden können.

  1. IlBb3hXMMPaB1oIt

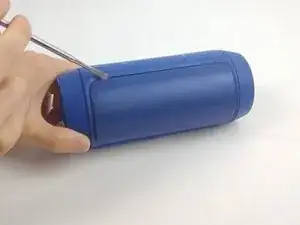

    • Entferne das Lautsprechergitter mit einem Metallspatel.

    Please note BOTH screen covers should be removed for the battery replacement

    Shane Phillips -

    Only the rear screen need be removed. There will be the battery housing(black plastic piece), remove 5 black screws with #1 Phillips. Gently working from side to side with spudger tool dislodge battery housing. Gently unplug battery connector, and remove battery housing. Remove 1 black Phillips screw and remove cover. Remove battery.

    1STEIN69 -

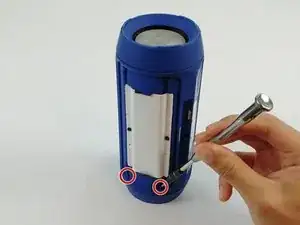

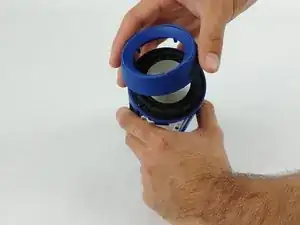

  2. AswLJILeQ2E3Qrin
    AswLJILeQ2E3Qrin
    2f5lGNVrPKYDPkms

    • Entferne die vier 8 mm Kreuzschlitzschrauben #1.

    • Entferne die Endkappe. Wiederhole das Ganze für die andere Seite.

    To remove the battery, only the cap and passive radiator containing the battery terminal needs to be removed.

    Shane Phillips -

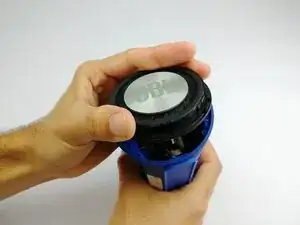

  3. JHoscunVi5BvqybK
    JHoscunVi5BvqybK
    QibNFjvJYLQwKnD6

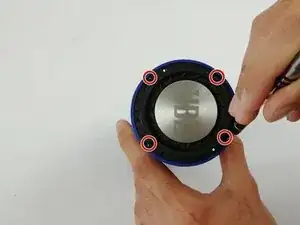

    • Drehe die vier 6 mm Kreuzschlitzschrauben #1 an der seitlichen Abdeckung heraus .

    • Drehe die seitliche Abdeckung ab und entferne sie vom Gerät.

    It’s not recommended to twist the radiator as there alignment pins on the body of the device. This can be pried away by hand or with a plastic spudger tool

    Shane Phillips -

  4. OpEfIOjMYS2nI31B
    OpEfIOjMYS2nI31B
    QmXaVmKEAqmor3vE

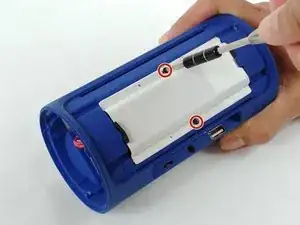

    • Drehe die beiden Kreuzschlitzschrauben #1 aus der Akkuabdeckung heraus.

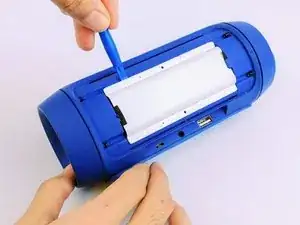

    • Hebe die Abdeckung mit einem Spudger ab.

  5. qFvA2uLXY25MWFbS

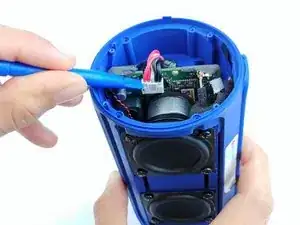

    • Setze einen Spudger am Akkustecker ein, wackle ein wenig und löse den Stecker ab.

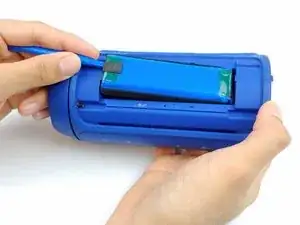

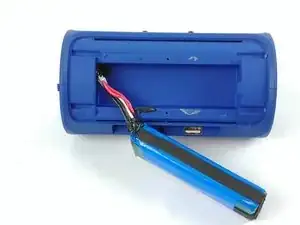

  6. w5OdrZIo1ZlM6oya
    w5OdrZIo1ZlM6oya
    rTiITGSOHCkJBpGC
    WPAgyuEPi1R5HtHK

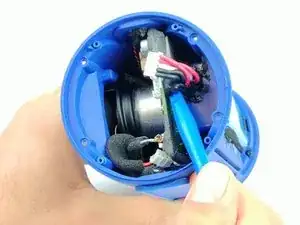

    • Schabe die Abdichtung des Akkukabels mit einem Plastikwerkzeug ab. Achte darauf, dass das Akkukabel vom Gehäuse frei ist.

    • Schiebe den Akku heraus.

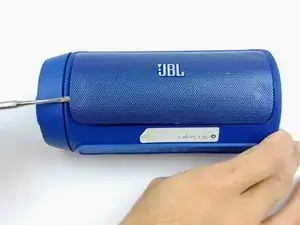

  7. B1OkWIDZkUbXnjeg

    • Entferne das gegenüber liegende Lautsprechergitter mit einem Metallspatel.

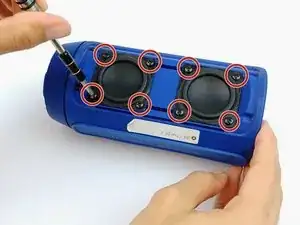

  8. oeA2qyI5mMTaqNeO

    • Entferne die acht Kreuzschlitzschrauben #1.

    • Ziehe die Lautsprecher aus dem Gerät heraus.

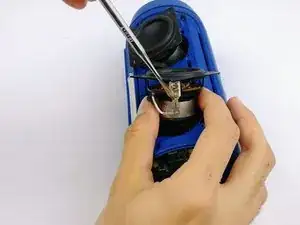

  9. PGwdvlqdiNX2PRAa

    • Trenne das Kabel mit einem spitzen Hebelwerkzeug ab.

    • Entferne die Lautsprecher vom Gerät.

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
