Innere Baugruppe entfernen

Geschrieben von: Tobias Isakeit
  • Kommentare: 0
Innere Baugruppe entfernen

Schwierigkeitsgrad

Mittel

Schritte

7

Zeitaufwand

10 - 20 Minuten

Einleitung

Diese Anleitung zeigt, wie die innere Baugruppe in der Samsung Galaxy Watch3 ausebaut werden kann.

  1. a63LjGHbMHP6JGH2

    • Trenne deine Uhr vom Ladegerät und schalte sie aus, bevor du mit der Reparatur beginnst.

    • Benutze einen Tri_point Y00 Schraubendreher, um die vier Schrauben auf der Rückseite der Uhr zu entfernen.

    • Mach dir beim Entfernen der Schrauben keine Sorgen, sie bleiben in der Rückabdeckung hängen.

  2. AYFpCm45IBcsXE1V
    AYFpCm45IBcsXE1V
    iwckjD1whPf3Q5wO

    • Setze ein Öffnungswerkzeug zwischen die Rückabdeckung und das Metallgehäuse.

    • Verdrehe das Werkzeug, sodass ein größerer Spalt entsteht.

    • Entferne die Rückabdeckung noch nicht ganz, da das Sensor-Flachbandkabel noch mit dem Motherboard verbunden ist.

  3. dHpTdiX6DQSZMSxm
    dHpTdiX6DQSZMSxm
    hYr6SZILNpmEg5Tp
    kouxAHaTH1IZYyUV

    • Lege die Uhr mit der Vorderseite nach unten ab.

    • Hebe die Rückabdeckung vorsichtig von der Kante mit den Knöpfen her an, um an den Sensor-Stecker heranzukommen.

    • Benutze das flache Ende eines Spudgers, um das Sensor-Flachbandkabel hochzuhebeln und vom Motherboard abzutrennen.

  4. E2pyOpJJBim22SJB
    E2pyOpJJBim22SJB
    pREbiCwhYedi16f1

    • Entferne die Rückabdeckung.

    • Achte darauf, dass die Gummidichtung (rot markiert) in Ordnung ist. Falls sie beschädigt ist, ersetze sie beim Zusammenbau durch eine neue, damit die Uhr wasserdicht bleibt.

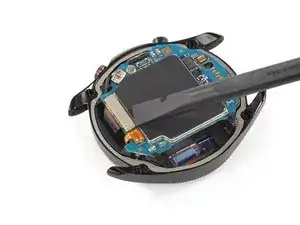

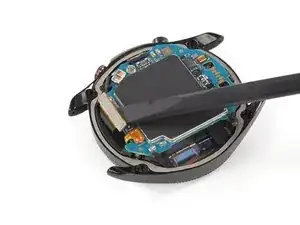

  5. aimUFrHaIQ4NiO6w
    aimUFrHaIQ4NiO6w
    kvmU4aNwkXVxEoJG

    • Heble den Akkustecker am Display-Flachbandkabel mit dem flachen Ende des Spudgers von der Hauptplatine nach oben und trenne ihn ab.

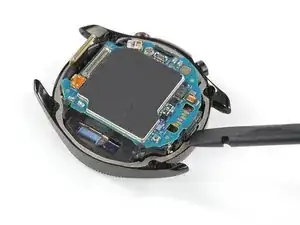

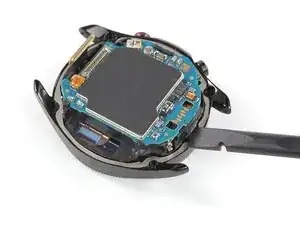

  6. QQr4SKMOSMROIhMp
    QQr4SKMOSMROIhMp
    bLEbmDNsXEHpQRNO

    • Der Kunstoffrahmen der inneren Baugruppe sitzt sehr eng im Metallgehäuse der Uhr.

    • Setze eine Ecke am flachen Ende des Spudgers in die kleine Öffnung für den barometrischen Sensor gegenüber vom Displayanschluss.

    • Verdrehe und kippe den Spudger, bis die innere Baugruppe aus dem Metallgehäuse herauskommt.

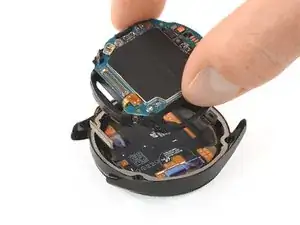

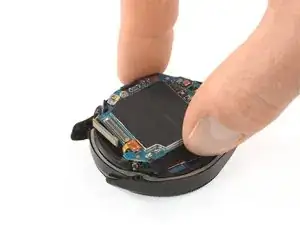

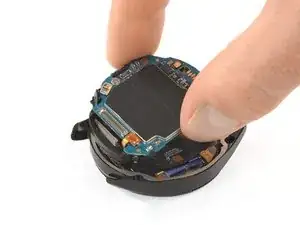

  7. KEsLtgtLXH1hkOml
    KEsLtgtLXH1hkOml
    1oYfcqD3iQ6nYJTC
    VkXxdpnUm3jxqGgT

    • Führe das Display-Flachbandkabel sorgfältig durch die Öffnung im Kunstoffrahmen der inneren Baugruppe.

    • Entferne die innere Baugruppe.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
