Einleitung
Die Garmin fenix 6X Sapphire ist eine Fitnessuhr, die Teilenummern von Garmin sind 010-02157-10, 010-02158-10 und 010-02159-10, je nach Gehäusegröße. Die Platine verbindet die verschiedenen Bauteile, so dass sie funktionieren können. Die Platine befindet sich über dem Akku, um an ihn heranzukommen, musst du also die Platine entfernen. Einen Jimmy benötigst du nicht unbedingt, er erleichtert allerdings die Reparatur. Anzeichen, die für einen Austausch der Platine sprechen sind, wenn sich die Uhr nicht anschalten lässt, obwohl der Akku neu ist, das Display neu ist und trotzdem nicht funktioniert, oder offensichtliche Beschädigungen. Achte beim Ausbau der Platine auf das empfindliche Flachbandkabel und denke an den Schutz vor elektronischen Entladungen.
Werkzeuge
-
-
Lege die Uhr mit dem Display nach oben auf die Arbeitsfläche.
-

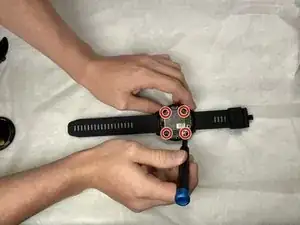

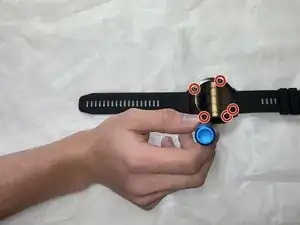

Entferne die fünf 6 mm langen Torx T5 Schrauben, die sich rund um den Rand der Uhr befinden.
-
-
-

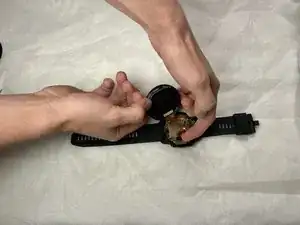

Hebe die Oberteil der Uhr vorsichtig nach oben, achte aber darauf dass sie noch mit einem Flachbandkabel an der Platine angeschlossen ist.
-
Löse den schwarzen Stecker von der Platine ab.
-

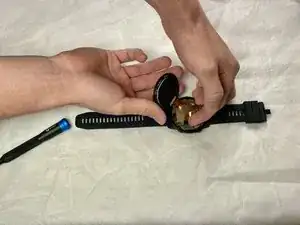

Wenn das Flachbandkabel abgetrennt ist, kannst du die Oberteil der Uhr entfernen.
-
-
-

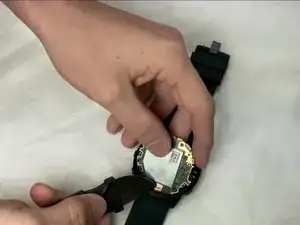

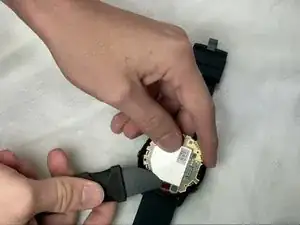

Entsichere den ZIF-Anschluss und trenne das Flachbandkabel auf der Rückseite der Platine ab.
-

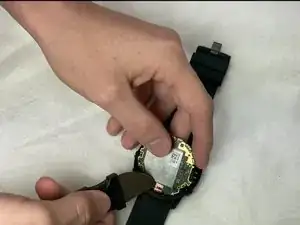

Entferne die Platine.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
