Garmin Fenix 6X Sapphire Akku tauschen

Geschrieben von: matthew long
  • Kommentare: 0
Garmin Fenix 6X Sapphire Akku tauschen

Schwierigkeitsgrad

Schwierig

Schritte

6

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Die Garmin Fenix 6X Sapphire ist eine Multisportuhr von Garmin mit den Teilenummern 010-02157-10, 010-02158-10, und 010-02159-10, abhängig von der Größe des Gehäuses. Der Akku versorgt die Uhrmit Strom. Falls du herausgefunden hast, dass der Akku kaputt ist, wird die diese Anleitung dabei helfen, den Akku zu ersetzen.

Um den Akku zu tauschen, musst du zuerst die Hauptplatine entfernen. Du benötigst eine Schere, um den Akku abzuklemmen. Außerdem brauchst du einen Lötkolben, um den Akku wieder zu befestigen. Stelle sicher, dass du herausfindest, welche Kabel mit welchen Anschlüssen an der Uhr verbunden sind, bevor du sie entfernst. Sei beim Löten vorsichtig, dass kein Lötmittel auf jegliche Teile der Uhr tropft. Achte außerdem beim Herausnehmen des Akkus sehr darauf, dass das Flachbandkabel an der Unterseite nicht reißt. Sei vorsichtig, dass beim Herausnehmen des Akkus, dieser nicht beschädigt wird.

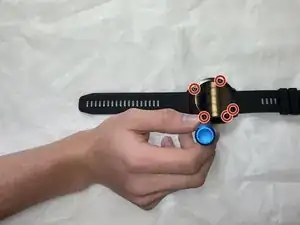

  1. aMTEaekvxLbYUlhU

    • Lege die Uhr mit dem Display nach oben auf die Arbeitsfläche.

    • Entferne die fünf 6 mm langen Torx T5 Schrauben, die sich rund um den Rand der Uhr befinden.

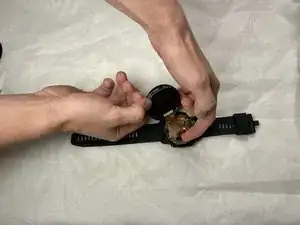

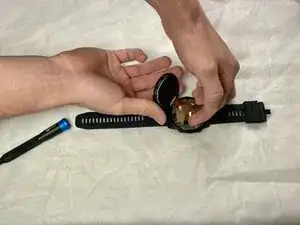

  2. iD6ZpVmTePmOBVNJ
    iD6ZpVmTePmOBVNJ
    AbyjVYCWcRqaMOQM

    • Hebe die Oberteil der Uhr vorsichtig nach oben, achte aber darauf dass sie noch mit einem Flachbandkabel an der Platine angeschlossen ist.

    • Löse den schwarzen Stecker von der Platine ab.

    • Wenn es mit den Fingern nicht leicht geht, dann benutze dafür einen Spudger.

    • Ziehe nicht am Flachbandkabel, es kann leicht reißen.

    • Wenn das Flachbandkabel abgetrennt ist, kannst du die Oberteil der Uhr entfernen.

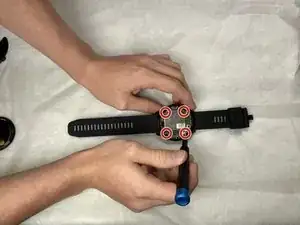

  3. fZCXboxWUx4mxc5Y

    • Entferne die vier silbernen 5 mm langen Torx T5 Schrauben außen an der Platine.

    • Ziehe die Platine vorsichtig heraus, sie ist auf der anderen Seite noch mit einem Flachbandkabel angeschlossen.

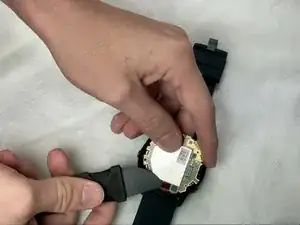

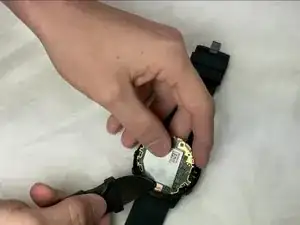

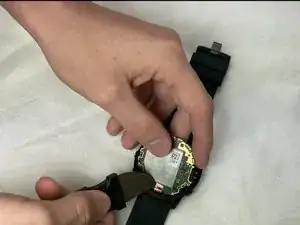

  4. TDD3PhqkqWpWfAjG
    TDD3PhqkqWpWfAjG
    2WHxYZNx6OKYiHWi
    lPBHebEFYLwnMiTk

    • Entsichere den ZIF-Anschluss und trenne das Flachbandkabel auf der Rückseite der Platine ab.

    • Wenn es mit den Fingern nicht leicht geht, ist ein Jimmy hilfreich.

    • Sei vorsichtig, das Flachbandkabel kann leicht reißen.

    • Entferne die Platine.

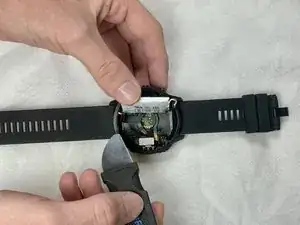

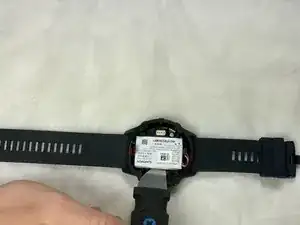

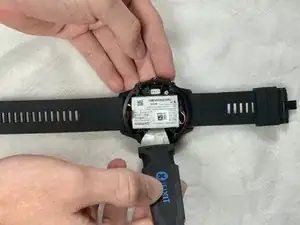

  5. HHqbdesnSUoOj4bB
    HHqbdesnSUoOj4bB
    V2lsClrPYVPfLqmT
    Coy52vWlifqZPZgc

    • Um den Akku zu entfernen, musst du ihn mit einem geeigneten Werkzeug aus dem Kleber lösen, der ihn an der Unterseite der Uhr hält.

    • Sei beim Abhebeln des Akkus äußerst vorsichtig, da sich unter dem Akku ein sehr empfindliches Flachbandkabel befindet.

    • Nachdem der Akku vom Kleber gelöst ist, ziehe ihn vorsichtig aus der Uhr, er ist noch mit verschiedenen Kabeln angeschlossen.

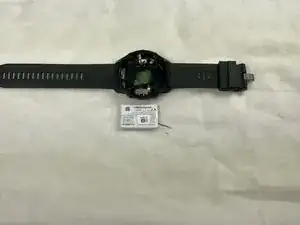

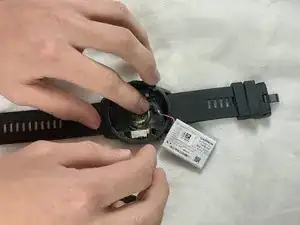

  6. XOYTq5Y2y3h3ryuB
    XOYTq5Y2y3h3ryuB
    gWTGkO2lHoIDlynV

    • Es gibt einige Kabel, die mit dem Akku verlötet sind. Du musst die Drähte mit einer Universalschere durchschneiden, damit du einen neuen Akku anbringen kannst.

    • Sobald die Kabel durchtrennt sind, kann der Akku entfernt werden.

    • Löte anschließend die Kabel des neuen Akkus an die Kontakte der Uhr an.

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge diese Anweisungen in umgekehrter Reihenfolge
