Bosch IXO (2. Gen) Akku tauschen

Geschrieben von: BenZ78
  • Kommentare: 0
Bosch IXO (2. Gen) Akku tauschen

Schwierigkeitsgrad

Mittel

Schritte

6

Zeitaufwand

15 - 20 Minuten

Einleitung

Hier wird gezeigt, wie bei dem Akkuschrauber Bosch IXO (2. Generation) der Akku getauscht wird, wenn die Leistung oder Akkudauer nicht mehr gegeben sind.

  1. AmeocrJJTvbQssAX

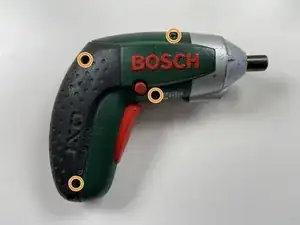

    • Entferne die vier T10 Schrauben, die das Gehäuse zusammenhalten.

    • Alle vier Schrauben sind gleich lang.

  2. eNuoQHFHPAjFD33P
    eNuoQHFHPAjFD33P
    WFn6jJap1UVpLNps
    nlFA11VKYSftvQmS

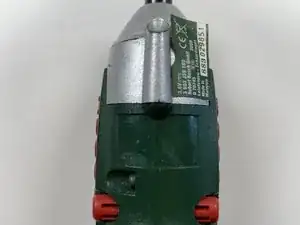

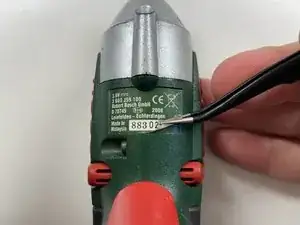

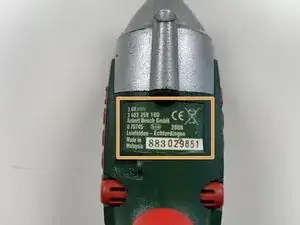

    • Löse das Typenschild an der Unterseite des Schraubers und lege es beiseite, damit im nächsten Schritt das rechte Gehäuseteil abgenommen werden kann.

  3. Opn2a43ba4sJ5QsG
    Opn2a43ba4sJ5QsG
    wLhswAMXtqJnVdll

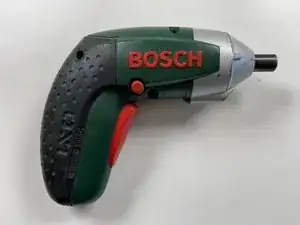

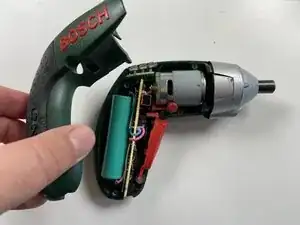

    • Die Gehäusehälften liegen nun lose aufeinander. Hebe die rechte Gehäusehälfte nach oben weg und lege sie beiseite.

    • Es kann sein, dass die beiden Gehäusehälften durch die Dichtung dazwischen recht kräftig aneinander haften. Dann mit etwas Feingefühl dran rütteln und mit Nachdruck ziehen :-)

  4. fflgPlgkeKwiDEdh
    fflgPlgkeKwiDEdh
    g5YQBDKTDCtHE4F6

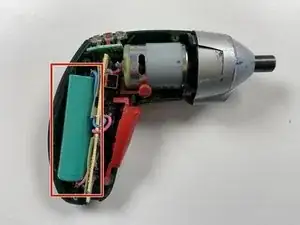

    • In der roten Umrandung ist der grüne Akku zu finden.

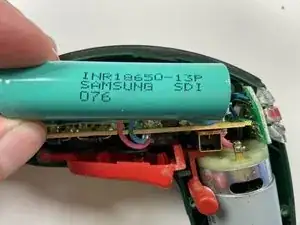

    • Der Akku ist beschriftet mit: INR18650-13P SAMSUNG SDI 076

    • Man kann diesen zum Beispiel bei Amazon oder eBay finden, wenn man nach "Samsung 18650 13P Lötfahne" sucht.

  5. WGaTkIwTPrRZTgUB
    WGaTkIwTPrRZTgUB
    QQCTWYIsiyQLI1Bj

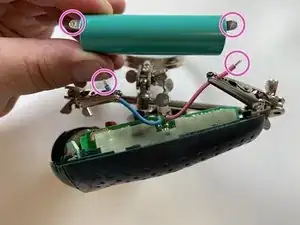

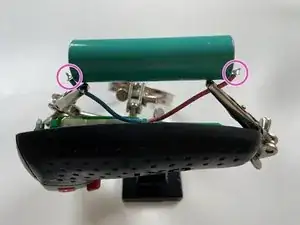

    • Die Kabel an den beiden Polenden mit einem Lötkolben erhitzen und ablösen.

    • In dieser Anleitung wird dir gezeigt wie man Lötet und Entlötet.

    • Entsorege den Akku bitte sachgerecht.

  6. VAv1MXhRHgoWRkls

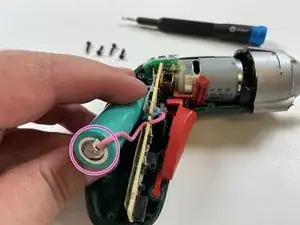

    • Verbinde be dem neuen Akku die Seite mit dem weißen Ring (Pluspol +) mit dem roten Kabel. Löte das blaue Kabel an der anderen Seite (ohne weißen Ring) an.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
