Apple Thunderbolt Display Lautsprecher tauschen

Geschrieben von: Calvin Laverty
  • Kommentare: 31
Apple Thunderbolt Display Lautsprecher tauschen

Schwierigkeitsgrad

Mittel

Schritte

20

Zeitaufwand

30 - 40 Minuten

Einleitung

Das Apple Thunderbolt Display ist mit drei Lautsprechern ausgestattet, die unabhängig voneinander ausgetauscht werden können. Dadurch kannst du genau den defekten Lautsprecher einzeln austauschen.

  1. vKYkNXJG6EyYZXwb
    vKYkNXJG6EyYZXwb
    bdoSe25Kx2AEFnuf
    Fy6tFKoYcjhdx4uu

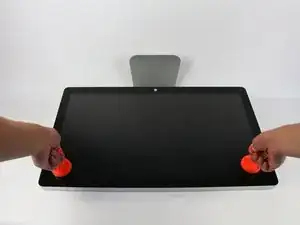

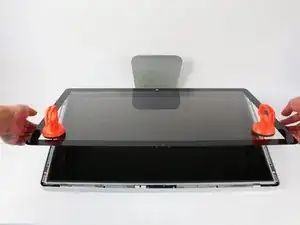

    • Lege das Display mit der Bildschirmseite nach oben ab.

    • Der Standfuß ist beweglich. Deswegen ist es gut, wenn du das Display mit einem Hartschaumblock gegen den Fuß abstützt.

    • Bringe die Saugheber auf beiden Seiten oben fest am Bildschirm an.

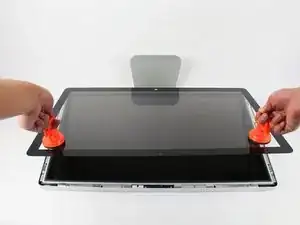

    • Die Glasscheibe ist am restlichen Bildschirm mit kleinen Magneten befestigt. Hebe langsam an, bis sie sich ablöst.

    Instead of $14 foam block, I used a full roll of paper towel and two pillows. While it worked, if I ever did this again, I would buy the block of foam. Since you’re removing a power cable, you need to be able thread it through and I think the foam block would make that easier.

    Josh Miller -

    You can also use a single handle, double cup floor lifting suction cup. Just place it in the centre of the screen near the camera and lift slowly.

    Steve A -

    I just used a toilet plunger to remove the screen and it worked like a charm!

    Philip Jacob -

    That’s what I call resourceful—made my day. I hope your repair was successful.

    Tobias Isakeit -

    Great idea, thanks a lot!

    Yvan Sandoz -

    The glass lifted off the magnets quite easily after just using my fingernails. No suction cups or toilet accessories needed.

    Adrian Gropper -

    I had the same problem and after removal of the fan and a bit of work with the vacuum, the fan is quiet. Thanks to ifixit for the great instructions that made this easy.

    John Perser -

    To keep the screen up, other soft objects might work, but it's important that the hole in the back isn't covered because you will need to thread the new Thunderbolt/MagSafe cable through it and it would be a hassle to do it after everything's been set up.

    Thomas -

    Anybody got any links to glass screen replacement supplier for the A1407 Thunderbolt Display? Im finding it impossible to find a replacement without it being crazy money.

    Michael McMillan -

    Instead of a wedge, I used 4 rolls of toiletpaper, one under each corner.

    jnbruin -

  2. y1QM4GJuH1vKrEUg
    y1QM4GJuH1vKrEUg
    xV1xJRpqEugIUYOL

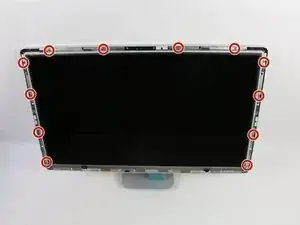

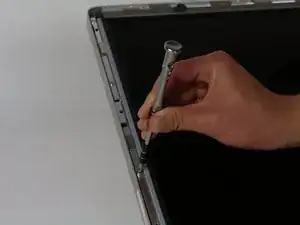

    • Drehe zwölf Torx TR10 Schrauben an der Oberkante und den Seitenkanten heraus.

    The screws marked in orange don't need to be removed, all they do is hold the magnets on the LCD.

    Garrett Mace -

    Yes “orange screws” does not need to be removed.

    You do not need a TR10 screwdriver as written in the text a T10 will suffice (more common and also correctly mentioned in the list of tools).

    A TR10 screwdriver is compatible with the T10, but not the other way around

    Per Lohmann Poulsen -

    On mine, the orange screws did hold the LCD down; the magnets were held in by TR6 screws, and those did not need to be removed.

    jml9904 -

    Any info on if an older 2011 imac screen could just be plugged into this to replace the current lcd?

    Nathan Morris -

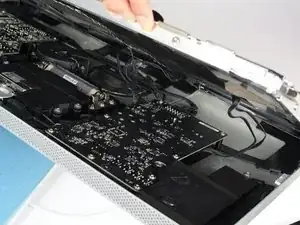

  3. dNtDx1LZQDU1OVbo
    dNtDx1LZQDU1OVbo
    OSaiV2IVJO3u5HPx

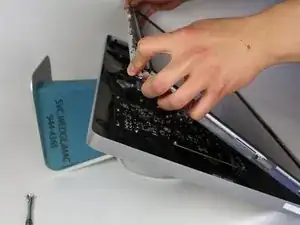

    • Hebe das Display langsam aus seinem Sitz heraus und kippe es hoch.

    • Es ist sehr hilfreich, wenn dich zwei weitere Hände unterstützen und das LCD festhalten, während du an den Kabeln darunter arbeitest.

    • Das LCD ist mit vier Kabeln an den restlichen Bauteilen angeschlossen. Achte darauf, dass du nicht zu fest an ihnen ziehst und sie beschädigst.

    Add the note that it should be lifted from the bottom edge. It is also important not to twist the display by levering up from one corner.

    Charlie Nancarrow -

    Before lifting the monitor, you should be prepared to start collecting screws and have your TR 10 ready.

    Josh Miller -

    Having a couple of short screwdrivers handy to prop up the LCD (like you would a car hood) while you disconnect the cables helps.

    jml9904 -

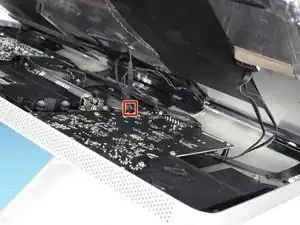

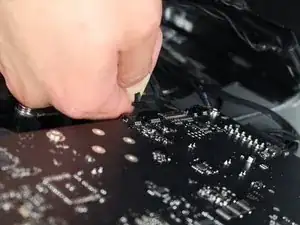

  4. vYMImIhPgImDC4sZ
    vYMImIhPgImDC4sZ
    KwPHhIYJrH6vl4ZA
    ltsqwLZEIXOkvKZf

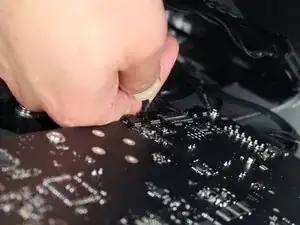

    • Fasse den Stecker des ersten Kabels (das, was am weitesten von dem mit Schrauben befestigten entfernt ist) an und ziehe ihn langsam heraus.

    Note: be sure to pull away but not hard. Wiggle and pull slowly. These are delicate especially due to age.

    Overall this is a moderate repair. Follow step by step and you are good.

    Also, use tape and/or labels to mark which cables go where per the MLB and other parts. Resulting in easier reassembly.

    Ted Teske -

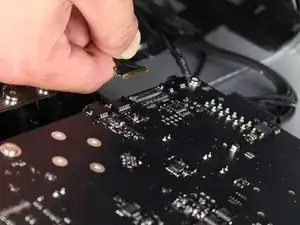

  5. aJXhUDyuRDBEYIPX
    aJXhUDyuRDBEYIPX
    TvkYkf3pUBHBJZEQ
    N6oVUvAxqymMUFXn

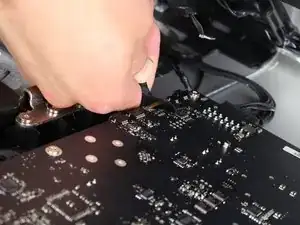

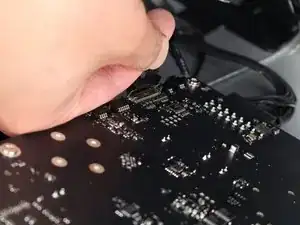

    • Um an den Stecker vom nächsten Kabel, direkt neben dem eben gelösten, zu gelangen, musst du erst an einem Stück Klebeband an einer Metallleiste ziehen.

    • Benutze das Klebeband als Griff und klappe die Metallleiste herum.

    • Fasse dann den Stecker und ziehe ihn langsam aus dem Anschluss auf dem Logic Board ab.

    What is this connector for?

    pdspanagel -

    I imagine this connector is going to be for display data (i.e. LCD data).

    Scott Havard -

    I pretty much mangled this cable trying to put it back into the slot. Is this something I can order a replacement for?

    Ryan Stryker -

    I also screwed up this wire.

    erybovic -

    I also screwed up this wire. Wondering what the wire name is.

    erybovic -

    Thunderbolt Display 27" LVDS Cable

    Klaus Finke -

    As other’s have said, this cable is super delicate.

    When you replace it, make sure that the small metal handle it firmly reattached to the other side of the port. I thought I’d got it right first time, but had no video signal (thunderbolt detected display, and power was fed to the Macbook Pro).

    I had to reinsert this one again, and one in, firmly press the connector home, then latch the handle over the other side. I also gave it a test pull to ensure it was secure. Then all was well!

    Steve A -

    Managed to remove it but broke one pin putting it back. I don’t understand why they make so fragile with all the space available…

    BAULARD -

    Can anyone provide a photo of this connector so as to give a better understanding of its mechanics? see this cringe worthy effort at guidance; https://youtu.be/A96CUSm_Xhs?t=1050

    Philip Sharp -

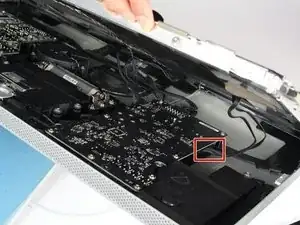

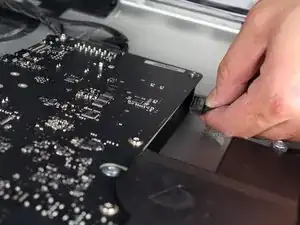

  6. yYhUxvsdBk3pv3Io
    yYhUxvsdBk3pv3Io
    EyjpfRYE2bE1xGWk
    a4reZswHC1EsBc11

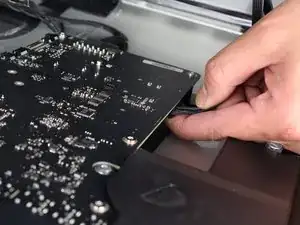

    • Fasse behutsam den Stecker auf der anderen Seite des Logic Boards unten an und ziehe ihn vom Board ab.

    To remove this connector, you squeeze the lower tab to unclasp it, and pull it sideways away from the board

    Brad Bell -

    This cable was also taped for me, so remove the tape first

    danmcfalls -

  7. sjOHkIKEoj3IwvE6

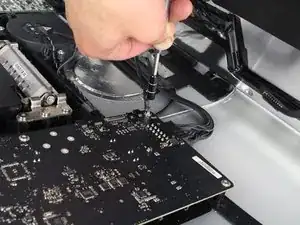

    • Das letzte Kabel des LCDs ist mit einer Torx T 10 Schraube gesichert. Drehe sie heraus.

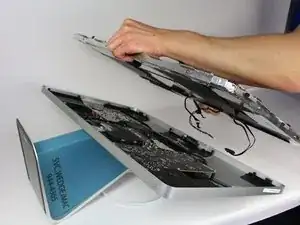

  8. fGJtJg1gy2EQTqVl
    fGJtJg1gy2EQTqVl
    XNFyMYy5JtA3VvQX

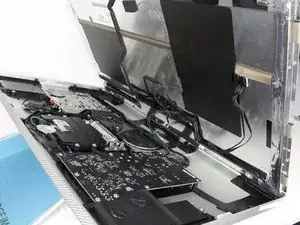

    • Jetzt ist das LCD komplett vom Gehäuse abgetrennt. Du kannst es herausnehmen.

    • Lege das LCD am Besten auf ein Bett oder ein dickes Tuch um Schäden am LCD zu verhindern.

    Can this be replaced with an LCD from an imac?

    Nathan Morris -

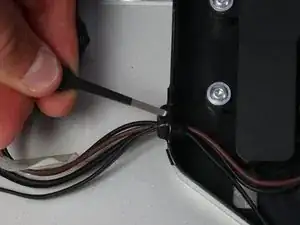

  9. usM42HjZuDOvXn5r
    usM42HjZuDOvXn5r
    PrmxkYRXKReMm6iN

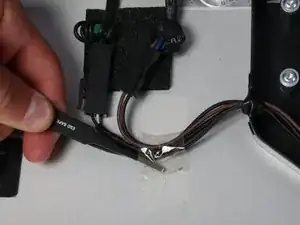

    • Links vom mittleren Lautsprecher (das große Bauteil in der Mitte des Gerätes) befinden sich einige Kabel.

    • Entferne mit einer Pinzette den Klebestreifen von den drei Kabeln.

    • Rechts von diesem Klebestreifen muss ein Stück schwarzes Isolierband entfernt werden.

    • Entferne das Isolierband mit einer Pinzette.

    • Es ist nicht schlimm, wenn einer der Klebestreifen reißt, nimm beim Zusammenbau einfach neue.

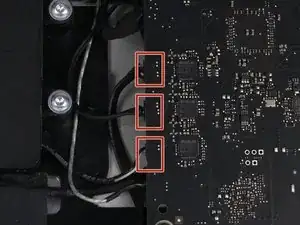

  10. Gp2ZoPyLIQuJDWe1

    • Rechts vom mittleren Lautsprecher ist das Logic Board. Hier befinden sich auch die drei Stecker an den Lautsprecheranschlüssen, die gelöst werden müssen.

  11. II5FuD1rrntOjfWW
    II5FuD1rrntOjfWW
    DZEHbufqsfVYZyxo

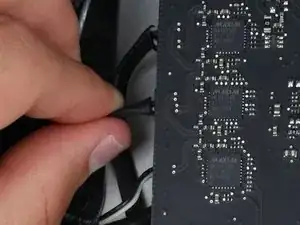

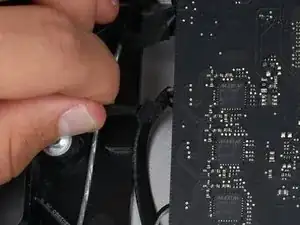

    • Um den rechten Lautsprecher abzutrennen, muss der mittlere Stecker gelöst werden.

    • Ziehe zum Ablösen den Stecker behutsam aus dem Anschluss auf dem Logic Board heraus.

  12. tKXl2RMPbbilJeca
    tKXl2RMPbbilJeca
    VOELnokrVUELkRRd

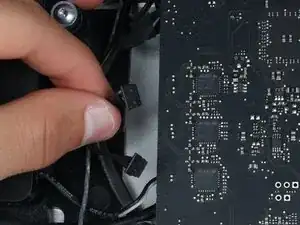

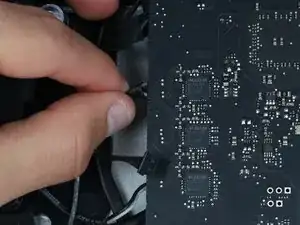

    • Um den linken Lautsprecher abzutrennen, muss der obere Stecker gelöst werden.

    • Ziehe zum Ablösen den Stecker behutsam aus dem Anschluss auf dem Logic Board heraus

  13. 2VHNNu51aIG2J16E
    2VHNNu51aIG2J16E
    CWDMPADYchK24PII

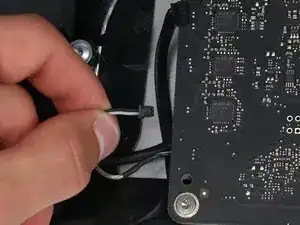

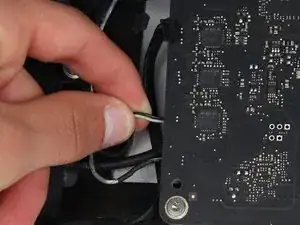

    • Der untere Stecker gehört zum mittleren Lautsprecher und hat ein schwarzes und ein weißes Kabel.

    • Ziehe zum Ablösen den Stecker behutsam aus dem Anschluss auf dem Logic Board heraus

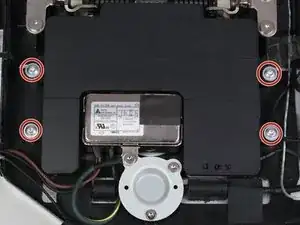

  14. 1v3tnDFXVAkkUfXD
    1v3tnDFXVAkkUfXD
    2QWGca2E6GyG2dVt
    oxqQOEZo5BDGWAc6

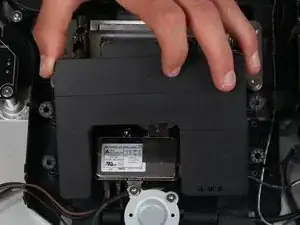

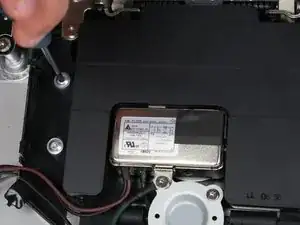

    • Um den mittleren Lautsprecher auszubauen, müssen vier Schrauben entfernt werden.

    • Entferne die vier TR10 Schrauben und hebe den Lautsprecher aus seinem Sitz heraus.

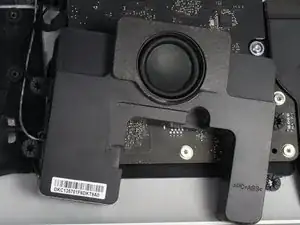

  15. cyuHHsDAU4VE6ICO

    • Der mittlere Lautsprecher ist frei und kann ausgetauscht werden.

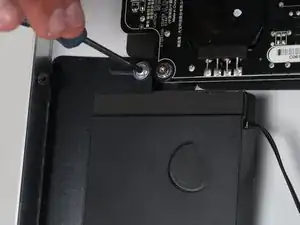

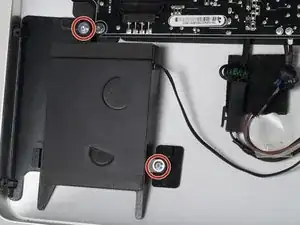

  16. iO2X4PLoxyA5IPaU
    iO2X4PLoxyA5IPaU
    mwidVOieihPY5Hfk

    • Der linke Lautsprecher ist mit zwei Schrauben befestigt.

    • Drehe die beiden TR10 Schrauben heraus.

    • Der Lautsprecher ist jetzt zwar frei, aber das Anschlusskabel zum Logic Board noch nicht. Ziehe deswegen den Lautsprecher noch nicht vom Gerät weg.

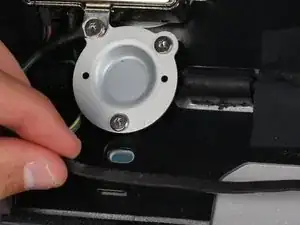

  17. 2vjtNnWqfD6tXZSk
    2vjtNnWqfD6tXZSk
    RNGQssT1RsIomvak
    qNrlc6MEumi1WS1b

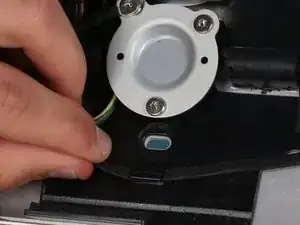

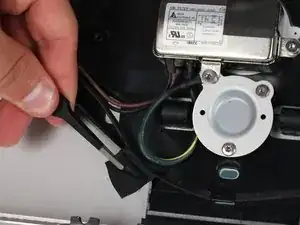

    • Verfolge das Kabel vom linken Lautsprecher bis du an das Stück schwarzes Klebeband gelangst.

    • Entferne das Klebeband mit einer Pinzette vom Kabel.

    • Folge dem Kabel weiter und löse es aus den zwei Haken, mit denen es am Gehäuse befestigt ist.

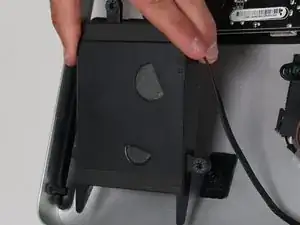

  18. FTTrNbb1xdJZR4oC

    • Kippe den Lautsprecher beim Herausheben zur Seite, damit du ihn aus der Lasche unten rechts herausziehen kannst.

    • Jetzt kannst du den Lautsprecher austauschen.

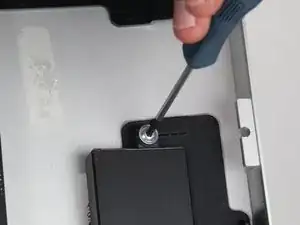

  19. HejwqFIcRmmjnZVK
    HejwqFIcRmmjnZVK
    tx6eDeAfmJDlIdsE

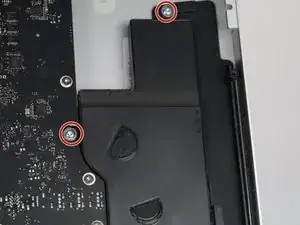

    • Der rechte Lautsprecher ist mit zwei Schrauben befestigt. (Eine oben und eine links)

    • Entferne die beiden TR10 Schrauben.

  20. 6jrSLIFTYlEmsdpN
    6jrSLIFTYlEmsdpN
    bqXlDRPGBDULSswi

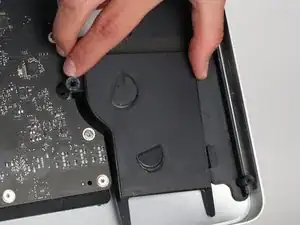

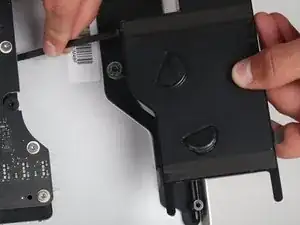

    • Der rechte Lautsprecher wird von zwei Laschen festgehalten. (Eine unten rechts und eine unten links)

    • Ziehe den Lautsprecher vorsichtig nach oben heraus. So kannst du auch den dritten Lautsprecher austauschen.

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
